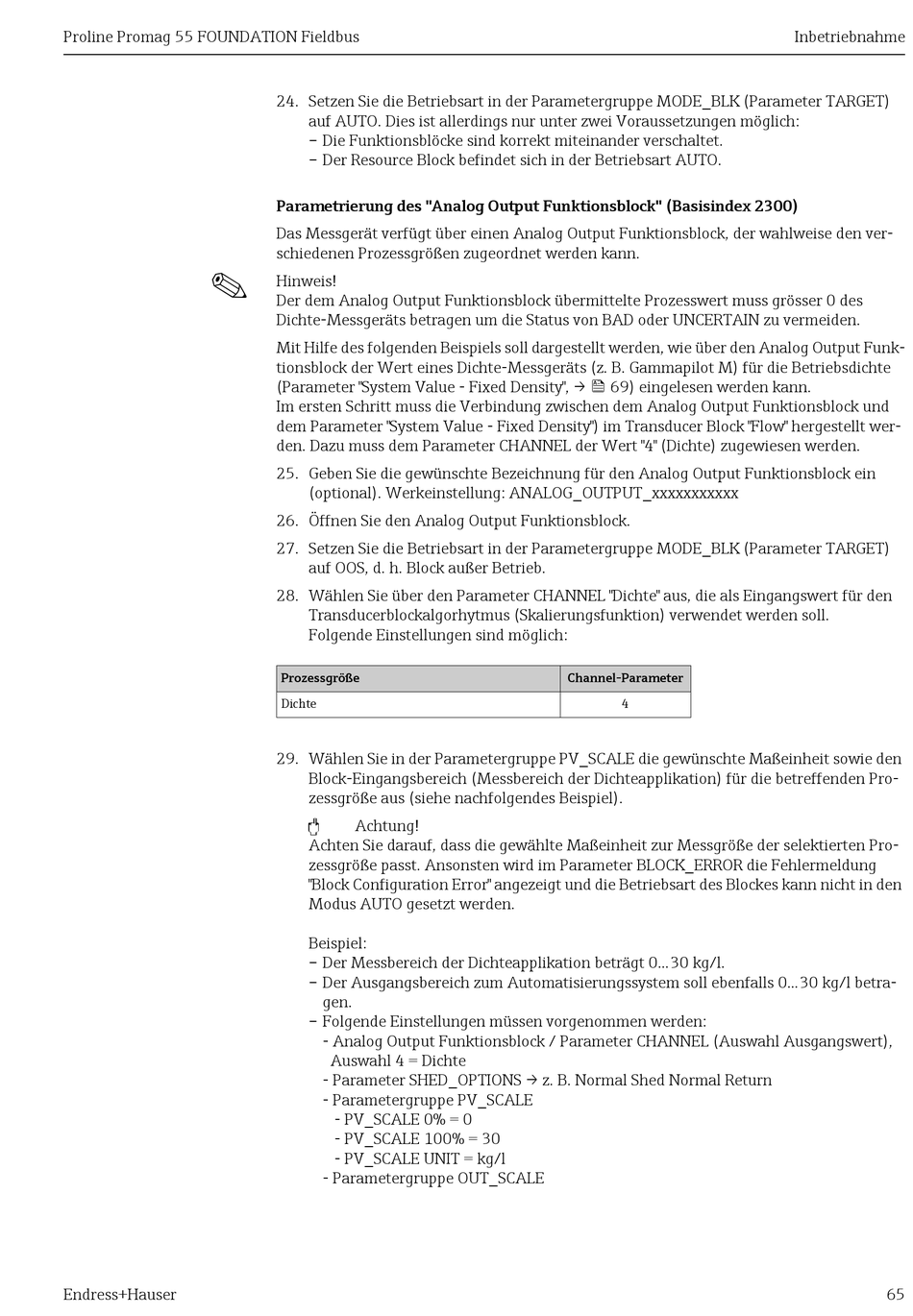

24. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET)
auf AUTO. Dies ist allerdings nur unter zwei Voraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet.
– Der Resource Block befindet sich in der Betriebsart AUTO.
Parametrierung des "Analog Output Funktionsblock" (Basisindex 2300)
Das Messgerät verfügt über einen Analog Output Funktionsblock, der wahlweise den ver-
schiedenen Prozessgrößen zugeordnet werden kann.
Hinweis!
Der dem Analog Output Funktionsblock übermittelte Prozesswert muss grösser 0 des
Dichte-Messgeräts betragen um die Status von BAD oder UNCERTAIN zu vermeiden.
Mit Hilfe des folgenden Beispiels soll dargestellt werden, wie über den Analog Output Funk-
tionsblock der Wert eines Dichte-Messgeräts (z. B. Gammapilot M) für die Betriebsdichte
(Parameter "System Value - Fixed Density", →  69) eingelesen werden kann.
Im ersten Schritt muss die Verbindung zwischen dem Analog Output Funktionsblock und
dem Parameter "System Value - Fixed Density") im Transducer Block "Flow" hergestellt wer-
den. Dazu muss dem Parameter CHANNEL der Wert "4" (Dichte) zugewiesen werden.
25. Geben Sie die gewünschte Bezeichnung für den Analog Output Funktionsblock ein
(optional). Werkeinstellung: ANALOG_OUTPUT_xxxxxxxxxxx
26. Öffnen Sie den Analog Output Funktionsblock.
27. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET)
auf OOS, d. h. Block außer Betrieb.
28. Wählen Sie über den Parameter CHANNEL "Dichte" aus, die als Eingangswert für den
Transducerblockalgorhytmus (Skalierungsfunktion) verwendet werden soll.
Folgende Einstellungen sind möglich:
Prozessgröße
Dichte
29. Wählen Sie in der Parametergruppe PV_SCALE die gewünschte Maßeinheit sowie den
Block-Eingangsbereich (Messbereich der Dichteapplikation) für die betreffenden Pro-
zessgröße aus (siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Pro-
zessgröße passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung
"Block Configuration Error" angezeigt und die Betriebsart des Blockes kann nicht in den
Modus AUTO gesetzt werden.
Beispiel:
– Der Messbereich der Dichteapplikation beträgt 0...30 kg/l.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 kg/l betra-
gen.
– Folgende Einstellungen müssen vorgenommen werden:
- Analog Output Funktionsblock / Parameter CHANNEL (Auswahl Ausgangswert),
Auswahl 4 = Dichte
- Parameter SHED_OPTIONS → z. B. Normal Shed Normal Return
- Parametergruppe PV_SCALE
- PV_SCALE 0% = 0
- PV_SCALE 100% = 30
- PV_SCALE UNIT = kg/l
- Parametergruppe OUT_SCALE
Channel-Parameter
4
