Montage
#
30

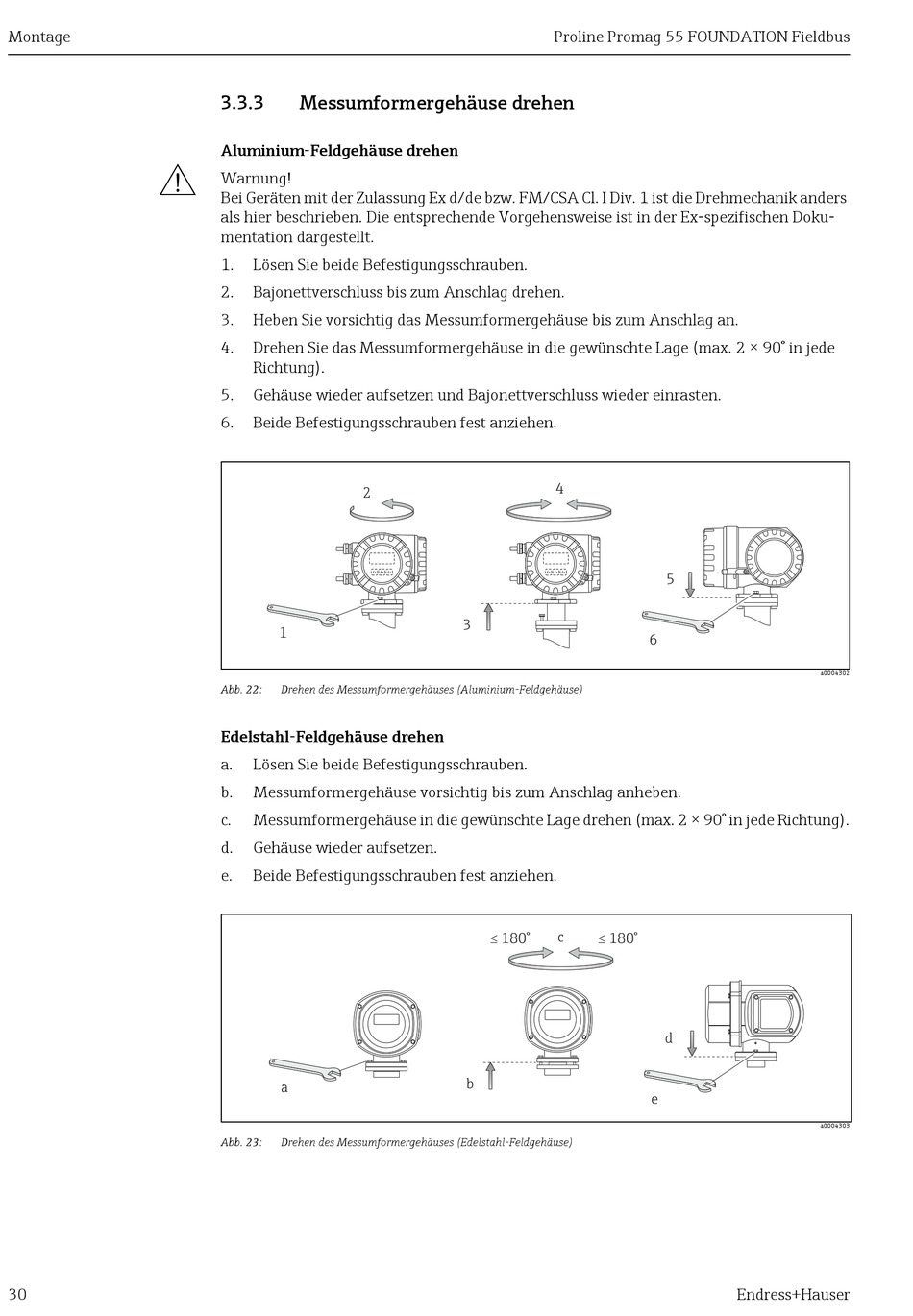

3.3.3 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung Ex d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders
als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Doku-
mentation dargestellt.
1. Lösen Sie beide Befestigungsschrauben.
2. Bajonettverschluss bis zum Anschlag drehen.
3. Heben Sie vorsichtig das Messumformergehäuse bis zum Anschlag an.
4. Drehen Sie das Messumformergehäuse in die gewünschte Lage (max. 2 × 90° in jede
Richtung).
5. Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6. Beide Befestigungsschrauben fest anziehen.
2
1
Abb. 22: Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
a. Lösen Sie beide Befestigungsschrauben.
b. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
c. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
d. Gehäuse wieder aufsetzen.
e. Beide Befestigungsschrauben fest anziehen.
a
Abb. 23: Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
Proline Promag 55 FOUNDATION Fieldbus
4
3
£ c £
180° 180°
b
5
6
a0004302
d
e
a0004303
