Verdrahtung

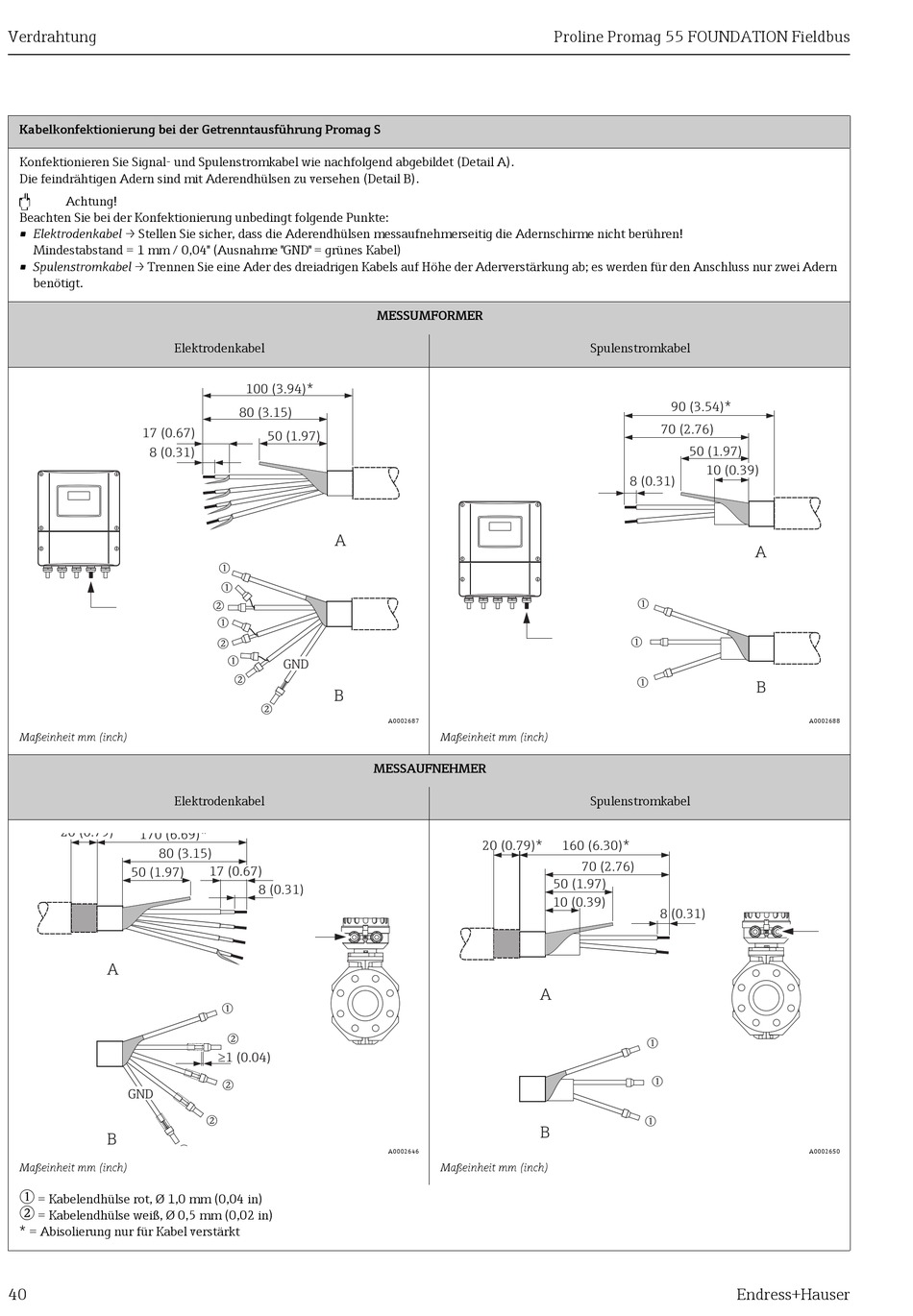

Kabelkonfektionierung bei der Getrenntausführung Promag S
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Aderendhülsen zu versehen (Detail B).
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
• Elektrodenkabel → Stellen Sie sicher, dass die Aderendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm / 0,04" (Ausnahme "GND" = grünes Kabel)
• Spulenstromkabel → Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern
benötigt.
Elektrodenkabel
17 (0.67)
8 (0.31)
Maßeinheit mm (inch)
Elektrodenkabel
20 (0.79)
170 (6.69)*
80 (3.15)
50 (1.97)
A
GND
B
m
Maßeinheit mm (inch)
m
= Kabelendhülse rot, Ø 1,0 mm (0,04 in)
n
= Kabelendhülse weiß, Ø 0,5 mm (0,02 in)
* = Abisolierung nur für Kabel verstärkt
40
MESSUMFORMER
100 (3.94)*
80 (3.15)
50 (1.97)
A
m
m
n
m
n
m
GND
n
B
n
MESSAUFNEHMER
17 (0.67)
8 (0.31)
m
n
³1 (0.04)
n
n
Proline Promag 55 FOUNDATION Fieldbus
A0002687
Maßeinheit mm (inch)
20 (0.79)*
50 (1.97)
10 (0.39)
A
B
A0002646
Maßeinheit mm (inch)
Spulenstromkabel
90 (3.54) *
70 (2.76)
50 (1.97)
10 (0.39)
8 (0.31)
m
m
m
Spulenstromkabel
160 (6.30)*
70 (2.76)
8 (0.31)
m
m
m
A
B
A0002688
A0002650
