Proline Promass 40

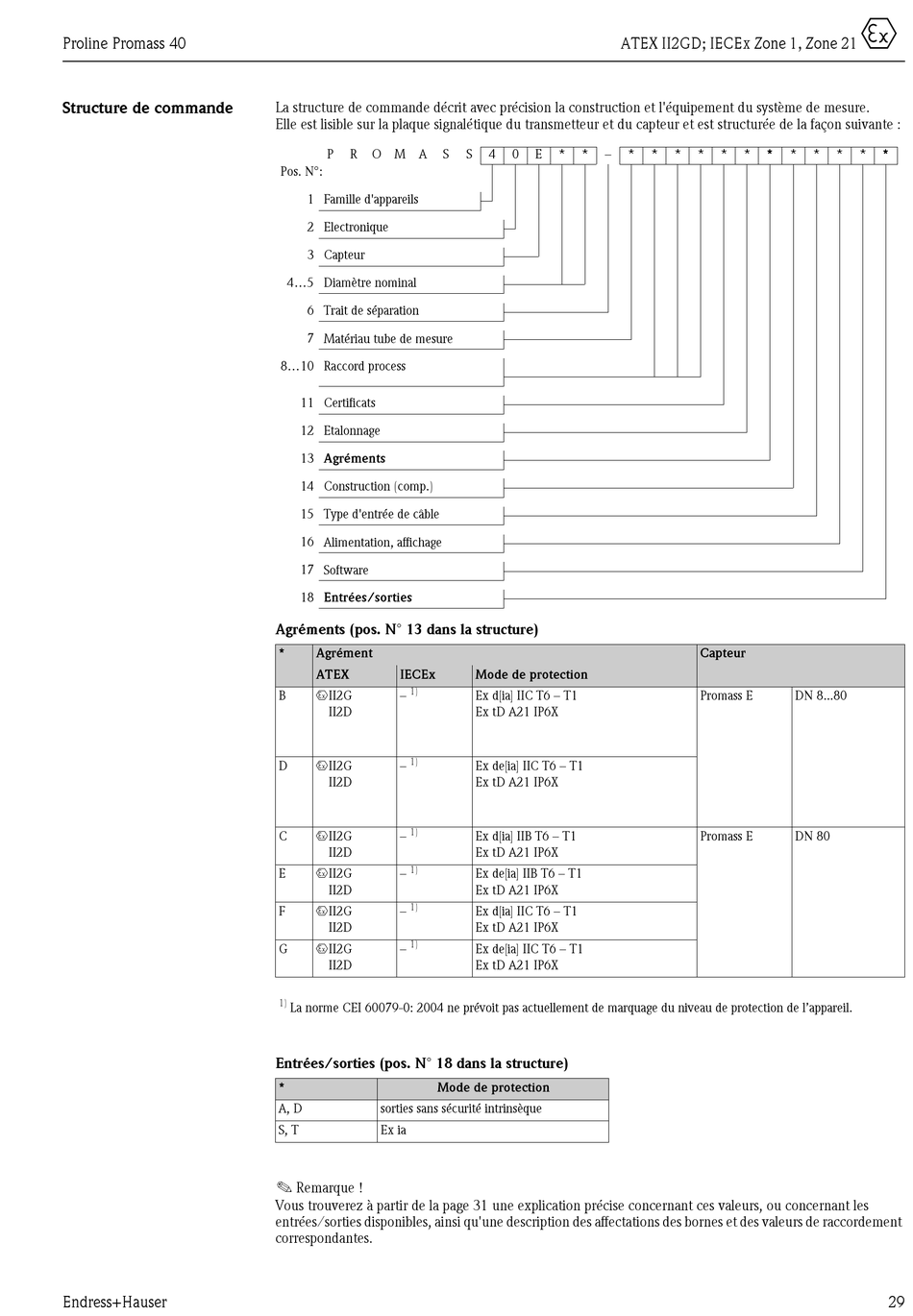

Structure de commande

Endress+Hauser
La structure de commande décrit avec précision la construction et l'équipement du système de mesure.
Elle est lisible sur la plaque signalétique du transmetteur et du capteur et est structurée de la façon suivante :
P R O M A S
Pos. N°:
1 Famille d'appareils
2 Electronique
3 Capteur
4...5 Diamètre nominal
6 Trait de séparation
7 Matériau tube de mesure
8...10 Raccord process
11 Certificats
12 Etalonnage
13 Agréments
14 Construction (comp.)
15 Type d'entrée de câble
16 Alimentation, affichage
17 Software
18 Entrées/sorties
Agréments (pos. N° 13 dans la structure)
* Agrément
ATEX IECEx
1)
0II2G
B –
II2D
1)
0II2G
D –
II2D
1)
0II2G
C –
II2D
1)
0II2G
E –
II2D
1)
0II2G
F –
II2D
1)
0II2G
G –
II2D
1)
La norme CEI 60079-0: 2004 ne prévoit pas actuellement de marquage du niveau de protection de l'appareil.
Entrées/sorties (pos. N° 18 dans la structure)
* Mode de protection
A, D sorties sans sécurité intrinsèque
S, T Ex ia
!
Remarque !
Vous trouverez à partir de la page 31 une explication précise concernant ces valeurs, ou concernant les
entrées/sorties disponibles, ainsi qu'une description des affectations des bornes et des valeurs de raccordement
correspondantes.
ATEX II2GD; IECEx Zone 1, Zone 21
S 4 0 E * * – *
Mode de protection
Ex d[ia] IIC T6 – T1
Ex tD A21 IP6X
Ex de[ia] IIC T6 – T1
Ex tD A21 IP6X
Ex d[ia] IIB T6 – T1
Ex tD A21 IP6X
Ex de[ia] IIB T6 – T1
Ex tD A21 IP6X
Ex d[ia] IIC T6 – T1
Ex tD A21 IP6X
Ex de[ia] IIC T6 – T1
Ex tD A21 IP6X
* * * * * * * *
Capteur
Promass E DN 8...80
Promass E DN 80
0
* * *
