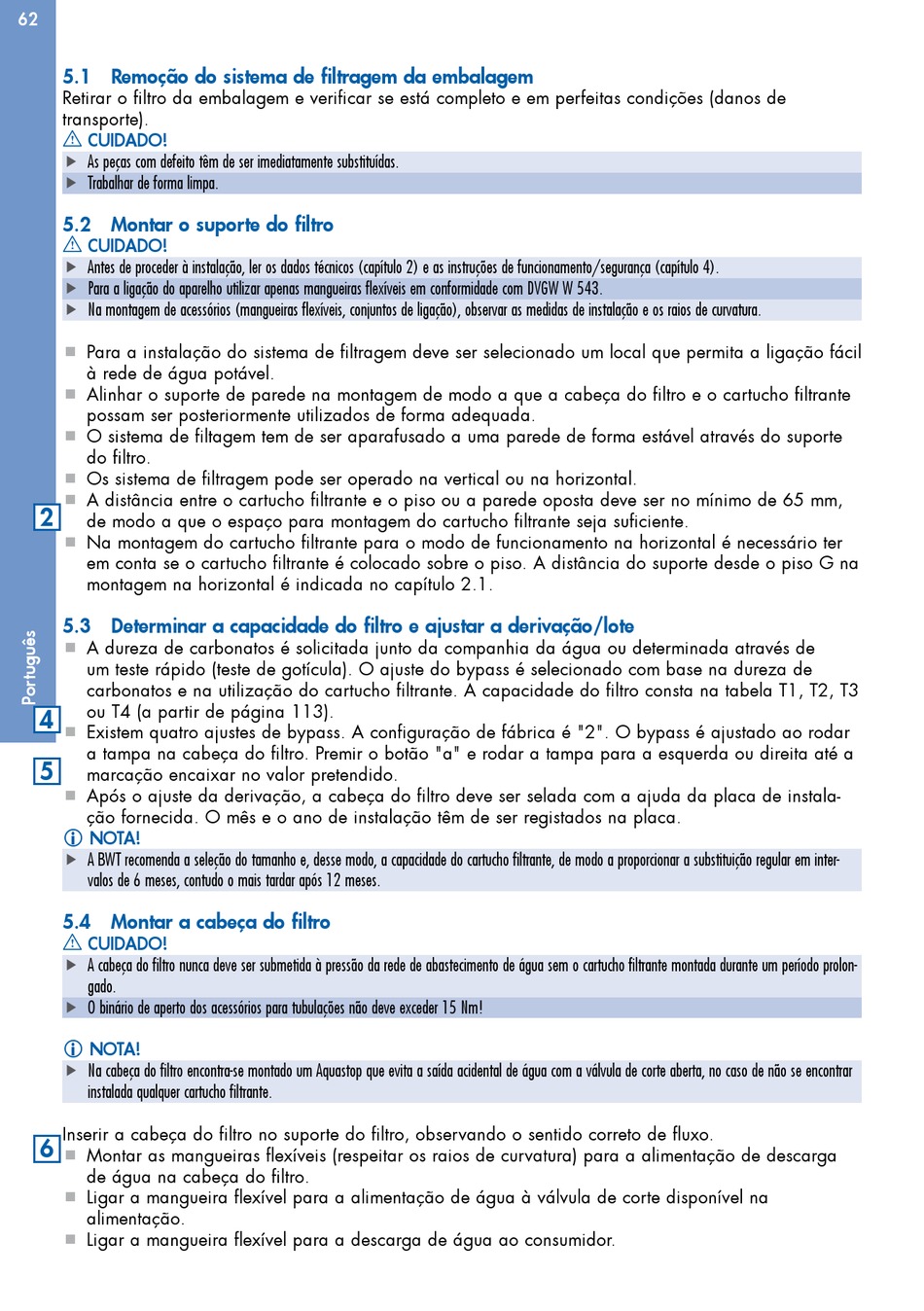

5.1 Remoção do sistema de filtragem da embalagem
Retirar o filtro da embalagem e verificar se está completo e em perfeitas condições (danos de
transporte).
I
CUIDADO!
As peças com defeito têm de ser imediatamente substituídas.
f
Trabalhar de forma limpa.
f

5.2 Montar o suporte do filtro

I
CUIDADO!
Antes de proceder à instalação, ler os dados técnicos (capítulo 2) e as instruções de funcionamento/segurança (capítulo 4).
f
Para a ligação do aparelho utilizar apenas mangueiras flexíveis em conformidade com DVGW W 543.
f
Na montagem de acessórios (mangueiras flexíveis, conjuntos de ligação), observar as medidas de instalação e os raios de curvatura.
f
Para a instalação do sistema de filtragem deve ser selecionado um local que permita a ligação fácil


à rede de água potável.
Alinhar o suporte de parede na montagem de modo a que a cabeça do filtro e o cartucho filtrante


possam ser posteriormente utilizados de forma adequada.
O sistema de filtagem tem de ser aparafusado a uma parede de forma estável através do suporte


do filtro.
Os sistema de filtragem pode ser operado na vertical ou na horizontal.


A distância entre o cartucho filtrante e o piso ou a parede oposta deve ser no mínimo de 65 mm,


2
de modo a que o espaço para montagem do cartucho filtrante seja suficiente.
Na montagem do cartucho filtrante para o modo de funcionamento na horizontal é necessário ter


em conta se o cartucho filtrante é colocado sobre o piso. A distância do suporte desde o piso G na
montagem na horizontal é indicada no capítulo 2.1.
5.3 Determinar a capacidade do filtro e ajustar a derivação/lote
A dureza de carbonatos é solicitada junto da companhia da água ou determinada através de


um teste rápido (teste de gotícula). O ajuste do bypass é selecionado com base na dureza de
carbonatos e na utilização do cartucho filtrante. A capacidade do filtro consta na tabela T1, T2, T3
ou T4 (a partir de página 113).
4
Existem quatro ajustes de bypass. A configuração de fábrica é "2". O bypass é ajustado ao rodar


a tampa na cabeça do filtro. Premir o botão "a" e rodar a tampa para a esquerda ou direita até a
5
marcação encaixar no valor pretendido.
Após o ajuste da derivação, a cabeça do filtro deve ser selada com a ajuda da placa de instala­


ção fornecida. O mês e o ano de instalação têm de ser registados na placa.
NOTA!
A BWT recomenda a seleção do tamanho e, desse modo, a capacidade do cartucho filtrante, de modo a proporcionar a substituição regular em inter-
f
valos de 6 meses, contudo o mais tardar após 12 meses.
5.4 Montar a cabeça do filtro
I
CUIDADO!
A cabeça do filtro nunca deve ser submetida à pressão da rede de abastecimento de água sem o cartucho filtrante montada durante um período prolon-
f
gado.
O binário de aperto dos acessórios para tubulações não deve exceder 15 Nm!
f
NOTA!
Na cabeça do filtro encontra-se montado um Aquastop que evita a saída acidental de água com a válvula de corte aberta, no caso de não se encontrar
f
instalada qualquer cartucho filtrante.
Inserir a cabeça do filtro no suporte do filtro, observando o sentido correto de fluxo.
6
Montar as mangueiras flexíveis (respeitar os raios de curvatura) para a alimentação de descarga


de água na cabeça do filtro.
Ligar a mangueira flexível para a alimentação de água à válvula de corte disponível na


alimentação.
Ligar a mangueira flexível para a descarga de água ao consumidor.
