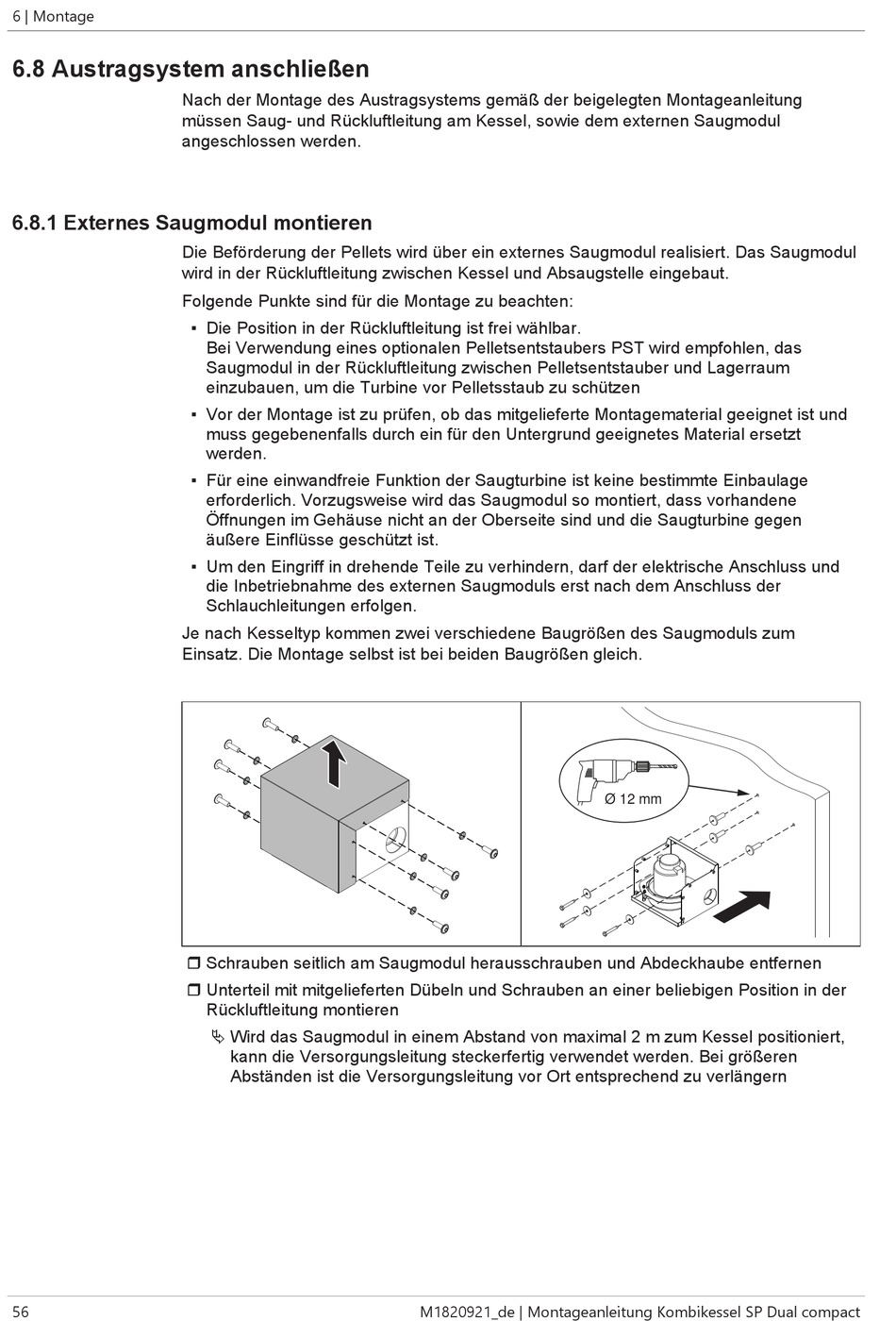

6.8 Austragsystem anschließen

6.8.1 Externes Saugmodul montieren

56
Nach der Montage des Austragsystems gemäß der beigelegten Montageanleitung
müssen Saug- und Rückluftleitung am Kessel, sowie dem externen Saugmodul
angeschlossen werden.
Die Beförderung der Pellets wird über ein externes Saugmodul realisiert. Das Saugmodul
wird in der Rückluftleitung zwischen Kessel und Absaugstelle eingebaut.
Folgende Punkte sind für die Montage zu beachten:
▪ Die Position in der Rückluftleitung ist frei wählbar.
Bei Verwendung eines optionalen Pelletsentstaubers PST wird empfohlen, das
Saugmodul in der Rückluftleitung zwischen Pelletsentstauber und Lagerraum
einzubauen, um die Turbine vor Pelletsstaub zu schützen
▪ Vor der Montage ist zu prüfen, ob das mitgelieferte Montagematerial geeignet ist und
muss gegebenenfalls durch ein für den Untergrund geeignetes Material ersetzt
werden.
▪ Für eine einwandfreie Funktion der Saugturbine ist keine bestimmte Einbaulage
erforderlich. Vorzugsweise wird das Saugmodul so montiert, dass vorhandene
Öffnungen im Gehäuse nicht an der Oberseite sind und die Saugturbine gegen
äußere Einflüsse geschützt ist.
▪ Um den Eingriff in drehende Teile zu verhindern, darf der elektrische Anschluss und
die Inbetriebnahme des externen Saugmoduls erst nach dem Anschluss der
Schlauchleitungen erfolgen.
Je nach Kesseltyp kommen zwei verschiedene Baugrößen des Saugmoduls zum
Einsatz. Die Montage selbst ist bei beiden Baugrößen gleich.
r Schrauben seitlich am Saugmodul herausschrauben und Abdeckhaube entfernen
r Unterteil mit mitgelieferten Dübeln und Schrauben an einer beliebigen Position in der
Rückluftleitung montieren
Ä Wird das Saugmodul in einem Abstand von maximal 2 m zum Kessel positioniert,
kann die Versorgungsleitung steckerfertig verwendet werden. Bei größeren
Abständen ist die Versorgungsleitung vor Ort entsprechend zu verlängern
