6 | Montage

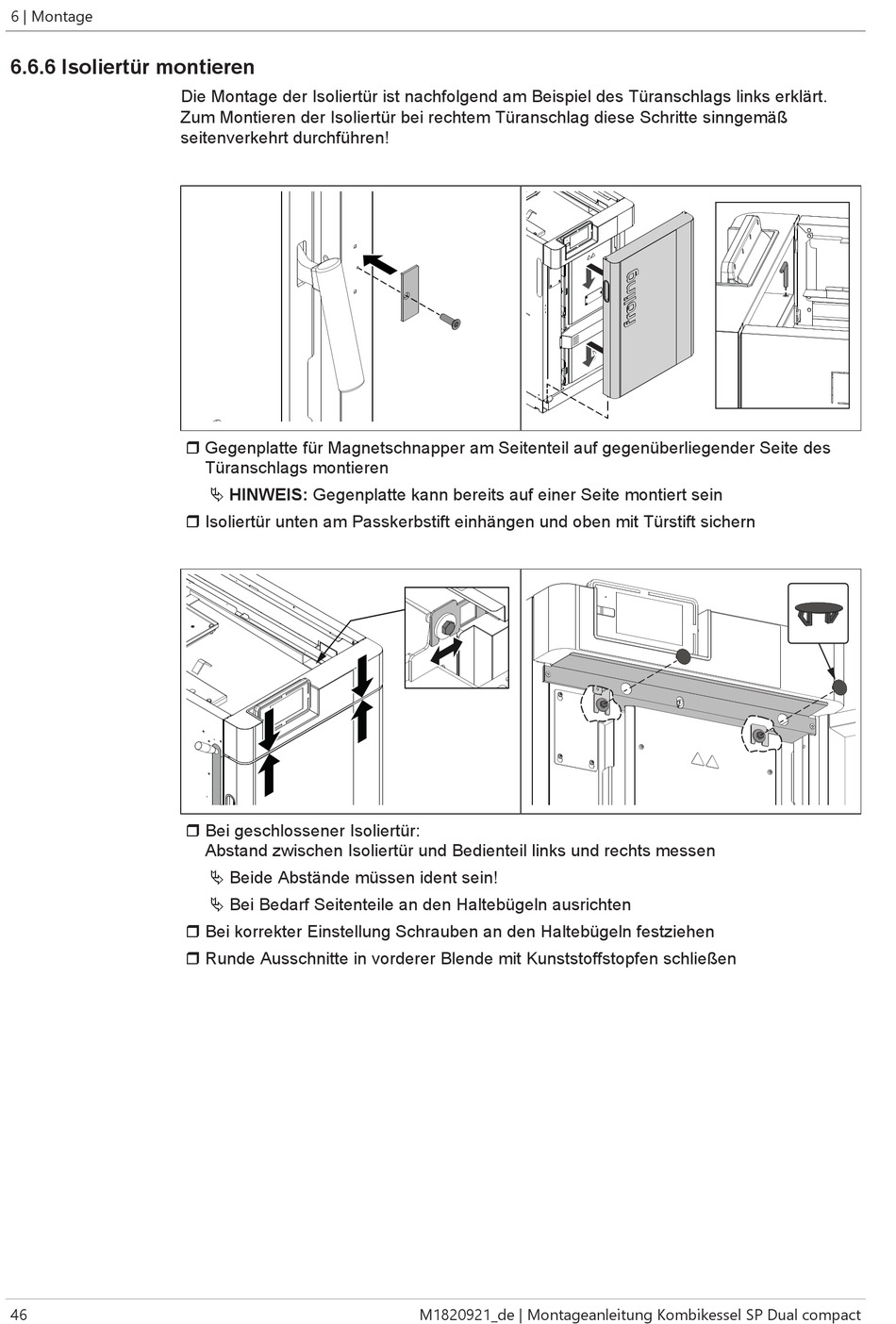

6.6.6 Isoliertür montieren
46
Die Montage der Isoliertür ist nachfolgend am Beispiel des Türanschlags links erklärt.
Zum Montieren der Isoliertür bei rechtem Türanschlag diese Schritte sinngemäß
seitenverkehrt durchführen!
r Gegenplatte für Magnetschnapper am Seitenteil auf gegenüberliegender Seite des
Türanschlags montieren
Ä HINWEIS: Gegenplatte kann bereits auf einer Seite montiert sein
r Isoliertür unten am Passkerbstift einhängen und oben mit Türstift sichern
r Bei geschlossener Isoliertür:
Abstand zwischen Isoliertür und Bedienteil links und rechts messen
Ä Beide Abstände müssen ident sein!
Ä Bei Bedarf Seitenteile an den Haltebügeln ausrichten
r Bei korrekter Einstellung Schrauben an den Haltebügeln festziehen
r Runde Ausschnitte in vorderer Blende mit Kunststoffstopfen schließen
M1820921_de | Montageanleitung Kombikessel SP Dual compact
