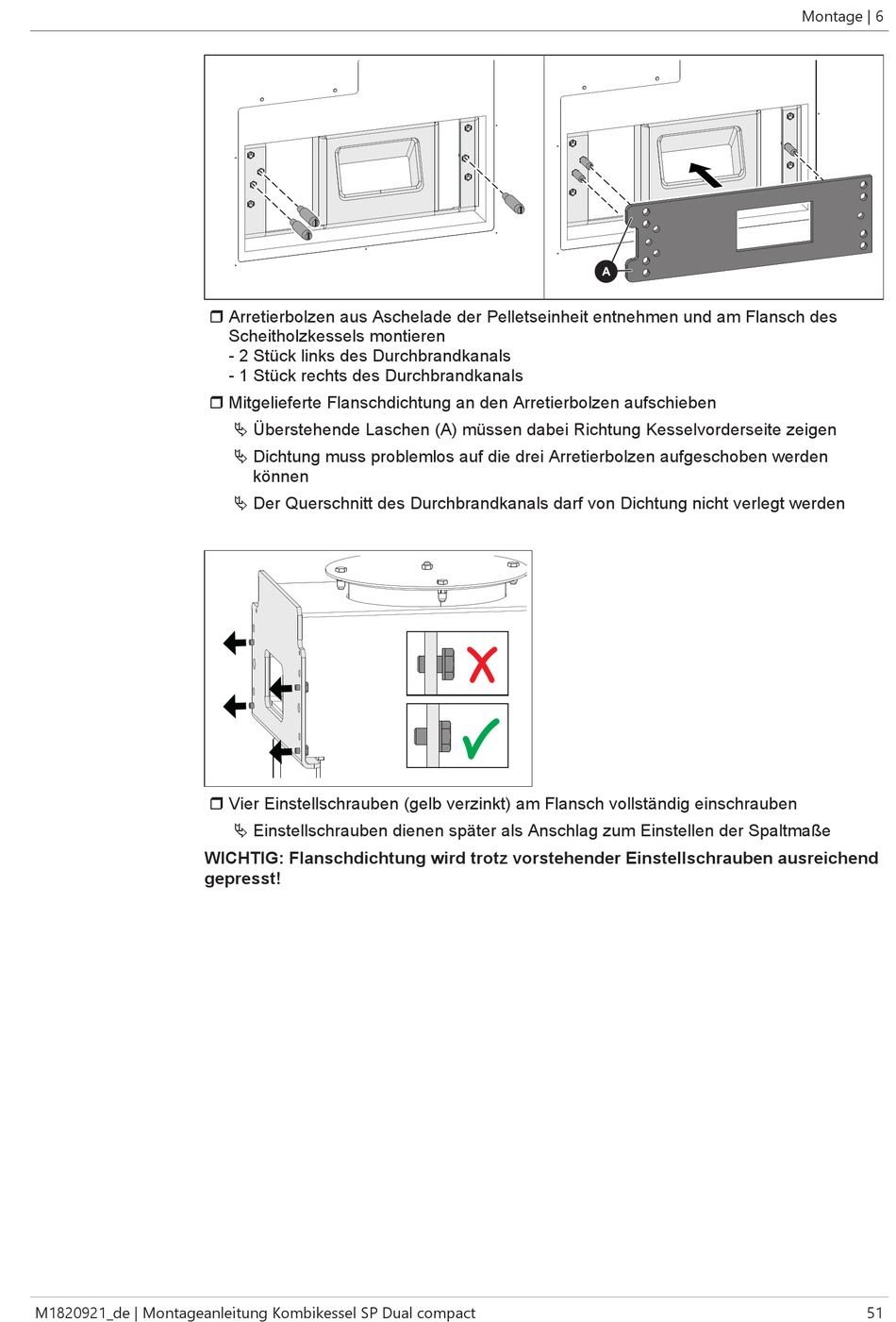

r Arretierbolzen aus Aschelade der Pelletseinheit entnehmen und am Flansch des
Scheitholzkessels montieren
- 2 Stück links des Durchbrandkanals
- 1 Stück rechts des Durchbrandkanals
r Mitgelieferte Flanschdichtung an den Arretierbolzen aufschieben
Ä Überstehende Laschen (A) müssen dabei Richtung Kesselvorderseite zeigen
Ä Dichtung muss problemlos auf die drei Arretierbolzen aufgeschoben werden
können
Ä Der Querschnitt des Durchbrandkanals darf von Dichtung nicht verlegt werden
r Vier Einstellschrauben (gelb verzinkt) am Flansch vollständig einschrauben
Ä Einstellschrauben dienen später als Anschlag zum Einstellen der Spaltmaße
WICHTIG: Flanschdichtung wird trotz vorstehender Einstellschrauben ausreichend
gepresst!
