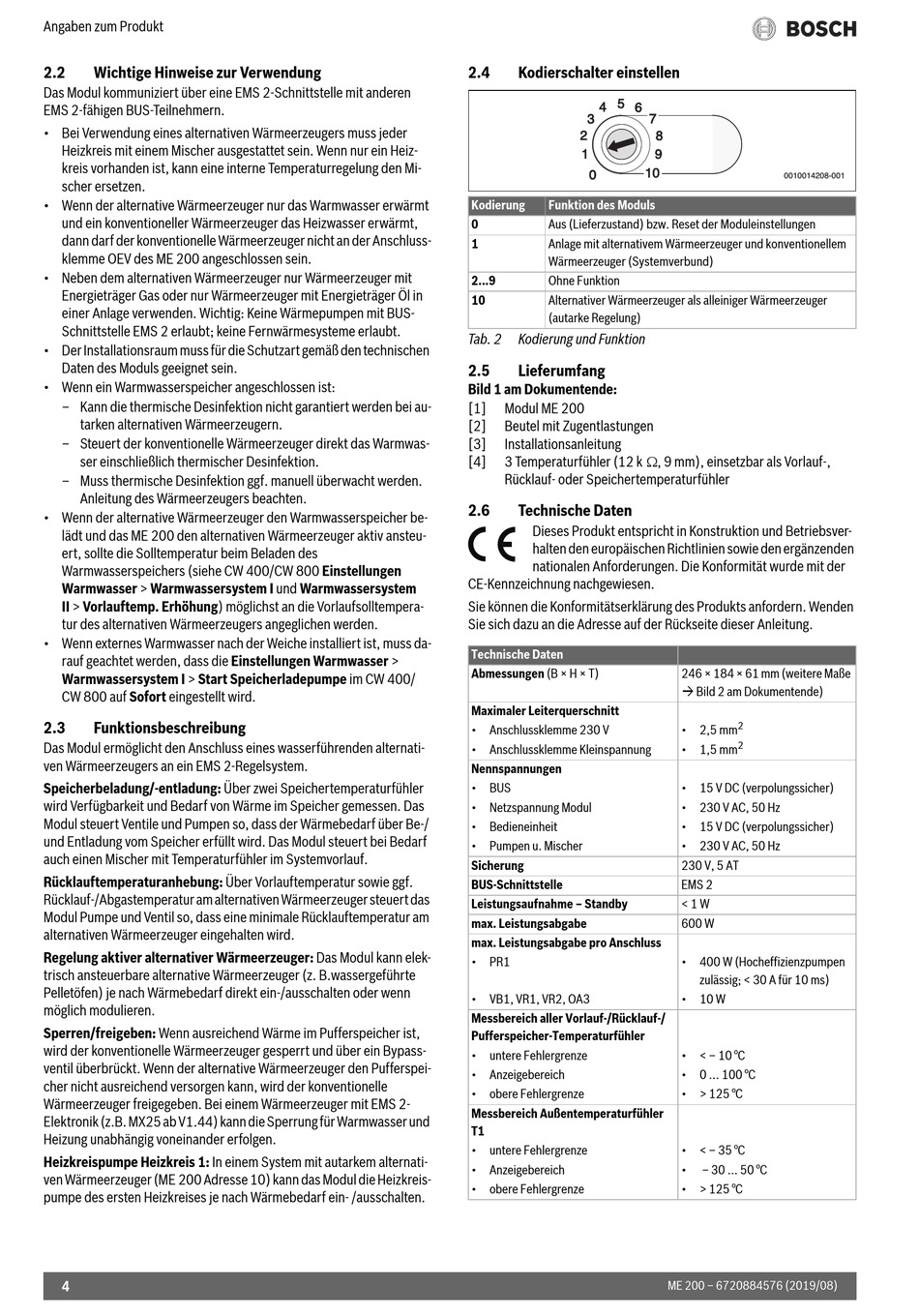

Angaben zum Produkt
2.2

Wichtige Hinweise zur Verwendung

Das Modul kommuniziert über eine EMS 2-Schnittstelle mit anderen
EMS 2-fähigen BUS-Teilnehmern.
• Bei Verwendung eines alternativen Wärmeerzeugers muss jeder
Heizkreis mit einem Mischer ausgestattet sein. Wenn nur ein Heiz-
kreis vorhanden ist, kann eine interne Temperaturregelung den Mi-
scher ersetzen.
• Wenn der alternative Wärmeerzeuger nur das Warmwasser erwärmt
und ein konventioneller Wärmeerzeuger das Heizwasser erwärmt,
dann darf der konventionelle Wärmeerzeuger nicht an der Anschluss-
klemme OEV des ME 200 angeschlossen sein.
• Neben dem alternativen Wärmeerzeuger nur Wärmeerzeuger mit
Energieträger Gas oder nur Wärmeerzeuger mit Energieträger Öl in
einer Anlage verwenden. Wichtig: Keine Wärmepumpen mit BUS-
Schnittstelle EMS 2 erlaubt; keine Fernwärmesysteme erlaubt.
• Der Installationsraum muss für die Schutzart gemäß den technischen
Daten des Moduls geeignet sein.
• Wenn ein Warmwasserspeicher angeschlossen ist:
– Kann die thermische Desinfektion nicht garantiert werden bei au-
tarken alternativen Wärmeerzeugern.
– Steuert der konventionelle Wärmeerzeuger direkt das Warmwas-
ser einschließlich thermischer Desinfektion.
– Muss thermische Desinfektion ggf. manuell überwacht werden.
Anleitung des Wärmeerzeugers beachten.
• Wenn der alternative Wärmeerzeuger den Warmwasserspeicher be-
lädt und das ME 200 den alternativen Wärmeerzeuger aktiv ansteu-
ert, sollte die Solltemperatur beim Beladen des
Warmwasserspeichers (siehe CW 400/CW 800 Einstellungen
Warmwasser > Warmwassersystem I und Warmwassersystem
II > Vorlauftemp. Erhöhung) möglichst an die Vorlaufsolltempera-
tur des alternativen Wärmeerzeugers angeglichen werden.
• Wenn externes Warmwasser nach der Weiche installiert ist, muss da-
rauf geachtet werden, dass die Einstellungen Warmwasser >
Warmwassersystem I > Start Speicherladepumpe im CW 400/
CW 800 auf Sofort eingestellt wird.
2.3

Funktionsbeschreibung

Das Modul ermöglicht den Anschluss eines wasserführenden alternati-
ven Wärmeerzeugers an ein EMS 2-Regelsystem.
Speicherbeladung/-entladung: Über zwei Speichertemperaturfühler
wird Verfügbarkeit und Bedarf von Wärme im Speicher gemessen. Das
Modul steuert Ventile und Pumpen so, dass der Wärmebedarf über Be-/
und Entladung vom Speicher erfüllt wird. Das Modul steuert bei Bedarf
auch einen Mischer mit Temperaturfühler im Systemvorlauf.
Rücklauftemperaturanhebung: Über Vorlauftemperatur sowie ggf.
Rücklauf-/Abgastemperatur am alternativen Wärmeerzeuger steuert das
Modul Pumpe und Ventil so, dass eine minimale Rücklauftemperatur am
alternativen Wärmeerzeuger eingehalten wird.
Regelung aktiver alternativer Wärmeerzeuger: Das Modul kann elek-
trisch ansteuerbare alternative Wärmeerzeuger (z. B.wassergeführte
Pelletöfen) je nach Wärmebedarf direkt ein-/ausschalten oder wenn
möglich modulieren.
Sperren/freigeben: Wenn ausreichend Wärme im Pufferspeicher ist,
wird der konventionelle Wärmeerzeuger gesperrt und über ein Bypass-
ventil überbrückt. Wenn der alternative Wärmeerzeuger den Pufferspei-
cher nicht ausreichend versorgen kann, wird der konventionelle
Wärmeerzeuger freigegeben. Bei einem Wärmeerzeuger mit EMS 2-
Elektronik (z.B. MX25 ab V1.44) kann die Sperrung für Warmwasser und
Heizung unabhängig voneinander erfolgen.
Heizkreispumpe Heizkreis 1: In einem System mit autarkem alternati-
ven Wärmeerzeuger (ME 200 Adresse 10) kann das Modul die Heizkreis-
pumpe des ersten Heizkreises je nach Wärmebedarf ein- /ausschalten.
4
2.4

Kodierschalter einstellen

4 5 6
3
2
1
0
Kodierung Funktion des Moduls
0 Aus (Lieferzustand) bzw. Reset der Moduleinstellungen
1 Anlage mit alternativem Wärmeerzeuger und konventionellem
Wärmeerzeuger (Systemverbund)
2...9 Ohne Funktion
10 Alternativer Wärmeerzeuger als alleiniger Wärmeerzeuger
(autarke Regelung)
Tab. 2 Kodierung und Funktion
2.5

Lieferumfang

Bild 1 am Dokumentende:
[1] Modul ME 200
[2] Beutel mit Zugentlastungen
[3] Installationsanleitung
[4] 3 Temperaturfühler (12 k, 9 mm), einsetzbar als Vorlauf-,
Rücklauf- oder Speichertemperaturfühler
2.6

Technische Daten

Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
nationalen Anforderungen. Die Konformität wurde mit der
CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
Technische Daten
Abmessungen (B × H × T)
Maximaler Leiterquerschnitt
• Anschlussklemme 230 V
• Anschlussklemme Kleinspannung
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Pumpen u. Mischer
Sicherung
BUS-Schnittstelle
Leistungsaufnahme – Standby
max. Leistungsabgabe
max. Leistungsabgabe pro Anschluss
• PR1
• VB1, VR1, VR2, OA3
Messbereich aller Vorlauf-/Rücklauf-/
Pufferspeicher-Temperaturfühler
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
Messbereich Außentemperaturfühler
T1
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
7
8
9
10 10
0010014208-001
246 × 184 × 61 mm (weitere Maße
 Bild 2 am Dokumentende)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS 2
< 1 W
600 W
• 400 W (Hocheffizienzpumpen
zulässig; < 30 A für 10 ms)
• 10 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 50 °C
• > 125 °C
ME 200 – 6720884576 (2019/08)
