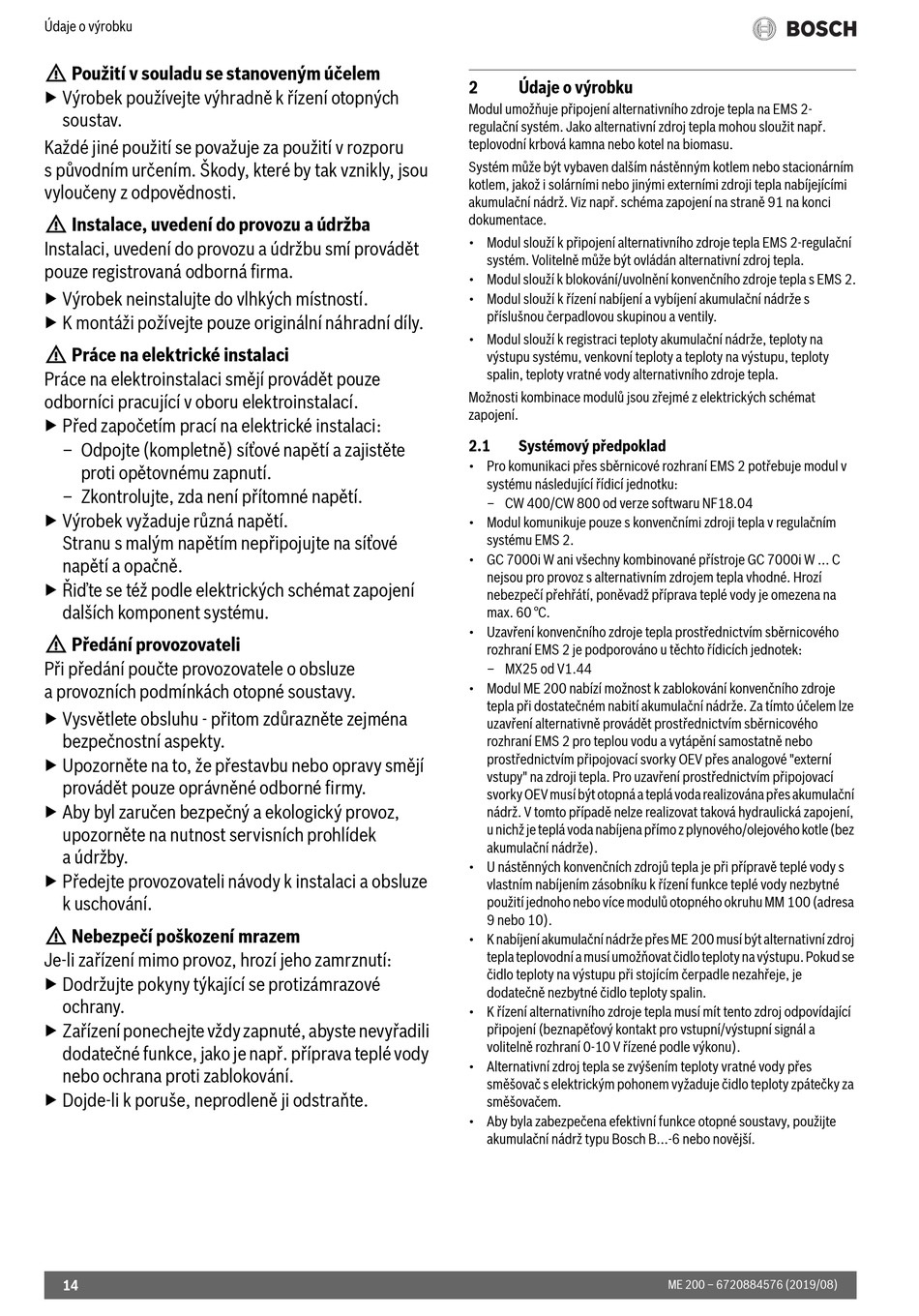

Údaje o výrobku
H Použití v souladu se stanoveným účelem
▶ Výrobek používejte výhradně k řízení otopných
soustav.
Každé jiné použití se považuje za použití v rozporu
s původním určením. Škody, které by tak vznikly, jsou
vyloučeny z odpovědnosti.
H Instalace, uvedení do provozu a údržba
Instalaci, uvedení do provozu a údržbu smí provádět
pouze registrovaná odborná firma.
▶ Výrobek neinstalujte do vlhkých místností.
▶ K montáži požívejte pouze originální náhradní díly.
H Práce na elektrické instalaci
Práce na elektroinstalaci smějí provádět pouze
odborníci pracující v oboru elektroinstalací.
▶ Před započetím prací na elektrické instalaci:
– Odpojte (kompletně) síťové napětí a zajistěte
proti opětovnému zapnutí.
– Zkontrolujte, zda není přítomné napětí.
▶ Výrobek vyžaduje různá napětí.
Stranu s malým napětím nepřipojujte na síťové
napětí a opačně.
▶ Řiďte se též podle elektrických schémat zapojení
dalších komponent systému.
H Předání provozovateli
Při předání poučte provozovatele o obsluze
a provozních podmínkách otopné soustavy.
▶ Vysvětlete obsluhu - přitom zdůrazněte zejména
bezpečnostní aspekty.
▶ Upozorněte na to, že přestavbu nebo opravy smějí
provádět pouze oprávněné odborné firmy.
▶ Aby byl zaručen bezpečný a ekologický provoz,
upozorněte na nutnost servisních prohlídek
a údržby.
▶ Předejte provozovateli návody k instalaci a obsluze
k uschování.
H Nebezpečí poškození mrazem
Je-li zařízení mimo provoz, hrozí jeho zamrznutí:
▶ Dodržujte pokyny týkající se protizámrazové
ochrany.
▶ Zařízení ponechejte vždy zapnuté, abyste nevyřadili
dodatečné funkce, jako je např. příprava teplé vody
nebo ochrana proti zablokování.
▶ Dojde-li k poruše, neprodleně ji odstraňte.
14
2 Údaje o výrobku
Modul umožňuje připojení alternativního zdroje tepla na EMS 2-
regulační systém. Jako alternativní zdroj tepla mohou sloužit např.
teplovodní krbová kamna nebo kotel na biomasu.
Systém může být vybaven dalším nástěnným kotlem nebo stacionárním
kotlem, jakož i solárními nebo jinými externími zdroji tepla nabíjejícími
akumulační nádrž. Viz např. schéma zapojení na straně 91 na konci
dokumentace.
• Modul slouží k připojení alternativního zdroje tepla EMS 2-regulační
systém. Volitelně může být ovládán alternativní zdroj tepla.
• Modul slouží k blokování/uvolnění konvenčního zdroje tepla s EMS 2.
• Modul slouží k řízení nabíjení a vybíjení akumulační nádrže s
příslušnou čerpadlovou skupinou a ventily.
• Modul slouží k registraci teploty akumulační nádrže, teploty na
výstupu systému, venkovní teploty a teploty na výstupu, teploty
spalin, teploty vratné vody alternativního zdroje tepla.
Možnosti kombinace modulů jsou zřejmé z elektrických schémat
zapojení.
2.1 Systémový předpoklad
• Pro komunikaci přes sběrnicové rozhraní EMS 2 potřebuje modul v
systému následující řídicí jednotku:
– CW 400/CW 800 od verze softwaru NF18.04
• Modul komunikuje pouze s konvenčními zdroji tepla v regulačním
systému EMS 2.
• GC 7000i W ani všechny kombinované přístroje GC 7000i W ... C
nejsou pro provoz s alternativním zdrojem tepla vhodné. Hrozí
nebezpečí přehřátí, poněvadž příprava teplé vody je omezena na
max. 60 °C.
• Uzavření konvenčního zdroje tepla prostřednictvím sběrnicového
rozhraní EMS 2 je podporováno u těchto řídicích jednotek:
– MX25 od V1.44
• Modul ME 200 nabízí možnost k zablokování konvenčního zdroje
tepla při dostatečném nabití akumulační nádrže. Za tímto účelem lze
uzavření alternativně provádět prostřednictvím sběrnicového
rozhraní EMS 2 pro teplou vodu a vytápění samostatně nebo
prostřednictvím připojovací svorky OEV přes analogové "externí
vstupy" na zdroji tepla. Pro uzavření prostřednictvím připojovací
svorky OEV musí být otopná a teplá voda realizována přes akumulační
nádrž. V tomto případě nelze realizovat taková hydraulická zapojení,
u nichž je teplá voda nabíjena přímo z plynového/olejového kotle (bez
akumulační nádrže).
• U nástěnných konvenčních zdrojů tepla je při přípravě teplé vody s
vlastním nabíjením zásobníku k řízení funkce teplé vody nezbytné
použití jednoho nebo více modulů otopného okruhu MM 100 (adresa
9 nebo 10).
• K nabíjení akumulační nádrže přes ME 200 musí být alternativní zdroj
tepla teplovodní a musí umožňovat čidlo teploty na výstupu. Pokud se
čidlo teploty na výstupu při stojícím čerpadle nezahřeje, je
dodatečně nezbytné čidlo teploty spalin.
• K řízení alternativního zdroje tepla musí mít tento zdroj odpovídající
připojení (beznapěťový kontakt pro vstupní/výstupní signál a
volitelně rozhraní 0-10 V řízené podle výkonu).
• Alternativní zdroj tepla se zvýšením teploty vratné vody přes
směšovač s elektrickým pohonem vyžaduje čidlo teploty zpátečky za
směšovačem.
• Aby byla zabezpečena efektivní funkce otopné soustavy, použijte
akumulační nádrž typu Bosch B...-6 nebo novější.
