Inhaltszusammenfassung für Bosch EM10

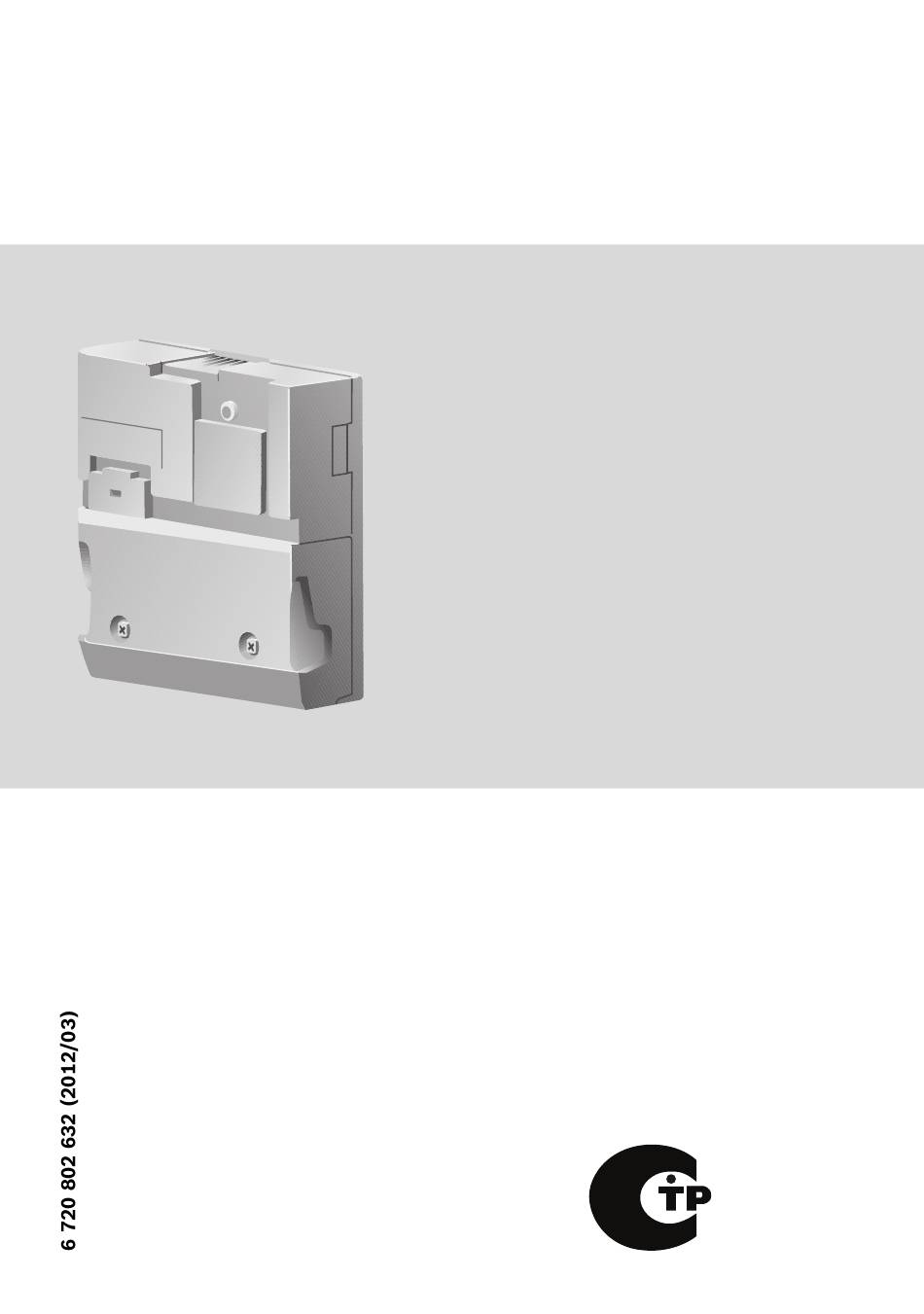

  • Seite 1 EM10...
  • Seite 2 – Das EM10 meldet alle verriegelnden Störungen des Heizgeräts. Systemfehler, Wartungsmeldungen, blockierende Störungen und Störungen externer Regeleinrichtungen werden nicht gemeldet. – Das EM10 kann über ein externes Steuersignal mit 0-10 V (Gleichspannung) die Kessel-Vorlauftemperatur oder die Leistung des Heizgeräts anpassen. Montage Bild 1 Übersicht EM10...
  • Seite 3 Modul EM10 Deutsch Kommunikationsbus B Schließen Sie den EMS-Anschluss ( Bild 2, [6]) des EM10 mit einem 2-adrigen Kabel am RC- (oder Anschluss des Heizgeräts an (eventuell parallel am Temperaturregler). Achtung! Polarität beachten. Die Gesamtlänge des AS 24V EMS-Buskabels darf höchstens 100 m betragen.

  • Seite 4: Netzanschluss

    Diese Regelung wird aktiviert, indem Sie Klemme 1 und 3 überbrücken ( Bild 2, [5] und den Schaltplan auf Seite 46). Das EM10 gibt über das 0-10 V Signal der Regelung eine prozentuale Leistung vor ( Tab. 2). Hierbei handelt es sich um ein lineares Verhältnis, Tab.
  • Seite 5 206 mm 52.5 mm EM10 MC10-1 MC10-2 MC10-3 5 mm EM10 – 6 720 802 632 (2012/03)
  • Seite 6 Netz module Netz module 230 VAC 230 VAC 0-10 V EM10 – 6 720 802 632 (2012/03)
  • Seite 7 EM10 – 6 720 802 632 (2012/03)
