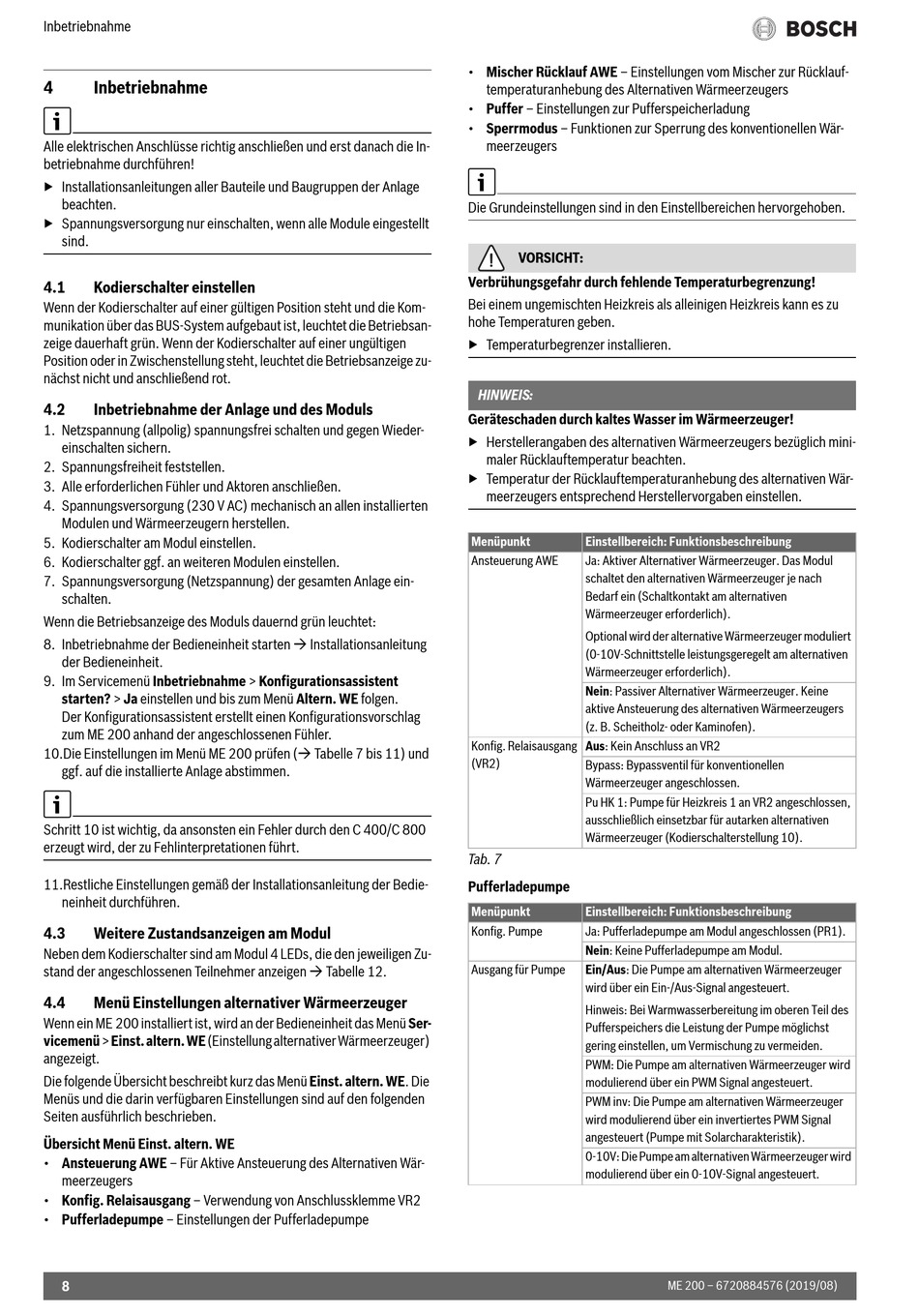

Inbetriebnahme
4 Inbetriebnahme
Alle elektrischen Anschlüsse richtig anschließen und erst danach die In-
betriebnahme durchführen!
▶ Installationsanleitungen aller Bauteile und Baugruppen der Anlage
beachten.
▶ Spannungsversorgung nur einschalten, wenn alle Module eingestellt
sind.
4.1 Kodierschalter einstellen
Wenn der Kodierschalter auf einer gültigen Position steht und die Kom-
munikation über das BUS-System aufgebaut ist, leuchtet die Betriebsan-
zeige dauerhaft grün. Wenn der Kodierschalter auf einer ungültigen
Position oder in Zwischenstellung steht, leuchtet die Betriebsanzeige zu-
nächst nicht und anschließend rot.
4.2 Inbetriebnahme der Anlage und des Moduls
1. Netzspannung (allpolig) spannungsfrei schalten und gegen Wieder-
einschalten sichern.
2. Spannungsfreiheit feststellen.
3. Alle erforderlichen Fühler und Aktoren anschließen.
4. Spannungsversorgung (230 V AC) mechanisch an allen installierten
Modulen und Wärmeerzeugern herstellen.
5. Kodierschalter am Modul einstellen.
6. Kodierschalter ggf. an weiteren Modulen einstellen.
7. Spannungsversorgung (Netzspannung) der gesamten Anlage ein-
schalten.
Wenn die Betriebsanzeige des Moduls dauernd grün leuchtet:
8. Inbetriebnahme der Bedieneinheit starten  Installationsanleitung
der Bedieneinheit.
9. Im Servicemenü Inbetriebnahme > Konfigurationsassistent
starten? > Ja einstellen und bis zum Menü Altern. WE folgen.
Der Konfigurationsassistent erstellt einen Konfigurationsvorschlag
zum ME 200 anhand der angeschlossenen Fühler.
10.Die Einstellungen im Menü ME 200 prüfen ( Tabelle 7 bis 11) und
ggf. auf die installierte Anlage abstimmen.
Schritt 10 ist wichtig, da ansonsten ein Fehler durch den C 400/C 800
erzeugt wird, der zu Fehlinterpretationen führt.
11.Restliche Einstellungen gemäß der Installationsanleitung der Bedie-
neinheit durchführen.
4.3 Weitere Zustandsanzeigen am Modul
Neben dem Kodierschalter sind am Modul 4 LEDs, die den jeweiligen Zu-
stand der angeschlossenen Teilnehmer anzeigen  Tabelle 12.
4.4 Menü Einstellungen alternativer Wärmeerzeuger
Wenn ein ME 200 installiert ist, wird an der Bedieneinheit das Menü Ser-
vicemenü > Einst. altern. WE (Einstellung alternativer Wärmeerzeuger)
angezeigt.
Die folgende Übersicht beschreibt kurz das Menü Einst. altern. WE. Die
Menüs und die darin verfügbaren Einstellungen sind auf den folgenden
Seiten ausführlich beschrieben.
Übersicht Menü Einst. altern. WE
• Ansteuerung AWE – Für Aktive Ansteuerung des Alternativen Wär-
meerzeugers
• Konfig. Relaisausgang – Verwendung von Anschlussklemme VR2
• Pufferladepumpe – Einstellungen der Pufferladepumpe
8
• Mischer Rücklauf AWE – Einstellungen vom Mischer zur Rücklauf-
temperaturanhebung des Alternativen Wärmeerzeugers
• Puffer – Einstellungen zur Pufferspeicherladung
• Sperrmodus – Funktionen zur Sperrung des konventionellen Wär-
meerzeugers
Die Grundeinstellungen sind in den Einstellbereichen hervorgehoben.
VORSICHT:
Verbrühungsgefahr durch fehlende Temperaturbegrenzung!
Bei einem ungemischten Heizkreis als alleinigen Heizkreis kann es zu
hohe Temperaturen geben.
▶ Temperaturbegrenzer installieren.
HINWEIS:
Geräteschaden durch kaltes Wasser im Wärmeerzeuger!
▶ Herstellerangaben des alternativen Wärmeerzeugers bezüglich mini-
maler Rücklauftemperatur beachten.
▶ Temperatur der Rücklauftemperaturanhebung des alternativen Wär-
meerzeugers entsprechend Herstellervorgaben einstellen.
Menüpunkt Einstellbereich: Funktionsbeschreibung
Ansteuerung AWE Ja: Aktiver Alternativer Wärmeerzeuger. Das Modul
schaltet den alternativen Wärmeerzeuger je nach
Bedarf ein (Schaltkontakt am alternativen
Wärmeerzeuger erforderlich).
Optional wird der alternative Wärmeerzeuger moduliert
(0-10V-Schnittstelle leistungsgeregelt am alternativen
Wärmeerzeuger erforderlich).
Nein: Passiver Alternativer Wärmeerzeuger. Keine
aktive Ansteuerung des alternativen Wärmeerzeugers
(z. B. Scheitholz- oder Kaminofen).
Konfig. Relaisausgang Aus: Kein Anschluss an VR2
(VR2)
Bypass: Bypassventil für konventionellen
Wärmeerzeuger angeschlossen.
Pu HK 1: Pumpe für Heizkreis 1 an VR2 angeschlossen,
ausschließlich einsetzbar für autarken alternativen
Wärmeerzeuger (Kodierschalterstellung 10).
Tab. 7
Pufferladepumpe
Menüpunkt Einstellbereich: Funktionsbeschreibung
Konfig. Pumpe Ja: Pufferladepumpe am Modul angeschlossen (PR1).
Nein: Keine Pufferladepumpe am Modul.
Ausgang für Pumpe Ein/Aus: Die Pumpe am alternativen Wärmeerzeuger
wird über ein Ein-/Aus-Signal angesteuert.
Hinweis: Bei Warmwasserbereitung im oberen Teil des
Pufferspeichers die Leistung der Pumpe möglichst
gering einstellen, um Vermischung zu vermeiden.
PWM: Die Pumpe am alternativen Wärmeerzeuger wird
modulierend über ein PWM Signal angesteuert.
PWM inv: Die Pumpe am alternativen Wärmeerzeuger
wird modulierend über ein invertiertes PWM Signal
angesteuert (Pumpe mit Solarcharakteristik).
0-10V: Die Pumpe am alternativen Wärmeerzeuger wird
modulierend über ein 0-10V-Signal angesteuert.
