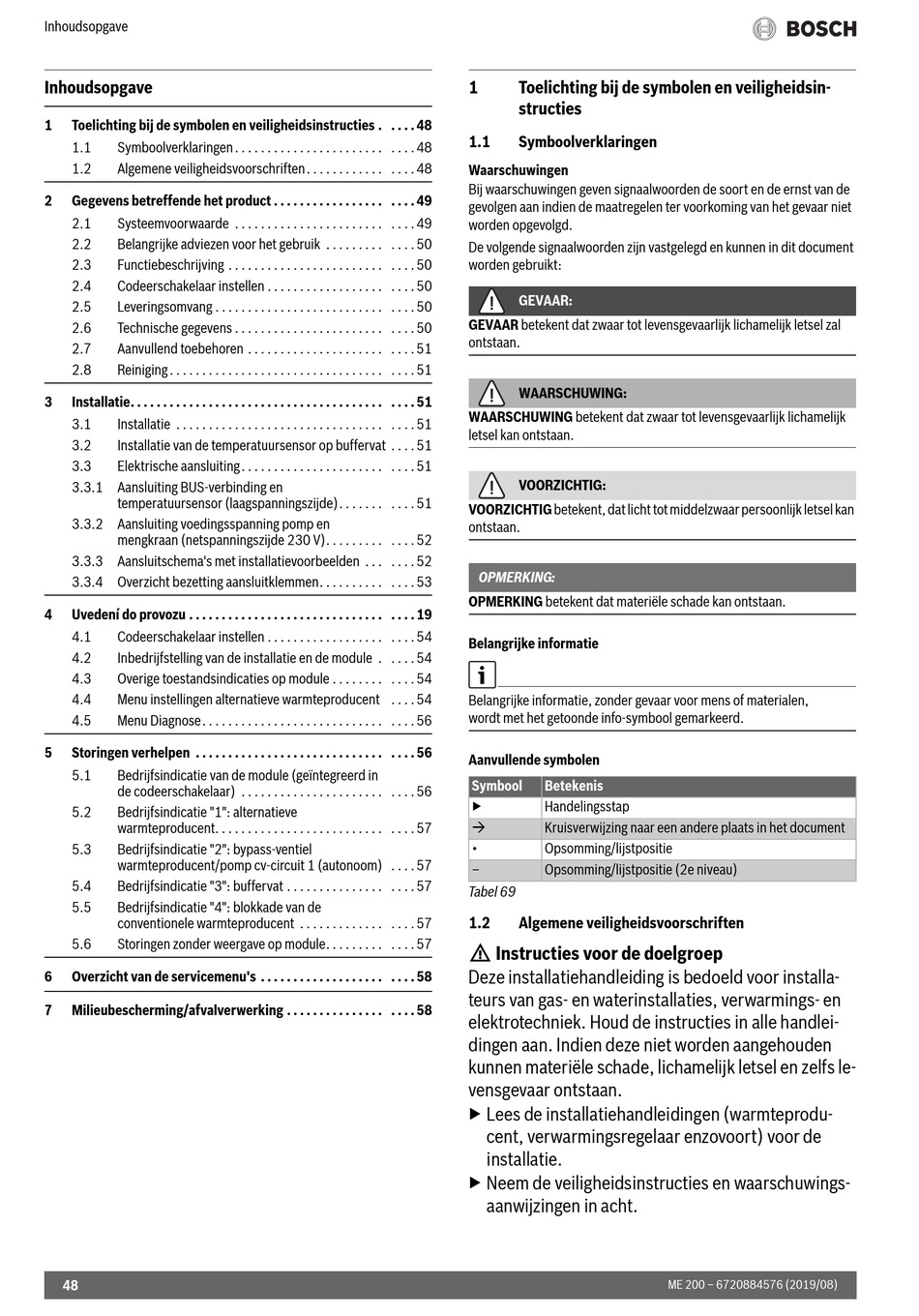

Bosch ME 200 Installationsanleitung Für Den Fachmann Seite 48

Inhoudsopgave
Inhoudsopgave
1 Toelichting bij de symbolen en veiligheidsinstructies . . . . . 48
1.1 Symboolverklaringen . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
1.2 Algemene veiligheidsvoorschriften. . . . . . . . . . . . . . . . 48
2 Gegevens betreffende het product . . . . . . . . . . . . . . . . . . . . . 49
2.1 Systeemvoorwaarde . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.2 Belangrijke adviezen voor het gebruik . . . . . . . . . . . . . 50
2.3 Functiebeschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.4 Codeerschakelaar instellen . . . . . . . . . . . . . . . . . . . . . . 50
2.5 Leveringsomvang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.6 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.7 Aanvullend toebehoren . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.8 Reiniging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3 Installatie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3.1 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
3.2 Installatie van de temperatuursensor op buffervat . . . . 51
3.3 Elektrische aansluiting. . . . . . . . . . . . . . . . . . . . . . . . . . 51
3.3.1 Aansluiting BUS-verbinding en
temperatuursensor (laagspanningszijde). . . . . . . . . . . 51
3.3.2 Aansluiting voedingsspanning pomp en
mengkraan (netspanningszijde 230 V). . . . . . . . . . . . . 52
3.3.3 Aansluitschema's met installatievoorbeelden . . . . . . . 52
3.3.4 Overzicht bezetting aansluitklemmen. . . . . . . . . . . . . . 53
4 Uvedení do provozu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.1 Codeerschakelaar instellen . . . . . . . . . . . . . . . . . . . . . . 54
4.2 Inbedrijfstelling van de installatie en de module . . . . . 54
4.3 Overige toestandsindicaties op module . . . . . . . . . . . . 54
4.4 Menu instellingen alternatieve warmteproducent . . . . 54
4.5 Menu Diagnose. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
5 Storingen verhelpen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
5.1 Bedrijfsindicatie van de module (geïntegreerd in
de codeerschakelaar) . . . . . . . . . . . . . . . . . . . . . . . . . . 56
5.2 Bedrijfsindicatie "1": alternatieve
warmteproducent. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5.3 Bedrijfsindicatie "2": bypass-ventiel
warmteproducent/pomp cv-circuit 1 (autonoom) . . . . 57
5.4 Bedrijfsindicatie "3": buffervat . . . . . . . . . . . . . . . . . . . 57
5.5 Bedrijfsindicatie "4": blokkade van de
conventionele warmteproducent . . . . . . . . . . . . . . . . . 57
5.6 Storingen zonder weergave op module. . . . . . . . . . . . . 57
6 Overzicht van de servicemenu's . . . . . . . . . . . . . . . . . . . . . . . 58
7 Milieubescherming/afvalverwerking . . . . . . . . . . . . . . . . . . . 58
48
1 Toelichting bij de symbolen en veiligheidsin-
structies
1.1 Symboolverklaringen
Waarschuwingen
Bij waarschuwingen geven signaalwoorden de soort en de ernst van de
gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet
worden opgevolgd.
De volgende signaalwoorden zijn vastgelegd en kunnen in dit document
worden gebruikt:
GEVAAR:
GEVAAR betekent dat zwaar tot levensgevaarlijk lichamelijk letsel zal
ontstaan.
WAARSCHUWING:
WAARSCHUWING betekent dat zwaar tot levensgevaarlijk lichamelijk
letsel kan ontstaan.
VOORZICHTIG:
VOORZICHTIG betekent, dat licht tot middelzwaar persoonlijk letsel kan
ontstaan.
OPMERKING:
OPMERKING betekent dat materiële schade kan ontstaan.
Belangrijke informatie
Belangrijke informatie, zonder gevaar voor mens of materialen,
wordt met het getoonde info-symbool gemarkeerd.
Aanvullende symbolen
Symbool Betekenis
▶ Handelingsstap

Kruisverwijzing naar een andere plaats in het document
• Opsomming/lijstpositie
– Opsomming/lijstpositie (2e niveau)
Tabel 69
1.2 Algemene veiligheidsvoorschriften
H Instructies voor de doelgroep
Deze installatiehandleiding is bedoeld voor installa-
teurs van gas- en waterinstallaties, verwarmings- en
elektrotechniek. Houd de instructies in alle handlei-
dingen aan. Indien deze niet worden aangehouden
kunnen materiële schade, lichamelijk letsel en zelfs le-
vensgevaar ontstaan.
▶ Lees de installatiehandleidingen (warmteprodu-
cent, verwarmingsregelaar enzovoort) voor de
installatie.
▶ Neem de veiligheidsinstructies en waarschuwings-
aanwijzingen in acht.
ME 200 – 6720884576 (2019/08)
