HPI Racing HB-TCD Bauanleitung Seite 30

Refer to your radio's owners manual for details on proper setup.
Bezüglich der Einstellung Ihres Senders nehmen Sie ggf. die dazugehörige
Bedienungsanleitung zur Hilfe.
Se reporter au manuel de votre radio pour des instructions détaillées.
お手持ちの送受信機の取り扱い説明書を参照に配線します。
x2
6163
Servo Tape
Doppelseitiges Klebeband
Double face
両面テープ
※
Not Included
Nicht enthalten
Non inclus
別売り
x2
Z352
Button Head Screw M3x8mm
Flachkopfschraube M3x8mm
Vis tête ronde M3x8mm
ナベネジ M3x8mm
x1
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セッ トスクリ ューM3x3mm
※
Not Included
Nicht enthalten
Non inclus
別売り
Adjust motor position for smooth gear mesh.
Achten Sie auf korrektes Ritzelspiel.
Réglez la position du moteur de manière à obtenir
un engrènement en douceur.
ギアがスムースに動くようにバックラッシュを調整します。
37

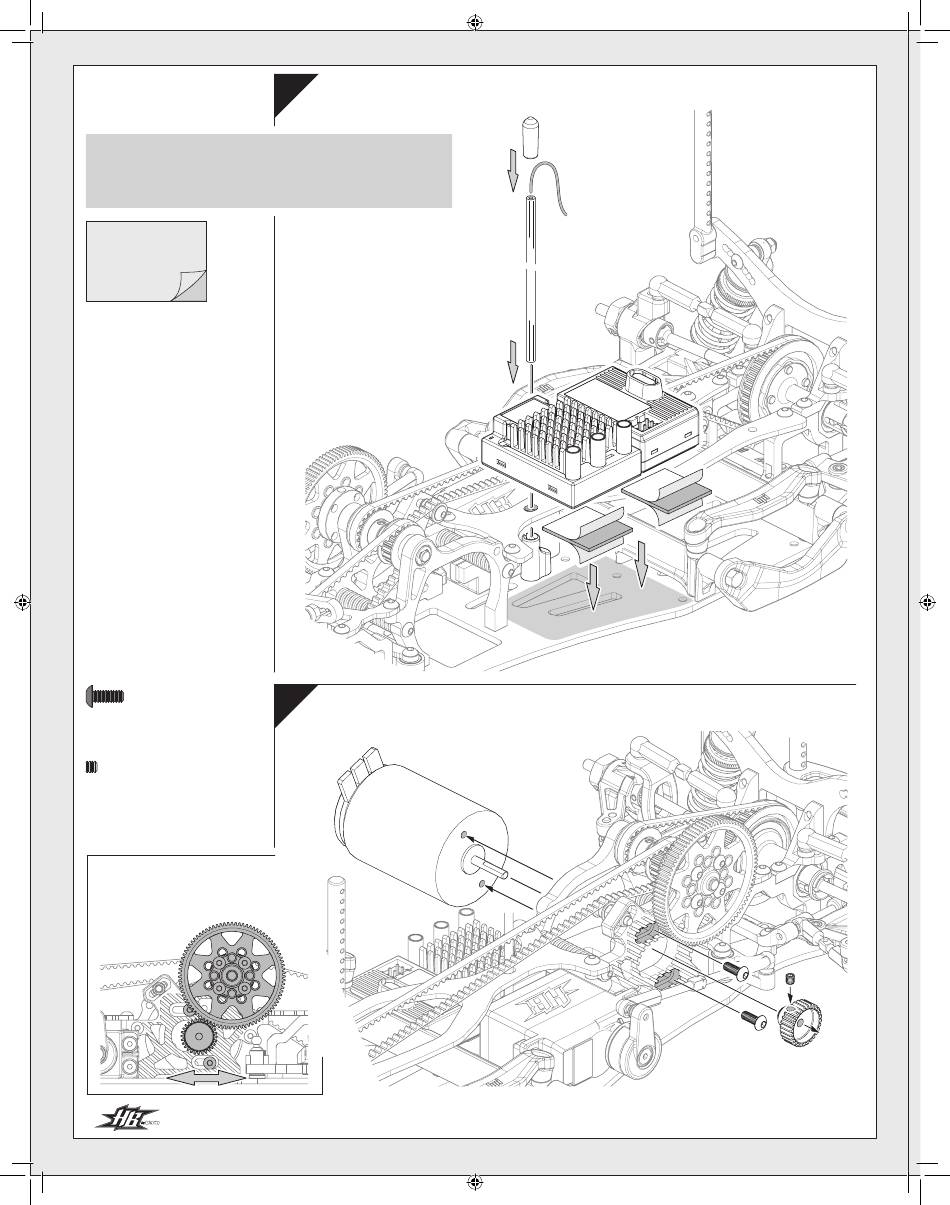

R/C Unit Instalaltion Mise en place de l'unité de radio-commande
Einbau der RC-Anlage R/Cメカの取付け
※
Electronic Speed Control (ESC)
Elektronischer Fahrtenregler (ESC)
Contrôleur de vitesse (ESC)
スピードコントローラー(ESC)
38
Motor Installation Mise en place du moteur
Motoreinbau モーターの取付け
※
.05 (540) Type Electric Motor
540er Elektromotor
Moteur électrique type .05 (540)
540サイズモーター
Z150 b
※
Receiver Antenna
Empfängerantenne
Antenne du récepteur
受信機アンテナ
Z150 a
※
Receiver
Empfänger
Récepteur
受信機
6163
6163
30
Z352
Z700
Z352
※
Pinion Gear (48 Pitch)
Ritzel (48DP)
Pignon (48 dp)
ピニオンギア（48ピッチ）
