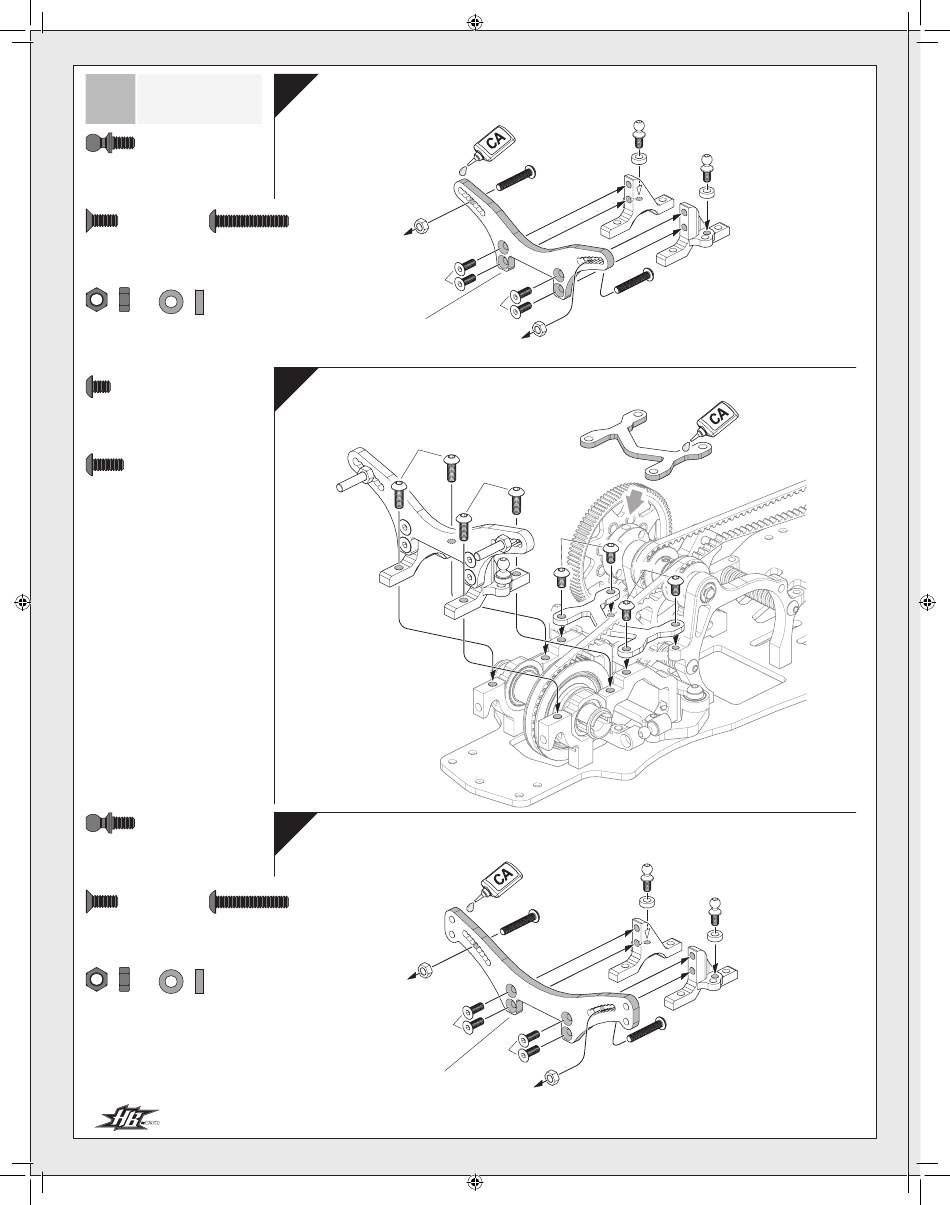

HPI Racing HB-TCD Bauanleitung Seite 16

D
BAG
Open Bag D
Tüte D öffnen
Ouvrir le sachet D
Bag Dを使用します
x2
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
Rotule sur tige 4.3x10.3mm (Douille 2mm)
ボールスタッ ド 4.3x10.3mm (2mmソケッ ト)
x4
Z082 Z356
Flat Head Screw M3x8mm Button Head Screw M3x18mm
Senkkopfschraube M3x8mm Flachkopfschraube M3x18mm
Vis tête plate M3x8mm Vis tête ronde M3x18mm
サラネジ M3x8mm ナベネジ M3x18mm
x2
x2
Z653 Z817
Aluminum Washer 3x6x2mm (Purple)
Nut M3
Aluminium Unterlagscheibe 3x6x2mm (Lila)
Mutter M3
Rondelle aluminium 3x6x2mm (Violet)
Écrou M3
アルミカラー 3x6x2mm
ナッ トM3
x4
Z350
Button Head Screw M3x5mm
Flachkopfschraube M3x5mm
Vis tête ronde M3x5mm
ナベネジ M3x5mm
x4
Z352
Button Head Screw M3x8mm
Flachkopfschraube M3x8mm
Vis tête ronde M3x8mm
ナベネジ M3x8mm
x2
75115
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf 4.3x10.3mm (2mm Inbus)
Rotule sur tige 4.3x10.3mm (Douille 2mm)
ボールスタッ ド 4.3x10.3mm (2mmソケッ ト)
x4
Z082 Z356
Flat Head Screw M3x8mm Button Head Screw M3x18mm
Senkkopfschraube M3x8mm Flachkopfschraube M3x18mm
Vis tête plate M3x8mm Vis tête ronde M3x18mm
サラネジ M3x8mm ナベネジ M3x18mm
x2
x2
Z817
Z653
Aluminum Washer 3x6x2mm (Purple)
Nut M3
Aluminium Unterlagscheibe 3x6x2mm (Lila)
Mutter M3
Rondelle aluminium 3x6x2mm (Violet)
Écrou M3
アルミカラー 3x6x2mm
ナッ トM3
8
Front Shock Mount Assembly
Montage der vorderen Dämpferbrücke
61090
Z653
x2
Z082
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
9
Front Shock Mount Installation
Einbau der vorderen Dämpferbrücke
Z352
10
Rear Shock Mount Assembly
Montage der hinteren Dämpferbrücke
x2
61091
Z653
Z082
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
Montage du support d'amortisseur avant
フロントショックマウントの組立て
75115
Z817
Z356
a
67712
Z082
Z653
Mise en place du support d'amortisseur avant
フロントショックマウントの取付け
61763
Z352
Z350
Z350
61763
Montage du support d'amortisseur arrière
リアショックマウントの組立て
75115
Z817
Z356
a
67712
Z082
Z653
16
75115
Z817
b
67712
Z356
75115
Z817
b
67712
Z356
