HPI Racing HB-TCD Bauanleitung Seite 15

x2
B017
Ball Bearing 4x7x3mm
Kugellager 4x7x3mm
Roulement 4x7x3mm
ボールベアリング 4x7x3mm
x1
Z243
E Clip E3mm
E-clip E3mm
Circlips 3mm
EリングE3
x2
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セッ トスクリ ューM3x3mm
x4
Z350
Button Head Screw M3x5mm
Flachkopfschraube M3x5mm
Vis tête ronde M3x5mm
ナベネジ M3x5mm
x1
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セッ トスクリ ューM3x3mm
x1
HB70708
Aluminum Washer 4x6x2mm
Aluminium Unterlagscheibe 4x6x2mm
Rondelle aluminium 4x6x2mm
アルミカラー 4x6x2mm
6

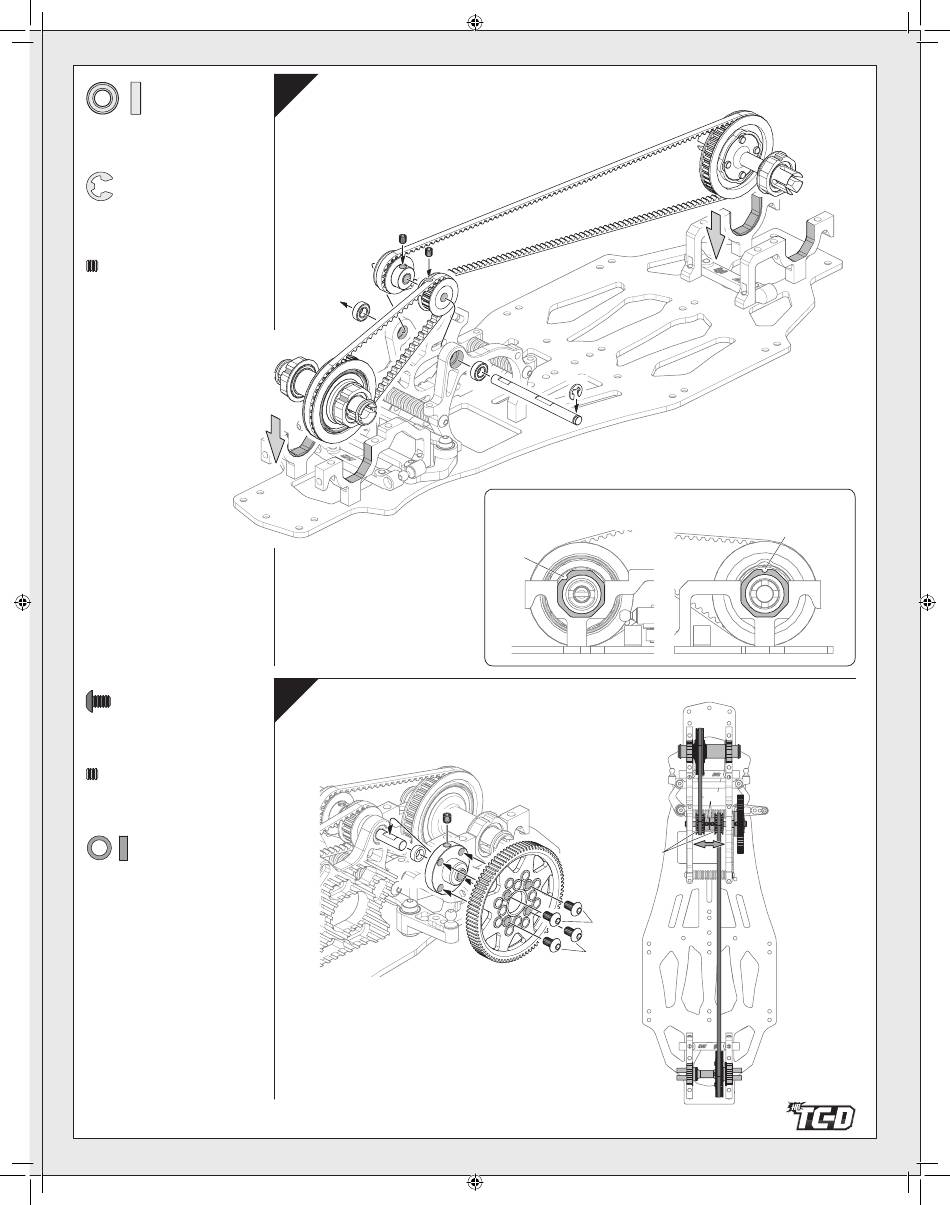

Drive Train Installation
Einbau des Antriebsstrangs
Z700
Z700
66492
B017
61777
7
Spur Gear Assembly Montage de la couronne
Hauptzahnrad-Montage スパーギアの組立て
Z700
HB7078
61324
Adust pully position so that belt runs straight.
Stellen Sie die Position des Riemenrads so ein, dass der Riemen gerade läuft.
Réglez la position de la poulie de telle manière que la courroie défile droite.
ドライブベルトがねじれないようにセンタープーリーの固定位置を調整します。
Mise en place du train
ドライブトレインの取付け
61778
66492
Z243
B017
61773
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
61237 ❶
66492
6987
87T
Z350
Z350
15
61237 ❶
Z700
