HPI Racing HB-TCD Bauanleitung Seite 14

C
BAG
Open Bag C
Tüte C öffnen
Ouvrir le sachet C
Bag Cを使用します
x8
61149
Differential Thrust Ball 1/16"
Drucklager 1/16"
Roulement 1/16"
デフ スラス トボール 1/16インチ
x12
67729
Differential Ball 3.0mm
Differential Kugel 3.0mm
Bille différentiel 3.0mm
デフボール 3.0mm
x2
61148
Diff Thrust Washer 2.8x5.8x1mm
Drucklagerscheibe 2.8x5.8x1mm
Rondelle poussée 2.8x5.8x1mm
デフスラス トワッシャー 2.8x5.8x1mm
x1
Z203
Washer M3x6mm
M3x6 Unterlagscheibe
Rondelle M3x6mm
ワッシャーM3x6mm
x1
67725
Heavy Duty Nut 2.6mm
HD Mutter Set 2.6mm
Écrou renforce 2.6mm
タイ トデフロックナッ ト2.6mm
x1
A165
Spring 6x7x1.5mm
Diff-feder 6x7x1.5mm
Ressort 6x7x1.5mm
スプリング 6x7x1.5mm
x1
67725
Differential Screw M2.6x31mm
Differentialschraube M2.6x31mm
Vis différentiel M2.3x31mm
デフスクリ ュー M2.6x31mm
x2
B020
Ball Bearing 5x8x2.5mm
Kugellager 5x8x2.5mm
Roulement 5x8x2.5mm
ボールベアリング 5x8x2.5mm
x2
B030
Ball Bearing 10x15x4mm
Kugellager 10x15x4mm
Roulement 10x15x4mm
ボールベアリング 10x15x4mm
x2
67723
Diff Outdrive Ring
Differential Abtriebs Ringe
Anneau de sortie de diff.
デフアウ ト ドライブリング
5

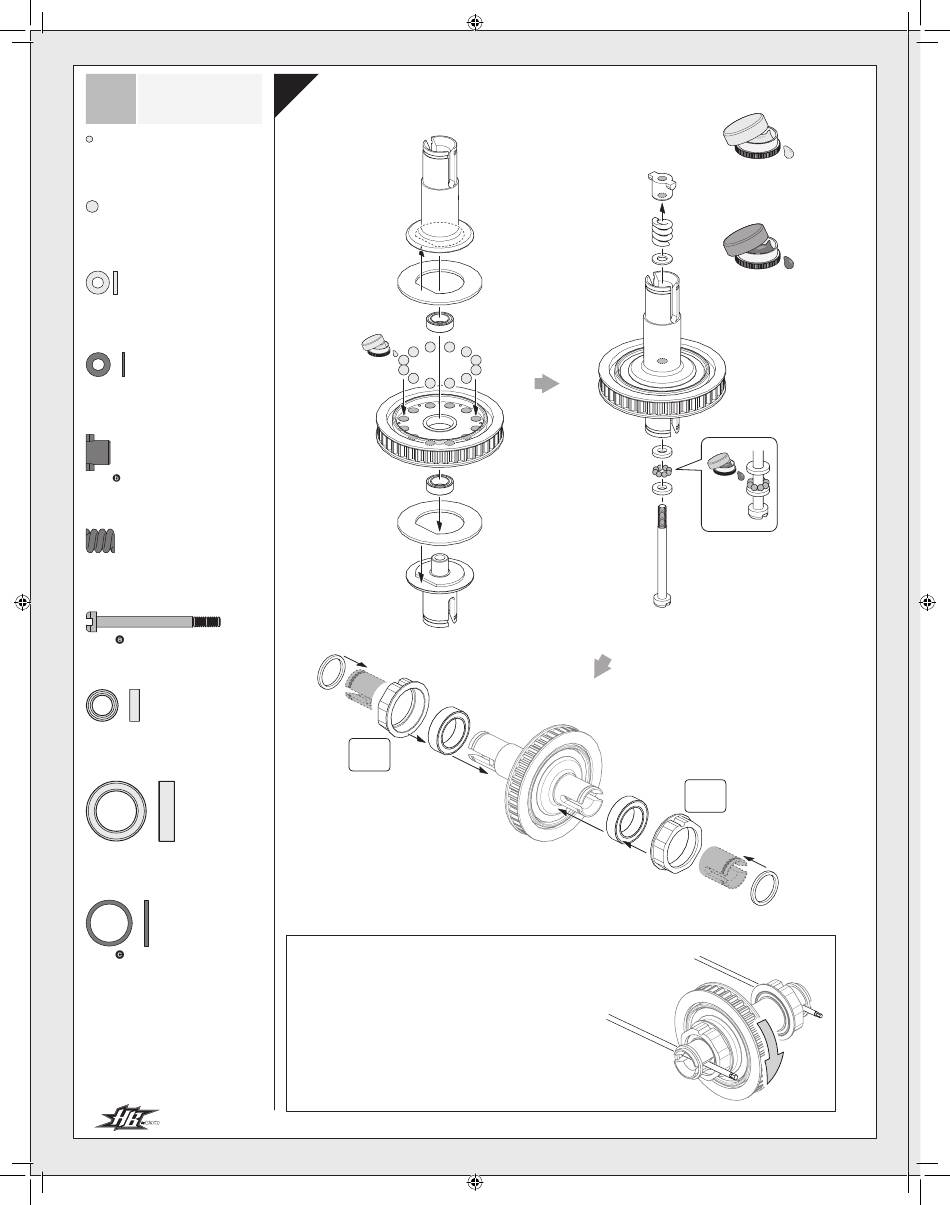

Ball Differential Assembly Montage du différentiel à bille
Kugeldifferential-Montage ボールデフの組立て
67723 b
61627
B020
Z155
67721
B020
61627
67723 a
67723 c
B030
2
61237 ❶
Standard Ball Diffrential Setting
Einstellen des Kugeldifferentials
The differential should be tightened untill the gear cannot be roated when
both of the diff hubs are held.
Das Differential sollte so weit zugedreht werden, bis das Zahnrad sich nicht
mehr drehen läßt, wenn man beide Differentialhälften festhält.
Les différentiels doivent être serrés de telle façon que la couronne ne puisse
pas tourner quand les deux moyeux sont bloqués.
図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。
締め過ぎ、緩め過ぎはデフの破損につながります。
67725 b
A165
Z203
67729 x12
61148
61149 x8
61148
67725 a
B030
Réglage standard différentiel à bille
ボールデフ調整基準位置
Allen Wrench
Inbusschlüssel
Clé Allen
六角レンチ
14
Z155
Differential Lube (Silicone)
Differential Fett
Graisse différentiel
シリコンデフルーブ
Z156
Gray Differential Lube
Graues Differentialfett
Graisse différentiel grise
デフグリス（ダーク）
Z156
2
61237 ❶
67723 c
