HPI Racing HB-TCD Bauanleitung Seite 13

x4
Z352
Button Head Screw M3x8mm
Flachkopfschraube M3x8mm
Vis tête ronde M3x8mm
ナベネジ M3x8mm
x16
Z082
Flat Head Screw M3x8mm
Z352
Senkkopfschraube M3x8mm
Vis tête plate M3x8mm
サラネジ M3x8mm
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
67706 a
B
BAG
Open Bag B
Tüte B öffnen
Ouvrir le sachet B
Bag Bを使用します
x4
Z350
Button Head Screw M3x5mm
Flachkopfschraube M3x5mm
Vis tête ronde M3x5mm
ナベネジ M3x5mm
x2
Z264
Pin 2x10mm (Silver)
Stift 2x10mm (Silber)
Goupille 2x10mm (Argent)
ピン 2x10mm (シルバー)
x2
B030
Ball Bearing 10x15x4mm
Kugellager 10x15x4mm
Roulement 10x15x4mm
ボールベアリング 10x15x4mm
61086
Solid Axle Cup
Starrachse Abtrieb
Noix essieu rigide
ソリ ッ ドアクスルカップ
3

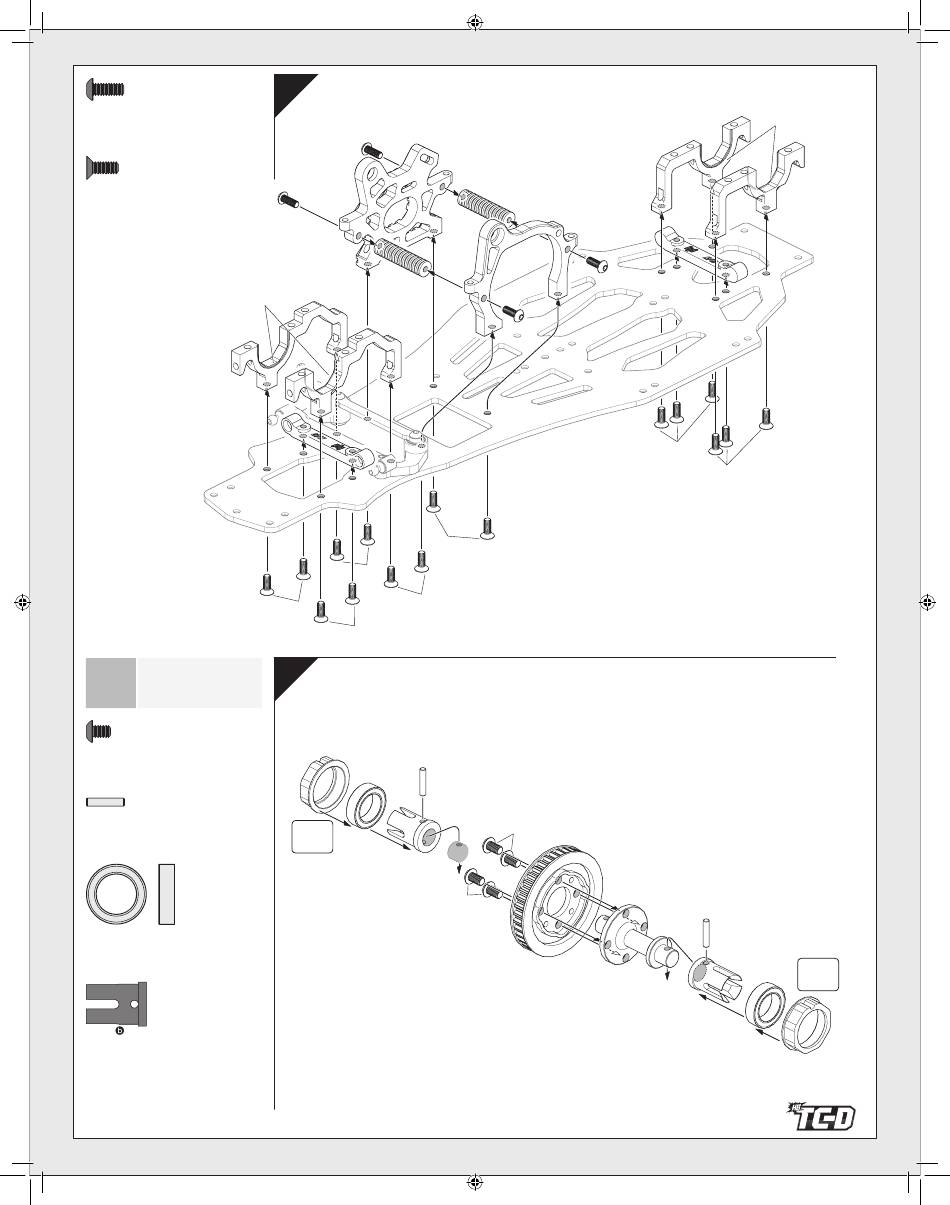

Bulkhead Installation
Montage der Differentialgehäuse
Z352
61770
61772
67706 b
75151
Z082
Z082
Z082
Z082
Z082
4
Spool Diff Assembly
Montage der Starrachse (Spool)
Z264
B030
61086 b
2
61237 ❶
Z350
Mise en place de la paroi
バルクヘッドの取付け
67708 a
61772
61771
75151
Z352
Z352
Montage Diff. avant essieu rigide "spool"
スプールデフの組立て
Z350
61051
61086 a
13
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
67708 b
Z082
Z082
Z264
61086 b
2
B030
61237 ❶
