HPI Racing HB-TCD Bauanleitung Seite 24

H
BAG
Open Bag H
Tüte H öffnen
Ouvrir le sachet H
Bag Fを使用します
x4
67716
Shock Body
Daempfergehaeuse
Corps amortisseur
シ ョ ックボディ
x4
61327
Cylinder Upper Cap (Purple)
Daempferkappe Oben (Lila)
Bouchon supérieur cylindre (violet)
シリンダーアッパーキャ ップ (パープル)
x4
61328
Cylinder Lower Cap (Purple)
Daempferkappe Unten (Lila)
Bouchon inférieur cylindre (violet)
シリンダーロアキャ ップ (パープル)
x4
HB70721
Shock Shaft 28mm
Kolbenstange 28mm
Axe d'amortisseur 28mm
シ ョ ックシャフ ト 28mm
x4
x4
73523
HB70722
Bladder 12x3.5mm (Flat Type)
Shock Piston (1.2mm)
Daempfermembran 12x3.5mm (Flach)
Kolbenplatte (1.2mm)
Reservoir 12x3x3.5mm (type plat)
Piston d'amortisseur (1.2mm)
ブラダー 12x3.5mm (フラッ トタイプ)
シ ョ ックピス トン （1.2mm）
24

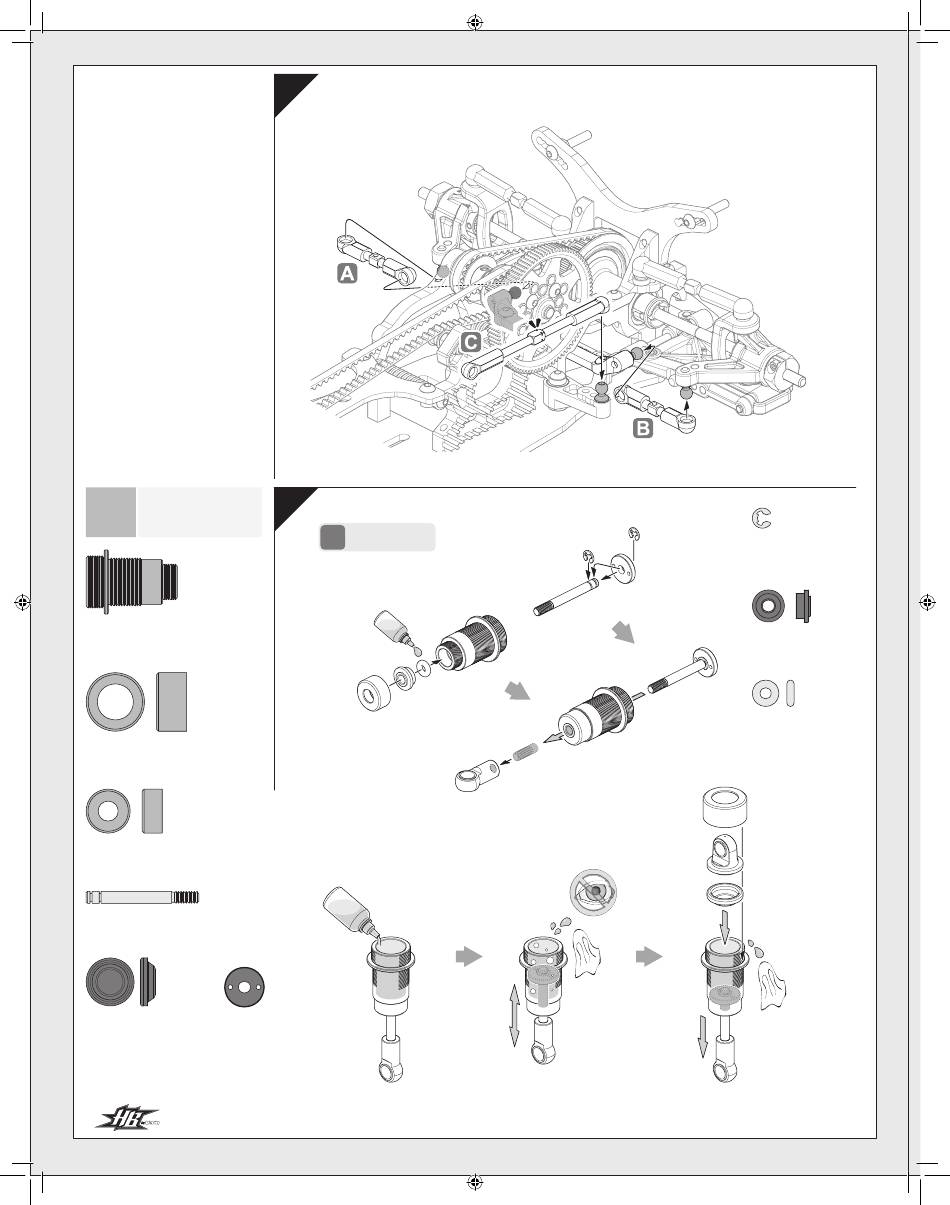

Steering Rod Instalation
Einbau der Lenkstangen
25
Shock Parts Assembly Montage des pièces de l'amortisseur
Dämpfer-Montage ショックパーツの組立て
4
Make 4 4 fois
x
4 Stück
4個作ります
Z170
Shock Oil #30
Dämpferöl #30
Huile d'amortisseur #30
ショックオイル #30
6820
HB70723
61328
73510 ❸
Move the shaft up and down slowly
to remove all air bubbles.
Z170
Bewegen Sie die Kolbenstange lang-
Shock Oil #30 sam nach oben und unten, damit
Dämpferöl #30
Luftblasen entweichen können.
Huile d'amortisseur #30
Déplacez l'axe vers le haut et vers
ショックオイル #30
le bas doucement pour faire partir
toutes les bulles.
ゆっくりピストンを動かし空気を抜きます。
Mise en place de la barre de direction
ステアリングロッドの取付け
Z242
HB70721
67716
24
x8
Z242
Z242
E Clip E2mm
E-Clip E2mm
Circlips 2mm
EリングE2
HB70722
x4
HB70723
Rod Guide
Kolbenfuehrung
Guide d'axe,
ロッ ドガイ ド
x4
6820
Silicone O-ring P-3
Silikon O-ring P-3
Joint torique silicone P-3
シリコンＯ リング P-3
61327
73510 ❷
73523
Use a Rag.
Verwenden Sie einen
Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
