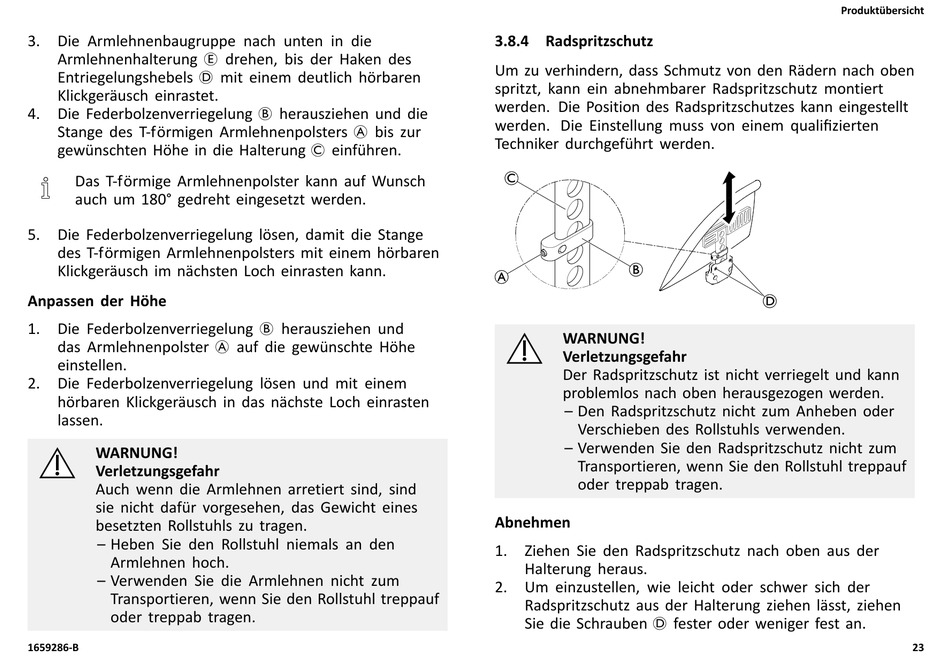

3. Die Armlehnenbaugruppe nach unten in die
Armlehnenhalterung E drehen, bis der Haken des
Entriegelungshebels D mit einem deutlich hörbaren
Klickgeräusch einrastet.
4. Die Federbolzenverriegelung B herausziehen und die
Stange des T-förmigen Armlehnenpolsters A bis zur
gewünschten Höhe in die Halterung C einführen.
Das T-förmige Armlehnenpolster kann auf Wunsch
auch um 180° gedreht eingesetzt werden.
5. Die Federbolzenverriegelung lösen, damit die Stange
des T-förmigen Armlehnenpolsters mit einem hörbaren
Klickgeräusch im nächsten Loch einrasten kann.
Anpassen der Höhe
1. Die Federbolzenverriegelung B herausziehen und
das Armlehnenpolster A auf die gewünschte Höhe
einstellen.
2. Die Federbolzenverriegelung lösen und mit einem
hörbaren Klickgeräusch in das nächste Loch einrasten
lassen.
WARNUNG!
Verletzungsgefahr
Auch wenn die Armlehnen arretiert sind, sind
sie nicht dafür vorgesehen, das Gewicht eines
besetzten Rollstuhls zu tragen.
– Heben Sie den Rollstuhl niemals an den
Armlehnen hoch.
– Verwenden Sie die Armlehnen nicht zum
Transportieren, wenn Sie den Rollstuhl treppauf
oder treppab tragen.
1659286-B
3.8.4 Radspritzschutz
Um zu verhindern, dass Schmutz von den Rädern nach oben
spritzt, kann ein abnehmbarer Radspritzschutz montiert
werden. Die Position des Radspritzschutzes kann eingestellt
werden. Die Einstellung muss von einem qualifizierten
Techniker durchgeführt werden.
WARNUNG!
Verletzungsgefahr
Der Radspritzschutz ist nicht verriegelt und kann
problemlos nach oben herausgezogen werden.
– Den Radspritzschutz nicht zum Anheben oder
Verschieben des Rollstuhls verwenden.
– Verwenden Sie den Radspritzschutz nicht zum
Transportieren, wenn Sie den Rollstuhl treppauf
oder treppab tragen.
Abnehmen
1. Ziehen Sie den Radspritzschutz nach oben aus der
Halterung heraus.
2. Um einzustellen, wie leicht oder schwer sich der
Radspritzschutz aus der Halterung ziehen lässt, ziehen
Sie die Schrauben D fester oder weniger fest an.
