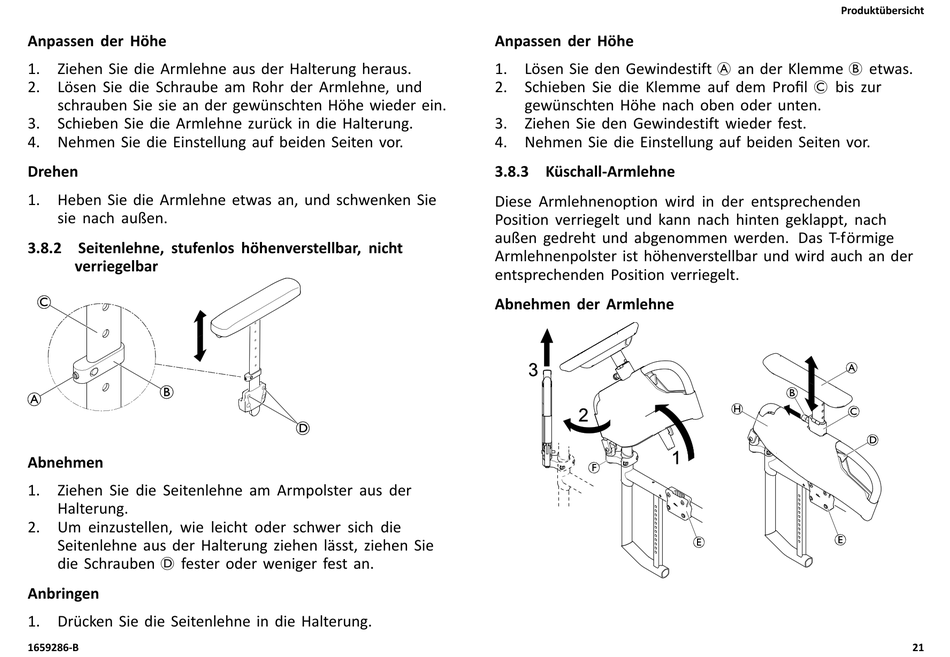

Anpassen der Höhe
1. Ziehen Sie die Armlehne aus der Halterung heraus.
2. Lösen Sie die Schraube am Rohr der Armlehne, und
schrauben Sie sie an der gewünschten Höhe wieder ein.
3. Schieben Sie die Armlehne zurück in die Halterung.
4. Nehmen Sie die Einstellung auf beiden Seiten vor.
Drehen
1. Heben Sie die Armlehne etwas an, und schwenken Sie
sie nach außen.
3.8.2 Seitenlehne, stufenlos höhenverstellbar, nicht
verriegelbar
Abnehmen
1. Ziehen Sie die Seitenlehne am Armpolster aus der
Halterung.
2. Um einzustellen, wie leicht oder schwer sich die
Seitenlehne aus der Halterung ziehen lässt, ziehen Sie
die Schrauben D fester oder weniger fest an.
Anbringen
1. Drücken Sie die Seitenlehne in die Halterung.
1659286-B
Anpassen der Höhe
1. Lösen Sie den Gewindestift A an der Klemme B etwas.
2. Schieben Sie die Klemme auf dem Profil C bis zur
gewünschten Höhe nach oben oder unten.
3. Ziehen Sie den Gewindestift wieder fest.
4. Nehmen Sie die Einstellung auf beiden Seiten vor.
3.8.3 Küschall-Armlehne
Diese Armlehnenoption wird in der entsprechenden
Position verriegelt und kann nach hinten geklappt, nach
außen gedreht und abgenommen werden. Das T-förmige
Armlehnenpolster ist höhenverstellbar und wird auch an der
entsprechenden Position verriegelt.
Abnehmen der Armlehne
Produktübersicht
21
