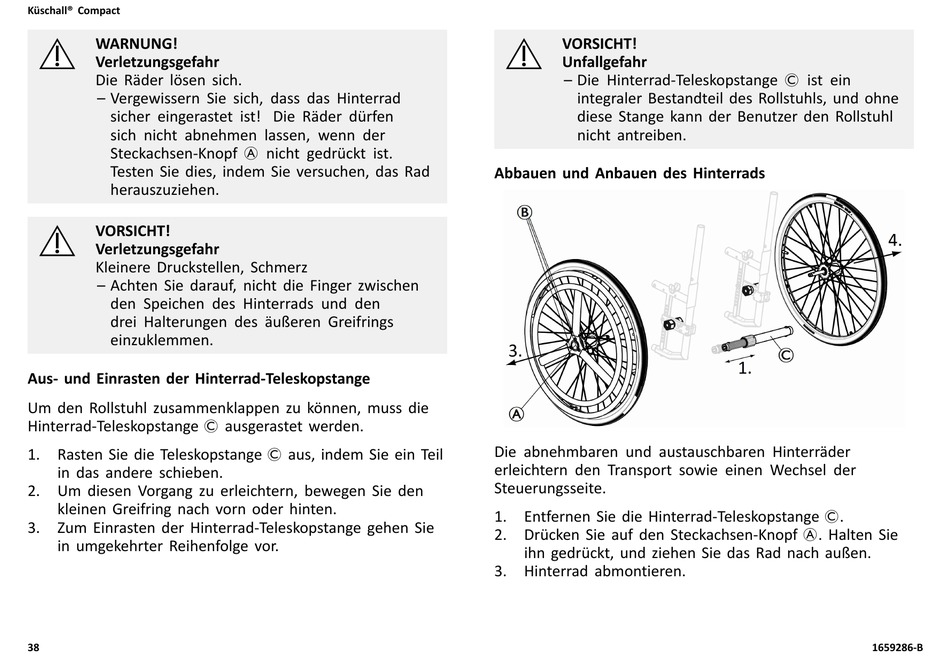

Küschall Compact SA Gebrauchsanweisung Seite 38

Küschall® Compact
WARNUNG!
Verletzungsgefahr
Die Räder lösen sich.
– Vergewissern Sie sich, dass das Hinterrad
sicher eingerastet ist! Die Räder dürfen
sich nicht abnehmen lassen, wenn der
Steckachsen-Knopf A nicht gedrückt ist.
Testen Sie dies, indem Sie versuchen, das Rad
herauszuziehen.
VORSICHT!
Verletzungsgefahr
Kleinere Druckstellen, Schmerz
– Achten Sie darauf, nicht die Finger zwischen
den Speichen des Hinterrads und den
drei Halterungen des äußeren Greifrings
einzuklemmen.
Aus- und Einrasten der Hinterrad-Teleskopstange
Um den Rollstuhl zusammenklappen zu können, muss die
Hinterrad-Teleskopstange C ausgerastet werden.
1. Rasten Sie die Teleskopstange C aus, indem Sie ein Teil
in das andere schieben.
2. Um diesen Vorgang zu erleichtern, bewegen Sie den
kleinen Greifring nach vorn oder hinten.
3. Zum Einrasten der Hinterrad-Teleskopstange gehen Sie
in umgekehrter Reihenfolge vor.
38
VORSICHT!
Unfallgefahr
– Die Hinterrad-Teleskopstange C ist ein
integraler Bestandteil des Rollstuhls, und ohne
diese Stange kann der Benutzer den Rollstuhl
nicht antreiben.
Abbauen und Anbauen des Hinterrads
Die abnehmbaren und austauschbaren Hinterräder
erleichtern den Transport sowie einen Wechsel der
Steuerungsseite.
1. Entfernen Sie die Hinterrad-Teleskopstange C.
2. Drücken Sie auf den Steckachsen-Knopf A. Halten Sie
ihn gedrückt, und ziehen Sie das Rad nach außen.
3. Hinterrad abmontieren.
1659286-B
