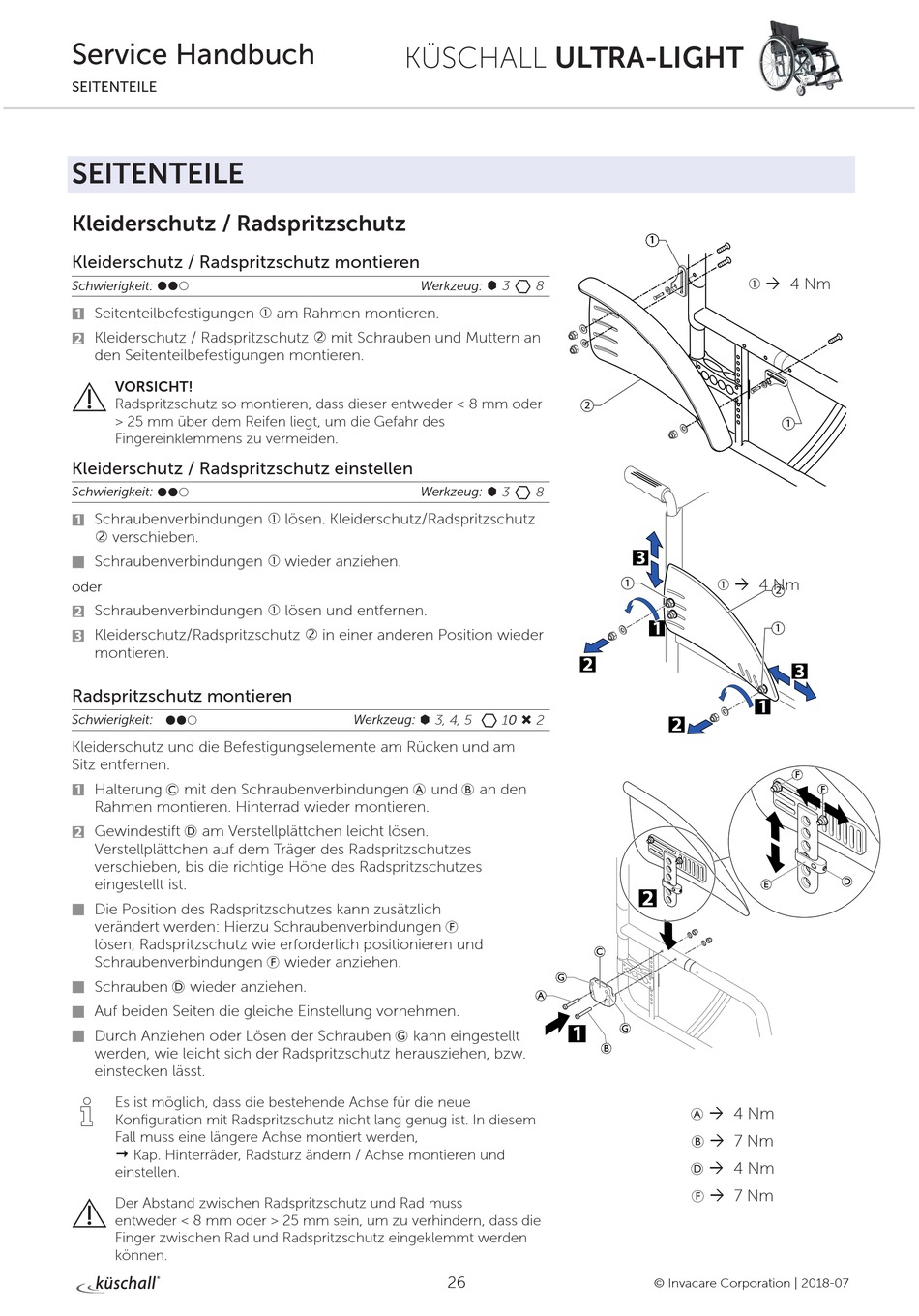

SEITENTEILE

SEITENTEILE

Kleiderschutz / Radspritzschutz

Kleiderschutz / Radspritzschutz montieren
Schwierigkeit:
˜˜™
Seitenteilbefestigungen  am Rahmen montieren.
1
Kleiderschutz / Radspritzschutz ‚ mit Schrauben und Muttern an
2
den Seitenteilbefestigungen montieren.
VORSICHT!
Radspritzschutz so montieren, dass dieser entweder < 8 mm oder
> 25 mm über dem Reifen liegt, um die Gefahr des
Fingereinklemmens zu vermeiden.
Kleiderschutz / Radspritzschutz einstellen
Schwierigkeit:
˜˜™
Schraubenverbindungen  lösen. Kleiderschutz/Radspritzschutz
1
‚ verschieben.
Schraubenverbindungen  wieder anziehen.

oder
Schraubenverbindungen  lösen und entfernen.
2
Kleiderschutz/Radspritzschutz ‚ in einer anderen Position wieder
3
montieren.
Radspritzschutz montieren
Schwierigkeit:
˜˜™
Kleiderschutz und die Befestigungselemente am Rücken und am
Sitz entfernen.
Halterung C mit den Schraubenverbindungen A und B an den
1
Rahmen montieren. Hinterrad wieder montieren.
Gewindestift D am Verstellplättchen leicht lösen.
2
Verstellplättchen auf dem Träger des Radspritzschutzes
verschieben, bis die richtige Höhe des Radspritzschutzes
eingestellt ist.
Die Position des Radspritzschutzes kann zusätzlich

verändert werden: Hierzu Schraubenverbindungen F
lösen, Radspritzschutz wie erforderlich positionieren und
Schraubenverbindungen F wieder anziehen.
Schrauben D wieder anziehen.

Auf beiden Seiten die gleiche Einstellung vornehmen.

Durch Anziehen oder Lösen der Schrauben G kann eingestellt

werden, wie leicht sich der Radspritzschutz herausziehen, bzw.
einstecken lässt.
i Es ist möglich, dass die bestehende Achse für die neue
Konfiguration mit Radspritzschutz nicht lang genug ist. In diesem
Fall muss eine längere Achse montiert werden,

Kap. Hinterräder, Radsturz ändern / Achse montieren und
einstellen.
Der Abstand zwischen Radspritzschutz und Rad muss
entweder < 8 mm oder > 25 mm sein, um zu verhindern, dass die
Finger zwischen Rad und Radspritzschutz eingeklemmt werden
können.
