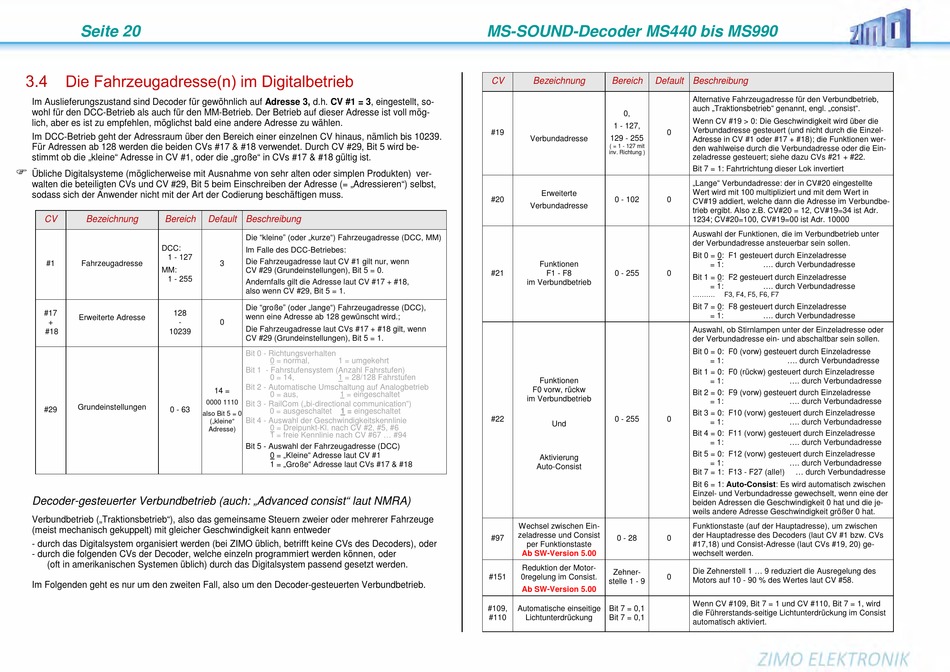

Seite 20
Im Auslieferungszustand sind Decoder für gewöhnlich auf Adresse 3, d.h. CV #1 = 3, eingestellt, so-
wohl für den DCC-Betrieb als auch für den MM-Betrieb. Der Betrieb auf dieser Adresse ist voll mög-
lich, aber es ist zu empfehlen, möglichst bald eine andere Adresse zu wählen.
Im DCC-Betrieb geht der Adressraum über den Bereich einer einzelnen CV hinaus, nämlich bis 10239.
Für Adressen ab 128 werden die beiden CVs #17 & #18 verwendet. Durch CV #29, Bit 5 wird be-
stimmt ob die „kleine" Adresse in CV #1, oder die „große" in CVs #17 & #18 gültig ist.

Übliche Digitalsysteme (möglicherweise mit Ausnahme von sehr alten oder simplen Produkten) ver-
walten die beteiligten CVs und CV #29, Bit 5 beim Einschreiben der Adresse (= „Adressieren") selbst,
sodass sich der Anwender nicht mit der Art der Codierung beschäftigen muss.
CV Bezeichnung Bereich
DCC:
1 - 127
#1 Fahrzeugadresse
MM:
1 - 255
#17 128
Erweiterte Adresse
+ -
#18 10239
Grundeinstellungen
#29 0 - 63
Decoder-gesteuerter Verbundbetrieb (auch: „Advanced consist" laut NMRA)
Verbundbetrieb („Traktionsbetrieb"), also das gemeinsame Steuern zweier oder mehrerer Fahrzeuge
(meist mechanisch gekuppelt) mit gleicher Geschwindigkeit kann entweder
- durch das Digitalsystem organisiert werden (bei ZIMO üblich, betrifft keine CVs des Decoders), oder
- durch die folgenden CVs der Decoder, welche einzeln programmiert werden können, oder
(oft in amerikanischen Systemen üblich) durch das Digitalsystem passend gesetzt werden.
Im Folgenden geht es nur um den zweiten Fall, also um den Decoder-gesteuerten Verbundbetrieb.
Default Beschreibung
Die "kleine" (oder „kurze") Fahrzeugadresse (DCC, MM)
Im Falle des DCC-Betriebes:
Die Fahrzeugadresse laut CV #1 gilt nur, wenn
3
CV #29 (Grundeinstellungen), Bit 5 = 0.
Andernfalls gilt die Adresse laut CV #17 + #18,
also wenn CV #29, Bit 5 = 1.
Die "große" (oder „lange") Fahrzeugadresse (DCC),
wenn eine Adresse ab 128 gewünscht wird.;
0
Die Fahrzeugadresse laut CVs #17 + #18 gilt, wenn
CV #29 (Grundeinstellungen), Bit 5 = 1.
Bit 0 - Richtungsverhalten
0 = normal, 1 = umgekehrt
Bit 1 - Fahrstufensystem (Anzahl Fahrstufen)
0 = 14, 1 = 28/128 Fahrstufen
Bit 2 - Automatische Umschaltung auf Analogbetrieb
14 =
0 = aus, 1 = eingeschaltet
0000 1110
Bit 3 - RailCom („bi-directional communication")
0 = ausgeschaltet 1 = eingeschaltet
also Bit 5 = 0
Bit 4 - Auswahl der Geschwindigkeitskennlinie
(„kleine"
0 = Dreipunkt-Kl. nach CV #2, #5, #6
Adresse)
1 = freie Kennlinie nach CV #67 ... #94
Bit 5 - Auswahl der Fahrzeugadresse (DCC)
0 = „Kleine" Adresse laut CV #1
1 = „Große" Adresse laut CVs #17 & #18
MS-SOUND-Decoder MS440 bis MS990
CV Bezeichnung Bereich Default Beschreibung
0,
1 - 127,
#19
Verbundadresse 129 - 255
( = 1 - 127 mit
inv. Richtung )
Erweiterte
#20 0 - 102
Verbundadresse
Funktionen
#21 F1 - F8 0 - 255
im Verbundbetrieb
Funktionen
F0 vorw, rückw
im Verbundbetrieb
#22 0 - 255
Und
Aktivierung
Auto-Consist
Wechsel zwischen Ein-
zeladresse und Consist
#97 0 - 28
per Funktionstaste
Ab SW-Version 5.00
Reduktion der Motor-
Zehner-
#151 0regelung im Consist.
stelle 1 - 9
Ab SW-Version 5.00
#109, Automatische einseitige Bit 7 = 0,1
#110 Lichtunterdrückung Bit 7 = 0,1
Alternative Fahrzeugadresse für den Verbundbetrieb,
auch „Traktionsbetrieb" genannt, engl. „consist".
Wenn CV #19 > 0: Die Geschwindigkeit wird über die
Verbundadresse gesteuert (und nicht durch die Einzel-
0
Adresse in CV #1 oder #17 + #18); die Funktionen wer-
den wahlweise durch die Verbundadresse oder die Ein-
zeladresse gesteuert; siehe dazu CVs #21 + #22.
Bit 7 = 1: Fahrtrichtung dieser Lok invertiert
„Lange" Verbundadresse: der in CV#20 eingestellte
Wert wird mit 100 multipliziert und mit dem Wert in
0
CV#19 addiert, welche dann die Adresse im Verbundbe-
trieb ergibt. Also z.B. CV#20 = 12, CV#19=34 ist Adr.
1234; CV#20=100, CV#19=00 ist Adr. 10000
Auswahl der Funktionen, die im Verbundbetrieb unter
der Verbundadresse ansteuerbar sein sollen.
Bit 0 = 0: F1 gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
0
Bit 1 = 0: F2 gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
.......... F3, F4, F5, F6, F7
Bit 7 = 0: F8 gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Auswahl, ob Stirnlampen unter der Einzeladresse oder
der Verbundadresse ein- und abschaltbar sein sollen.
Bit 0 = 0: F0 (vorw) gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Bit 1 = 0: F0 (rückw) gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Bit 2 = 0: F9 (vorw) gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Bit 3 = 0: F10 (vorw) gesteuert durch Einzeladresse
0
= 1: .... durch Verbundadresse
Bit 4 = 0: F11 (vorw) gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Bit 5 = 0: F12 (vorw) gesteuert durch Einzeladresse
= 1: .... durch Verbundadresse
Bit 7 = 1: F13 - F27 (alle!) ... durch Verbundadresse
Bit 6 = 1: Auto-Consist: Es wird automatisch zwischen
Einzel- und Verbundadresse gewechselt, wenn eine der
beiden Adressen die Geschwindigkeit 0 hat und die je-
weils andere Adresse Geschwindigkeit größer 0 hat.
Funktionstaste (auf der Hauptadresse), um zwischen
der Hauptadresse des Decoders (laut CV #1 bzw. CVs
0
#17,18) und Consist-Adresse (laut CVs #19, 20) ge-
wechselt werden.
Die Zehnerstell 1 ... 9 reduziert die Ausregelung des
0
Motors auf 10 - 90 % des Wertes laut CV #58.
Wenn CV #109, Bit 7 = 1 und CV #110, Bit 7 = 1, wird
die Führerstands-seitige Lichtunterdrückung im Consist
automatisch aktiviert.
