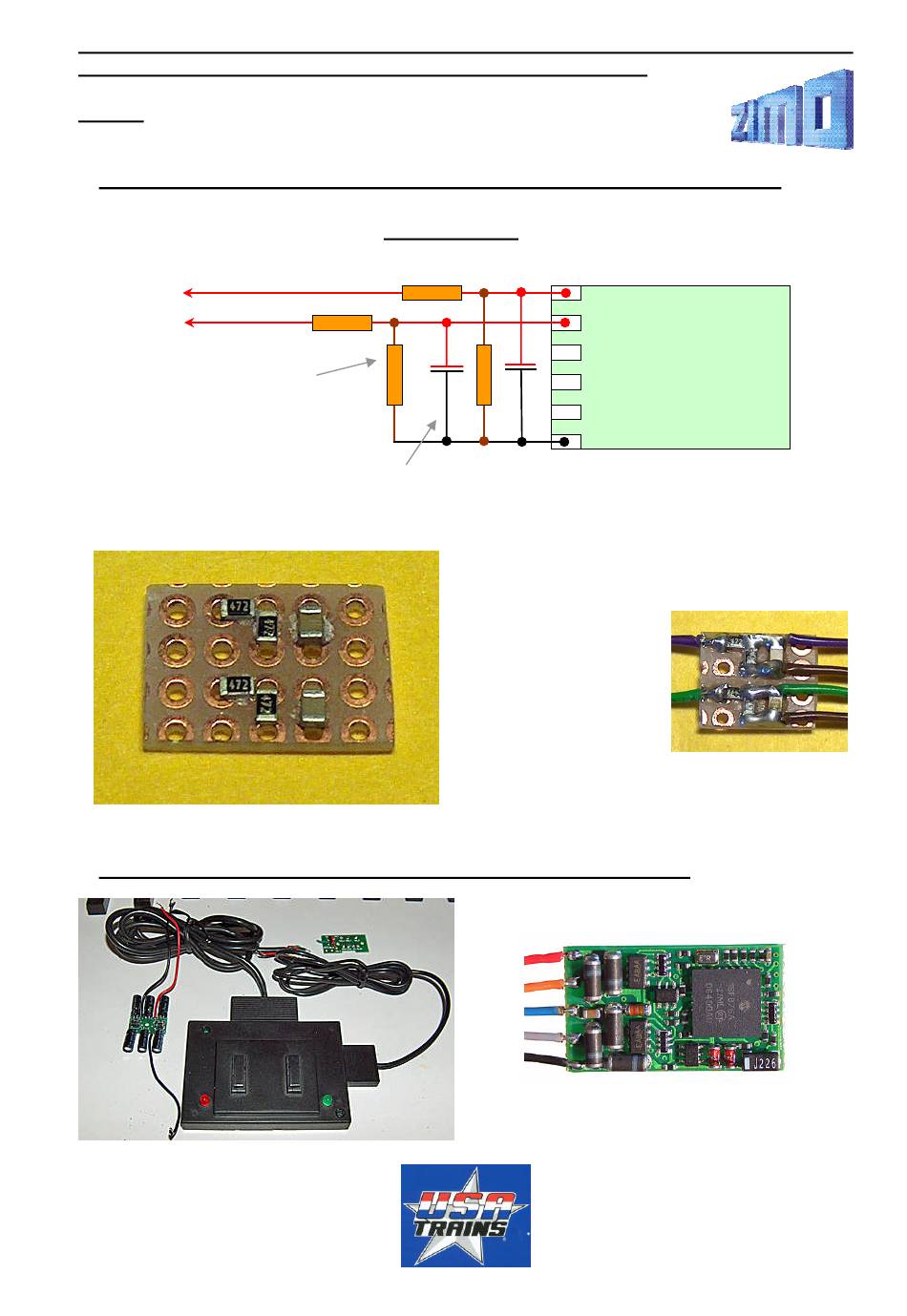

Direkteinbau des ZIMO MX82E Magnetartikeldecoders mit Input Anschlüssen in
den USA-Trains - Weichenantrieb für Outdoor - Anwendung:
Wichtig: ein eventueller Nachbau erfolgt auf eigene Gefahr! Mein Bericht soll nur eine
Anregung sein. Sicherlich gibt es andere oder bessere Lösungen.
1. Fertigung der Pull down Widerstände und Kondensatoren in SMD-Ausführung:
Input 1
Input 2
4x SMD 472 Widerstand
2x SMD-Kondensator 100nF / 35V
2. Demontage der Analogen Bauteile vom USA-Trains-Weichenantrieb:
USA-TrainsAntrieb-ZIMO-MX82E-001
SCHALTPLAN
Die SMD-Bauteile wurden auf eine Euro-Loch-
platine mit einem Sekundenklebstoff fixiert.
Anschliessend
die
angelötet.
Wichtig:
Die Anordnung mit zwei
10K Widerständen, wie
in der ZIMO Betriebs-
anleitung dargestellt, reicht für den Outdoor -
Grossbahnbetrieb nicht! Mit dieser Anordnung
spielen die Antriebe verrückt und Schalten bei
Bahnbetrieb ungewollt hin und her.
Im Antrieb wurden die nicht benötigten Schalter
und Platinen entfernt.
Am ZIMO MX82E wurde der Schrumpfschlauch-
schutz entfernt.
Erstelldatum 16.06.2009 10:53:00, Hans-Dieter Zeiss
MX82E
Unterseite
Masse
wurden
Verbindungskabel
Seite 1 von 4
