Gebrauchsanweisung SPEEDY F4 & F2
Zum Anbringen der Kippstütze wird der Kipp-
stützenbügel von unten in den Kippstützen-
adapter eingeführt und an der Schnur nach
oben gezogen. Dabei muss die M6 Befesti-
gungsschraube auf der einen Seite und der
Auftrittbolzen auf der anderen Seite in die Aus-
sparungen des Kippstützenadapters einrasten.
Schnur nach oben
durchgezogen
M6 Befestigungs-
schraube in Aus-
sparung des
Kippstützenadap-
ters eingerastet

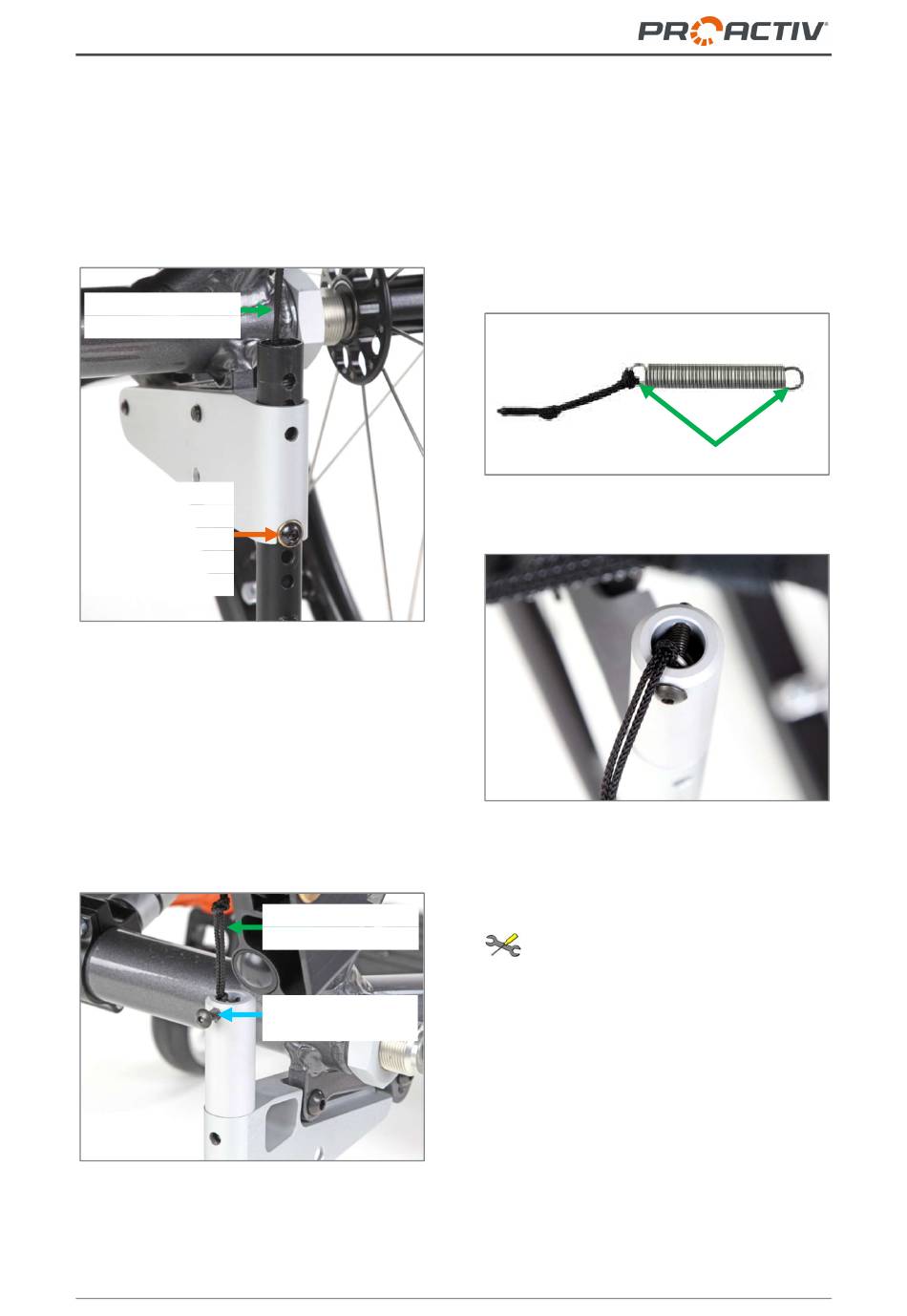

Abbildung 125: Kippstützenbügel in Kippstützen-
adapter eingesteckt
Nun wird die Kippstütze am Kippstützenbügel
unten in dieser Position gehalten und der Fe-
derhaltedom oben auf den Kippstützenadapter
aufgesetzt (M5 Befestigungsschraube am Fe-
derhaltedom zuvor lösen falls diese zur Siche-
rung gegen Verlust eingedreht wurde), sodass
die Schnur oben herausschaut.
Abbildung 126: Federhaltedom auf Kippstützen-
adapter aufgesetzt, Schnur nach oben durchgezo-
gen und M5 Befestigungsschraube angesetzt
Schnur nach oben
durchgezogen
M5 Befestigungs-
schraube
Abschließend wird die Schnur so stark nach
oben gezogen, bis die Zugfeder oben am Fe-
derhaltedom sichtbar wird (dieser muss wäh-
renddessen festgehalten werden). Gleichzeitig
wird die M5 Befestigungsschraube (SW 3 mm)
wieder in den Federhaltedom und durch die
Abschlussöse der Zugfeder geschraubt. Die
M5 Befestigungsschraube (SW 3 mm) muss
mit Schraubensicherung gesichert werden.
Abschlussösen
Abbildung 127: Zugfeder mit Abschlussösen
Abbildung 128: M5 Befestigungsschraube durch die
Abschlussöse der Zugfeder geschraubt
24.1.3 Höhenverstellung der Kippstütze
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Zur Höhenverstellung der Kippstütze muss
diese zuerst abgenommen werden (siehe Ka-
pitel 24.1.2). Dann wird der Auftrittbolzen über
die M6 Befestigungsschraube (SW 4 mm)
abgenommen, an der die Zugfeder unten be-
festigt ist. Während des Lösens der M6 Befes-
tigungsschraube muss der Auftrittbolzen mit
einer Zange festgehalten werden (der Auftritt-
bolzen muss vor dem Zerkratzen geschützt
