Gebrauchsanweisung SPEEDY A1 & A2
Kordel
mittig nach
vorne ziehen

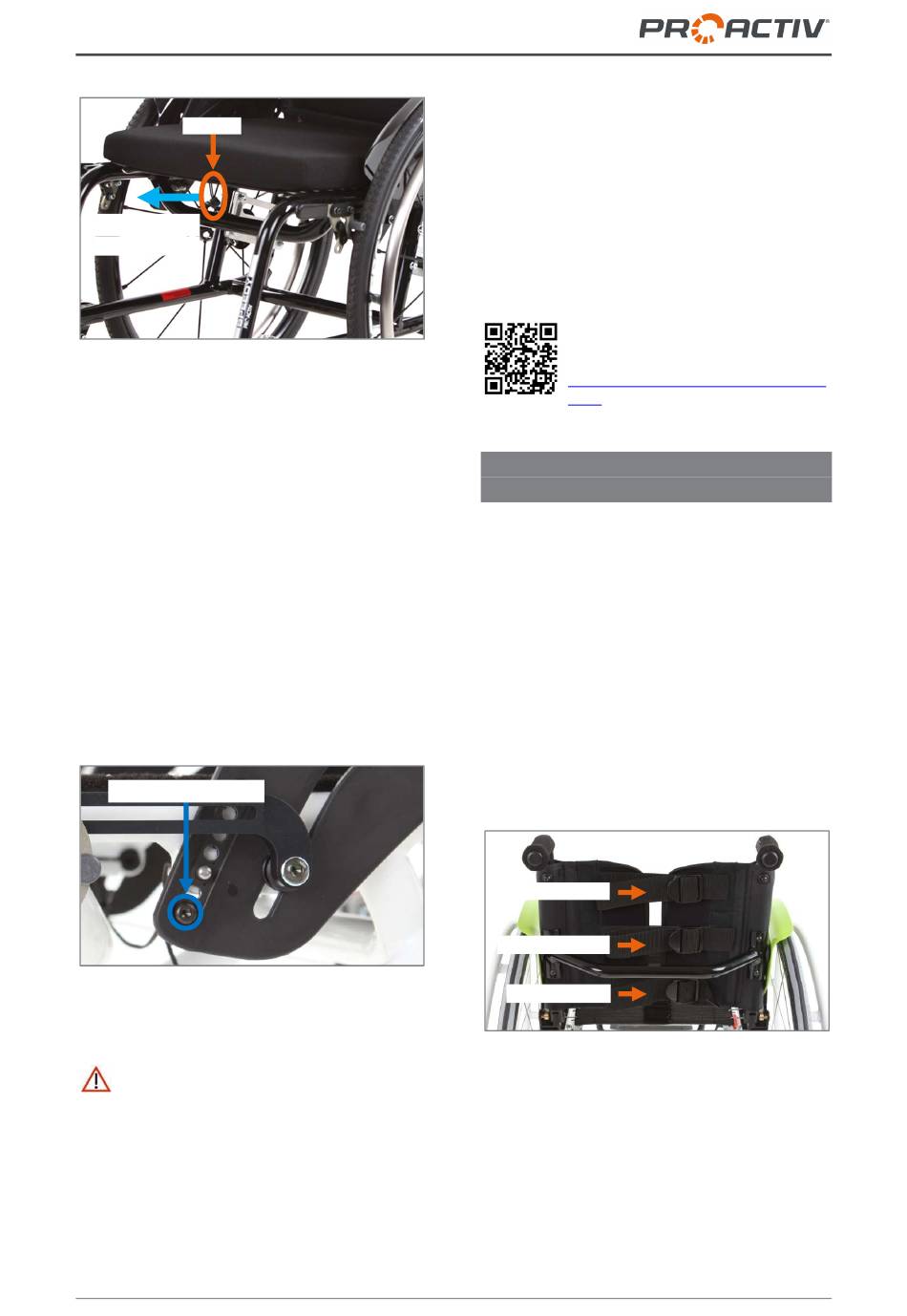

Abbildung 22: Kordel für die Betätigung der Rast-
bolzen und damit zur Verstellung des Rückenleh-
nenwinkels
Wenn Sie beide Rastbolzen durch Ziehen an
der Kordel gelöst haben, können Sie die Rü-
ckenlehne nach Wunsch verstellen und durch
Loslassen der Kordel neu arretieren. Hierbei ist
vor der erneuten Belastung auf das sichere
Arretieren der beiden Rastbolzen in den ge-
wünschten Arretierungslöchern (rechts und
links gleiche Position) zu achten.
Im Verstellbereich der Rückenlehne kann als
Begrenzung eine Anschlagschraube montiert
sein.
Anschlagschraube
Abbildung 23: Anschlagschraube (Ansicht von Pro-
duktaußenseite)
Überprüfen Sie nach jeder Verstellung
des Rückenlehnenwinkels die feste Arretierung
der Rückenlehne über die Rastbolzen.
Um die Rückenlehne abzufalten, ziehen Sie
mittig an der Kordel nach vorne und klappen
Sie gleichzeitig die Rückenlehne nach unten
bis sie auf der Sitzfläche aufliegt. Wenn Sie die
Rückenlehne wieder in den gewünschten Win-
kel bringen möchten, gehen Sie wie anfangs
bei der Winkelverstellung der Rückenlehne
beschrieben vor.
Video Einstellung des Rückenlehnen-
winkels & Abfalten:
https://www.youtube.com/watch?v=rXdDUbi
nJW4
18.2 Anpassrücken & seine Einstell-
möglichkeiten
Das Rückensystem "Anpassrücken und Rü-
ckenpolster" besteht aus einem Gurtsystem
und einem Rückenpolster. Der Durchhang der
Rückenlehne kann über die Gurte mit Spann-
ösen den individuellen Bedürfnissen angepasst
werden.
Nehmen Sie dazu zuerst das übergelegte Rü-
ckenpolster ab, welches über Klett-Flausch-
Bänder angebracht ist. Das darunterliegende
Gurtsystem ist werksseitig so eingestellt, dass
der obere und untere Gurt einen Durchhang
von ca. 2 cm haben. Die mittleren Gurte sind
für eine gute Lordosestütze straff gezogen.
oberer Gurt
mittlerer Gurt
unterer Gurt
Abbildung 24: Gurtsystem der anpassbaren
Rückenbespannung mit drei Gurten
20
