CVM-C10

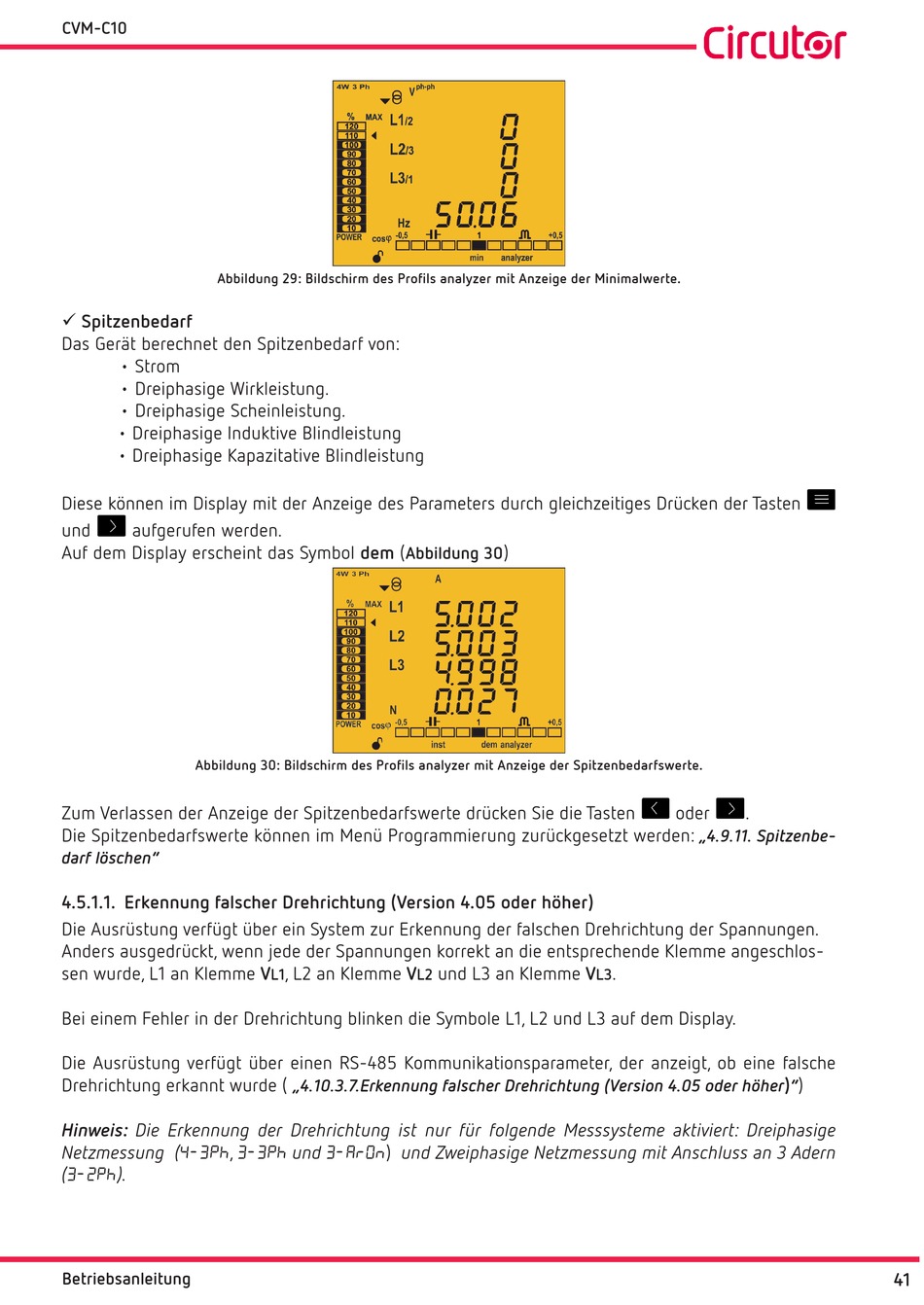

Abbildung 29: Bildschirm des Profils analyzer mit Anzeige der Minimalwerte�
Spitzenbedarf
Das Gerät berechnet den Spitzenbedarf von:
• Strom
• Dreiphasige Wirkleistung.
• Dreiphasige Scheinleistung.
• Dreiphasige Induktive Blindleistung
• Dreiphasige Kapazitative Blindleistung
Diese können im Display mit der Anzeige des Parameters durch gleichzeitiges Drücken der Tasten
und
aufgerufen werden.
Auf dem Display erscheint das Symbol dem (
Abbildung 30: Bildschirm des Profils analyzer mit Anzeige der Spitzenbedarfswerte�
Zum Verlassen der Anzeige der Spitzenbedarfswerte drücken Sie die Tasten
Die Spitzenbedarfswerte können im Menü Programmierung zurückgesetzt werden:
darf löschen"
4�5�1�1� Erkennung falscher Drehrichtung (Version 4�05 oder höher)
Die Ausrüstung verfügt über ein System zur Erkennung der falschen Drehrichtung der Spannungen.
Anders ausgedrückt, wenn jede der Spannungen korrekt an die entsprechende Klemme angeschlos-
sen wurde, L1 an Klemme V
Bei einem Fehler in der Drehrichtung blinken die Symbole L1, L2 und L3 auf dem Display.
Die Ausrüstung verfügt über einen RS-485 Kommunikationsparameter, der anzeigt, ob eine falsche
Drehrichtung erkannt wurde (
Hinweis: Die Erkennung der Drehrichtung ist nur für folgende Messsysteme aktiviert: Dreiphasige
Netzmessung (4-3Ph, 3-3Ph und 3-ArOn) und Zweiphasige Netzmessung mit Anschluss an 3 Adern
(3-2Ph).
Betriebsanleitung
Abbildung 30
, L2 an Klemme V
und L3 an Klemme V
L1
L2
„4.10.3.7.Erkennung falscher Drehrichtung (Version 4.05 oder höher
)
oder
.
L3
.
„4.9.11. Spitzenbe-
)
)
"
