3�5�12�- MESSUNG IN ZWEIPHASEN-STROMKREISEN MIT 3 DRAHT-ANSCHLUSS, MODELL CVM-
C10-FLEX�
26
V N V
L1 L2
b a
a
b
A B A
L1
L2
N

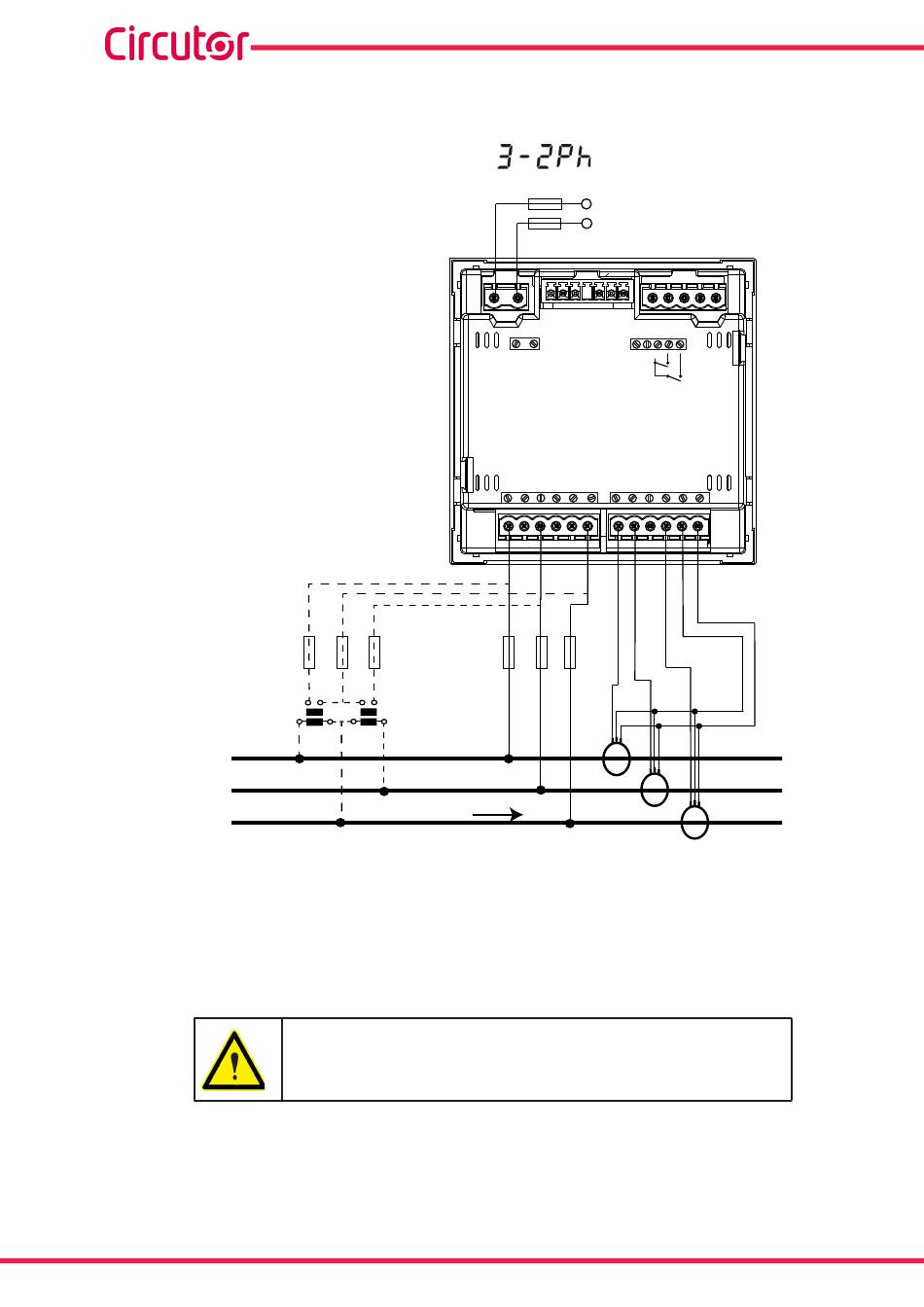

Abbildung 15: Zweiphasen-Messung mit 3 Draht-Anschluss, Modell CVM-C10-FLEX�
Der SHLD-Stecker der Sonde muss angeschlossen werden.
Messsystem:
POWER SUPPLY
Ph-Ph
520V ~
V V
L1 L2
V V
N
L1 L2
B
LOAD
Power
Supply
RS485 INPUTS
A(+) B(-) I1 I2
GND
Ph-N
300V ~
FLEX-MAG (100mV~ )
V N
L1 L2 L3 LN C SHLD
L3
LN
L1 L2
C
SHLD
