CVM-C10
4�10�- KOMMUNIKATION
Die CVM-C10 verfügen über eine RS-485-Kommunikationsschnittstelle.
Die Anlage besitzt serienmäßig zwei Kommunikationsprotokolle: MODBUS RTU ® und BACnet�
Im Konfigurationsmenü werden das Protokoll und die Konfigurationsparameter ausgewählt. (
RS-485-Kommunikation: Protokoll"
Hinweis: BACnet-Protokoll bei Anlagen mit der Version 3.00 oder höher verfügbar.
4�10�1� ANSCHLUSSBELEGUNG
Das RS-485-Netzwerk muss mit Hilfe von geschirmten Twisted-Pair-Kabeln (mindestens 3 Drähte)
aufgebaut werden, wobei die maximale Entfernung zwischen dem CVM-C10 und der Master-Einheit
1200 Meter
betragen darf.
An diesen Bus können maximal 32 CVM-C10 angeschlossen werden.
Zur Kommunikation mit der Master-Einheit muss ein intelligenter Protokollumsetzer von RS-232 auf
RS-485 verwendet werden.
Betriebsanleitung
)
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232
USB
Ethernet
Profibus
...
RS-485
A ( + )
B ( - )
OUTPUTS
S0- S0+ S0+
RS485
INPUTS
A(+) B(-)
I1 I2
POWER SUPPLY
Rc R2 R1
Tc T2 T1
GND
Ph-Ph
Ph-N
300V ~
520V ~
P1
P2
P1
P2 P1
P2
L1
L2
L3
V
V
V
N
L1
L2
L3
S1
S2
S1
S2
S1
S2

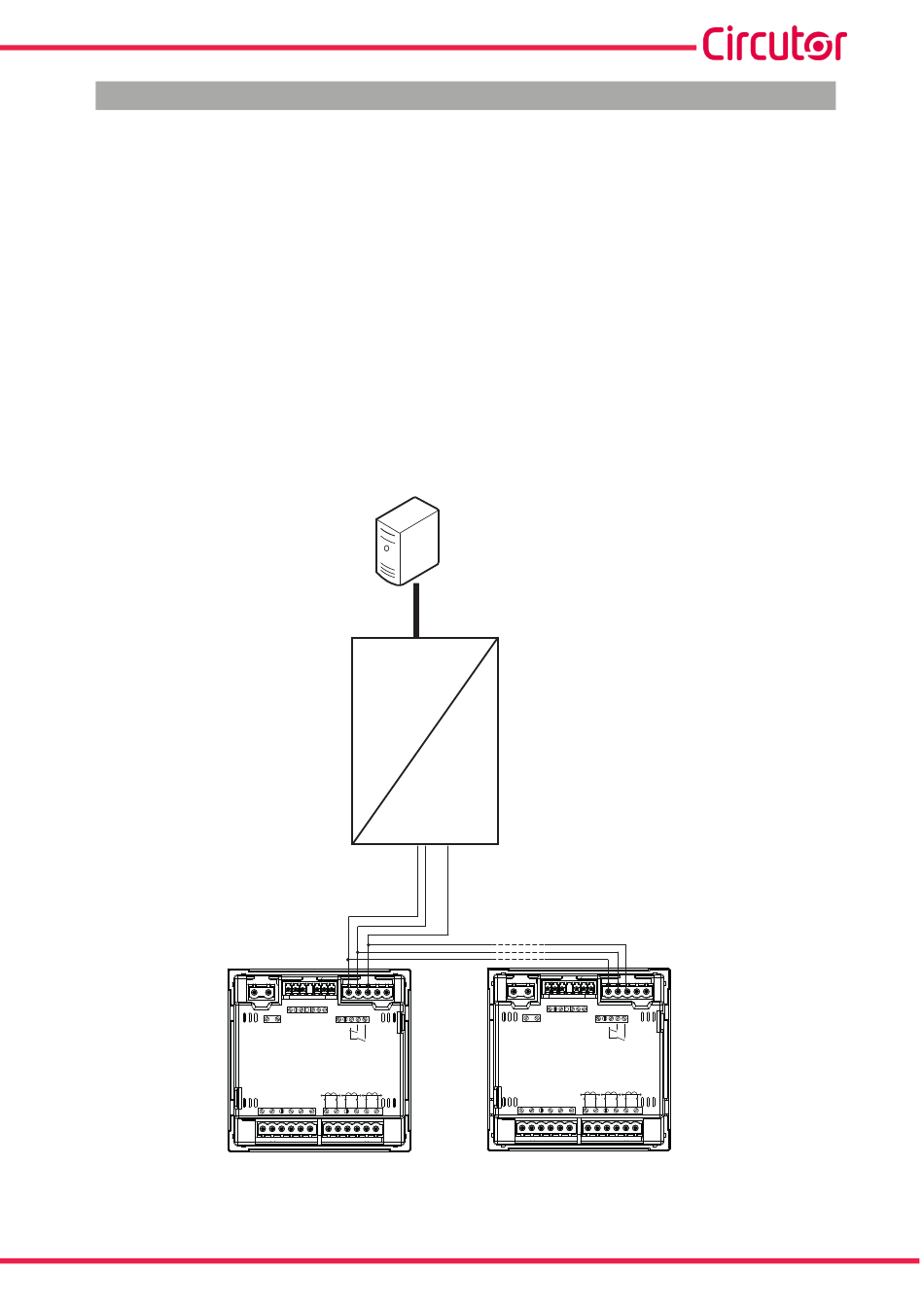

Abbildung 34: Übersicht der Anschlüsse RS-485�
RS-485
S
OUTPUTS
S0- S0+ S0+
RS485
A(+) B(-)
POWER SUPPLY
Rc R2 R1
Tc T2 T1
GND
Ph-Ph
Ph-N
300V ~
520V ~
P1
P2
P1
L1
L2
V
V
V
N
L1
L2
L3
S1
S2
S1
S2
„4.9.29.
INPUTS
I1 I2
P2 P1
P2
L3
S1
S2
73
