CVM-C10
4�4�- LED-ANZEIGEN
Das Gerät CVM-C10 ist mit 3 LEDs ausgestattet:
- CPU zeigt an, dass das Gerät eingeschaltet ist, und blinkt jede Sekunde.
- ALARM leuchtet auf, wenn ein Alarm aktiv ist.
- TASTE LED leuchtet bei Betätigung einer beliebigen Taste.
4�5�- FUNKTIONSPROFILE
Das CVM-C10 verfügt über 3 Funktionsprofile einschließlich der dem gewählten Profil entsprechenden
Anzeigebildschirme:
Profil Analyser analyzer
Profil Energieeffizienz e
Profil Benutzer user
4�5�1� PROFIL ANALYZER
Im Profil Analyser der Anlage sieht man 11 verschiedene Bildschirme (
Spannungs- und Stromoberschwingungen bis zur 31. Oberschwingung jeder der Linien L1, L2 und L3
(„4.6.- HARMONISCHE")
Betriebsanleitung

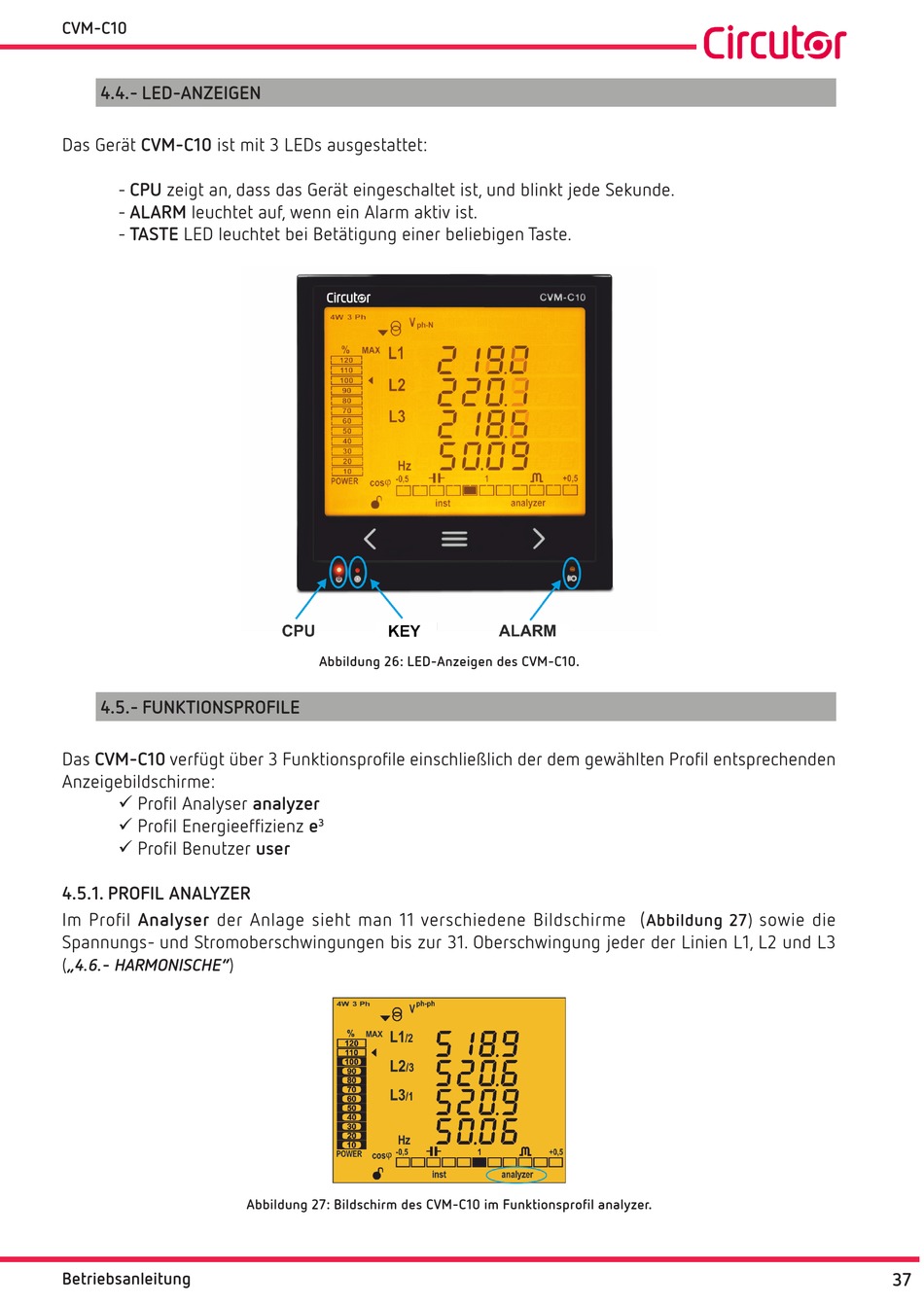

Abbildung 26: LED-Anzeigen des CVM-C10�
3
Abbildung 27: Bildschirm des CVM-C10 im Funktionsprofil analyzer�
sowie die
Abbildung 27)
37
