CVM-C10
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der Taste
, um so die restlichen Werte verändern zu können.
Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste
und die zuvor programmierten Werte können erneut verändert werden.
Zur Bestätigung des Wertes drücken Sie
Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte Wert
gelöscht.
Einstellbarer Maximalwert: 10000.
Einstellbarer Minimalwert: 1.
Spannungsverhältnis x Stromverhältnis < 600000.
Hinweis: Das Verhältnis ist die Beziehung zwischen Primär- und Sekundärseite.
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�4� SEKUNDÄRSEITE DES STROMWANDLERS (MODELL CVM-C10-ITF)
Zur Bestätigung des Wertes drücken Sie
Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste
4�9�5� PRIMÄRSEITE NEUTRALLEITERSTROM (MODELLE CVM-C10-ITF-IN UND CVM-C10-MC-IN)
Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der Taste
, um so die restlichen Werte verändern zu können.
Betriebsanleitung
3 Sekunden lang, das Symbol prog erlischt im Display.

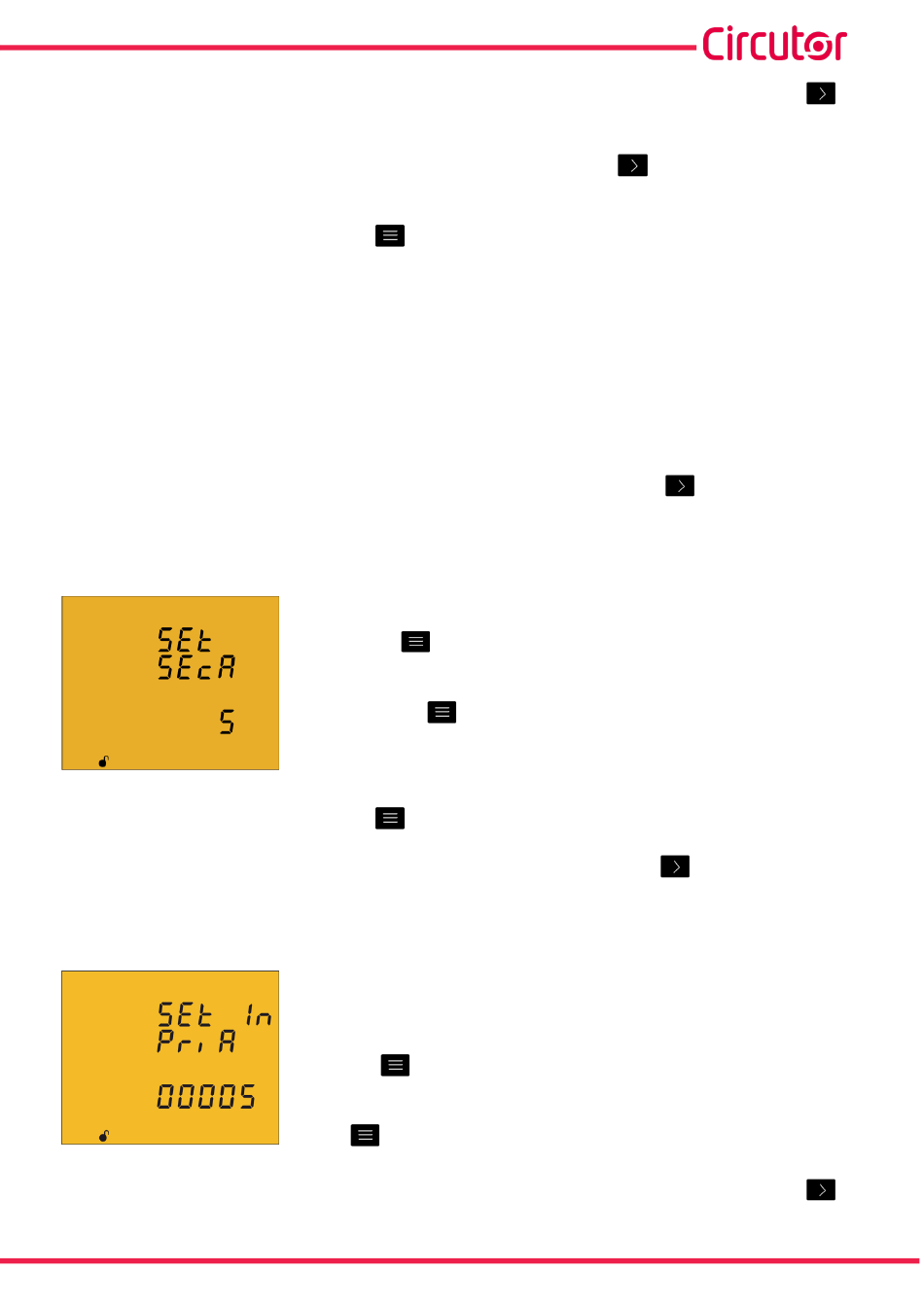

In diesem Bildschirm wird die Sekundärseite des Stromwandlers
ausgewählt.
Um den Wert der Sekundärseite des Wandlers zu bearbeiten, drücken
Sie die Taste
3 Sekunden lang. Im unteren Bereich des Bildschirms
erscheint das Symbol prog�
Mit dieser Taste
kann zwischen den zwei möglichen Optionen der
Sekundärseite des Stromwandlers gewechselt werden (1A oder 5A).
3 Sekunden lang, das Symbol prog erlischt im Display.
In diesem Bildschirm wird die Primärseite des Stromwandlers für
Neutralleiterstrommessung programmiert.
Um den Wert der Primärseite des Wandlers zu bearbeiten, drücken Sie
die Taste
3 Sekunden lang. Im unteren Bereich des Bildschirms
erscheint das Symbol prog�
Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals die
Taste
, dadurch wird der Wert der blinkenden Ziffer erhöht.
wieder zur ersten Ziffer
49
