CVM-C10
4�3�- DISPLAY
Das Gerät verfügt über ein LCD-Display mit Hintergrundbeleuchtung, in dem alle in der Tabelle 2 an-
gegebenen Parameter angezeigt werden.
Das Display ist in vier Bereiche unterteilt, (
Bereich Daten pro Phasen für die Anzeige der Momentan-, Maximal-, und Minimalwerte
jeder einzelnen Phase, für die das Gerät eine Messung oder Berechnung durchführt.
Bereich Gesamtdaten für die Anzeige der Gesamtwerte, die von dem Gerät gemessen oder
berechnet werden.
Analoge Anzeige zur Anzeige der % der Ist-Leistung der Anlage.
Anzeige Cos
φ - PF
tors.
4�3�1� ANZEIGE COS
φ - PF (LEISTUNGSFAKTOR)
In dieser Anzeigeleiste wird der Wert Cos
angezeigt.
Über das Menü Programmierung kann der Parameter ausgewählt werden, der angezeigt werden soll.
(„4.9.14. Auswahl der Anzeigeleiste Cos φ - PF im Display")
Hinweis: Diese Leiste wird für die Messkonventionen IEC und IEEE nicht angezeigt.
Betriebsanleitung
Abbildung 23

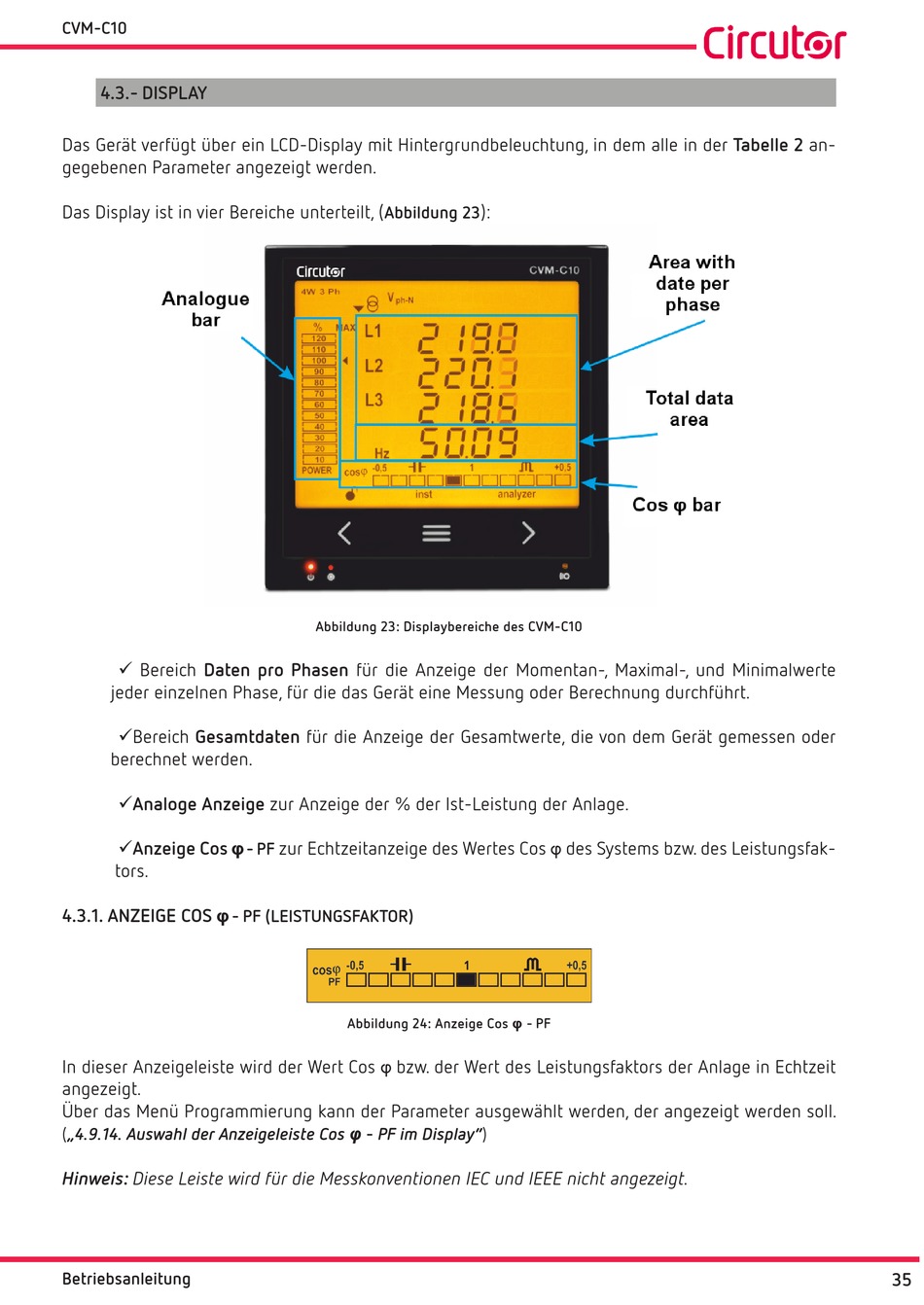

Abbildung 23: Displaybereiche des CVM-C10
zur Echtzeitanzeige des Wertes Cos
Abbildung 24: Anzeige Cos φ - PF
bzw. der Wert des Leistungsfaktors der Anlage in Echtzeit
φ
):
des Systems bzw. des Leistungsfak-
φ
35
