CVM-C10
4�5�3� USER
Dieses Profil wird mit dem Symbol user im unteren Bereich des Bildschirms angezeigt (
).
Abbildung 32

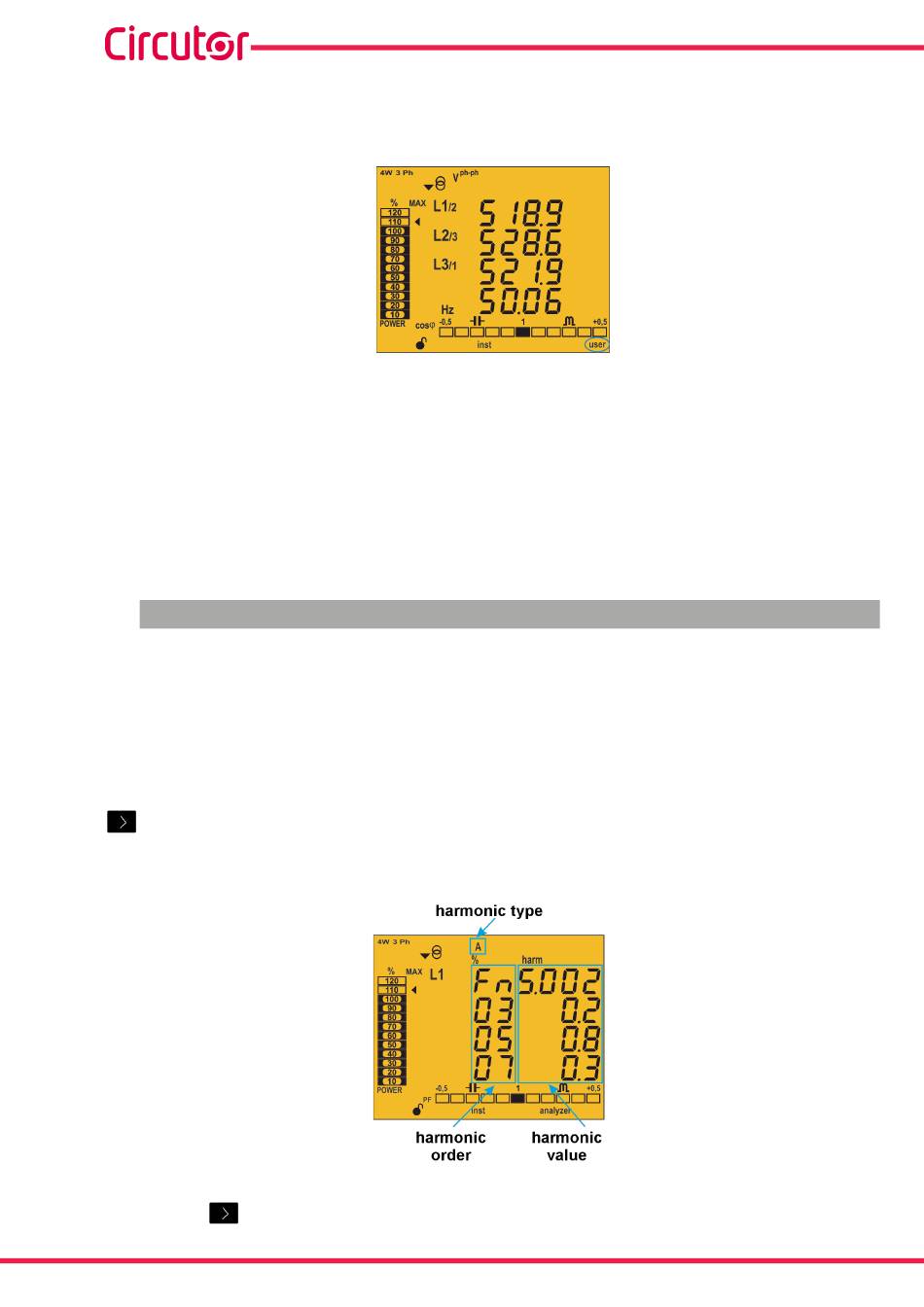

Abbildung 32: Bildschirm des CVM-C10 im Funktionsprofil user�
In diesem Profil werden die im Menü Programmierung ausgewählten Bildschirme angezeigt
(„4.9.12. Auswahl des Funktionsprofils").
Hinweis: Wenn Sie die Anzeige eines Bildschirms nicht ausgewählt haben, startet das Gerät neu und
zeigt standardmäßig den Bildschirm Phase-Neutralspannung an.
Es werden ebenfalls die Spannungs- und Stromoberschwingungen bis zur 31. Oberschwingung jeder
der Linien L1, L2 und L3 angezeigt
)
(„4.6.- HARMONISCHE"
4�6�- HARMONISCHE
Das Gerät kann die Harmonischen von Spannung und Strom bis zur 31. Harmonischen von den einzel-
nen Phasen L1, L2 und L3 anzeigen.
Die Anzeige kann im Menü Programmierung deaktiviert werden (
„4.9.18. Aktivierung des Anzeigebild-
schirms der Harmonischen.").
Die Anzeigebildschirme der Harmonischen können in jedem Funktionsprofil durch Drücken der Taste
nach dem letzten Profilbildschirm aufgerufen werden.
Die Anzeige der Harmonischen erfolgt gemäß
.
Abbildung 33
Abbildung 33: Anzeige der Stromharmonischen im CVM-C10�
Mit der Taste
wechseln Sie zur nächsten Anzeige von Harmonischen.
