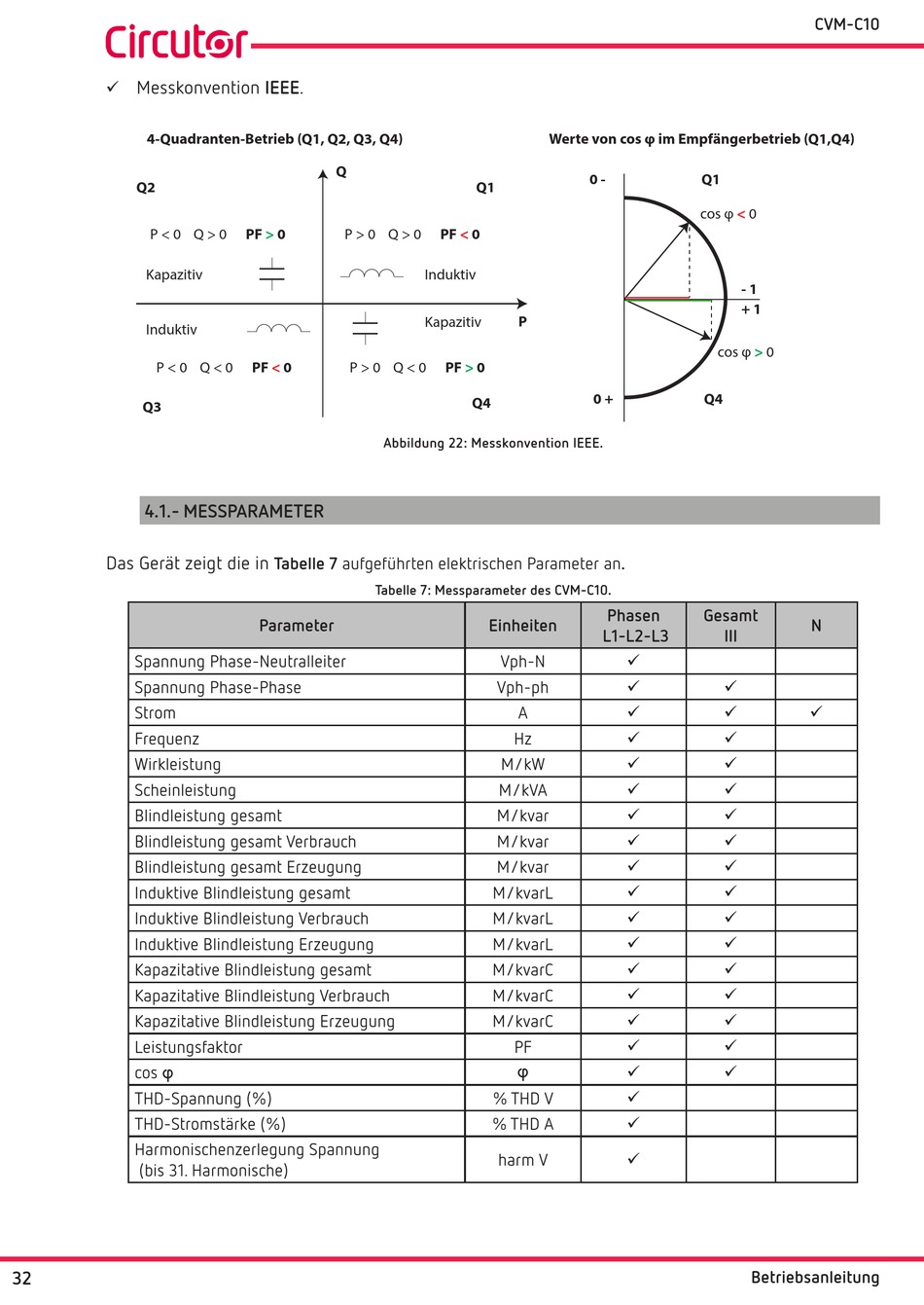

4�1�- Messparameter - Circutor CVM-C10 Betriebsanleitung

Messkonvention IEEE.

4-Quadranten-Betrieb (Q1, Q2, Q3, Q4)
mode (Q1,Q4)
Q2
P < 0 Q > 0
Kapazitiv
Induktiv
P < 0 Q < 0
Q3
4�1�- MESSPARAMETER
Das Gerät zeigt die in
Spannung Phase-Neutralleiter
Spannung Phase-Phase
Strom
Frequenz
Wirkleistung
Scheinleistung
Blindleistung gesamt
Blindleistung gesamt Verbrauch
Blindleistung gesamt Erzeugung
Induktive Blindleistung gesamt
Induktive Blindleistung Verbrauch
Induktive Blindleistung Erzeugung
Kapazitative Blindleistung gesamt
Kapazitative Blindleistung Verbrauch
Kapazitative Blindleistung Erzeugung
Leistungsfaktor
cos φ
THD-Spannung (%)
THD-Stromstärke (%)
Harmonischenzerlegung Spannung
(bis 31. Harmonische)
32
Q
PF > 0
P > 0 Q > 0
PF < 0
P > 0 Q < 0
Abbildung 22: Messkonvention IEEE�
Tabelle 7 aufgeführten elektrischen Parameter an�
Tabelle 7: Messparameter des CVM-C10�
Parameter
Werte von cos φ im Empfängerbetrieb (Q1,Q4)
0 -
Q1
PF < 0
Induktiv
P
Kapazitiv
PF > 0
0 +
Q4
Einheiten
Vph-N
Vph-ph
A
Hz
M/kW
M/kVA
M/kvar
M/kvar
M/kvar
M/kvarL
M/kvarL
M/kvarL
M/kvarC
M/kvarC
M/kvarC
PF
φ
% THD V
% THD A
harm V
Q1
<
cos φ 0
- 1
+ 1
cos φ > 0
Q4
Phasen Gesamt
L1-L2-L3 III

 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 



Betriebsanleitung
CVM-C10
N

