Circutor CVM-C10 Betriebsanleitung Seite 40

Weitere Anzeigen dieser Bildschirme:
 Maximalwerte
Zur Anzeige der Maximalwerte auf dem gewählten Bildschirm 2 Sekunden die Taste
Diese werden 30 Sekunden lang angezeigt. Auf dem Display erscheint das Symbol max (
Die Maximal- und Minimalwerte können im Menü Programmierung zurückgesetzt werden. (
Maximal- und Minimalwerte löschen"
 Minimalwerte
Zur Anzeige der Minimalwerte im gewählten Bildschirm drücken Sie die Taste
Diese werden 30 Sekunden lang angezeigt. Auf dem Display erscheint das Symbol min (
Die Maximal- und Minimalwerte können im Menü Programmierung zurückgesetzt werden. (
Maximal- und Minimalwerte löschen"
40

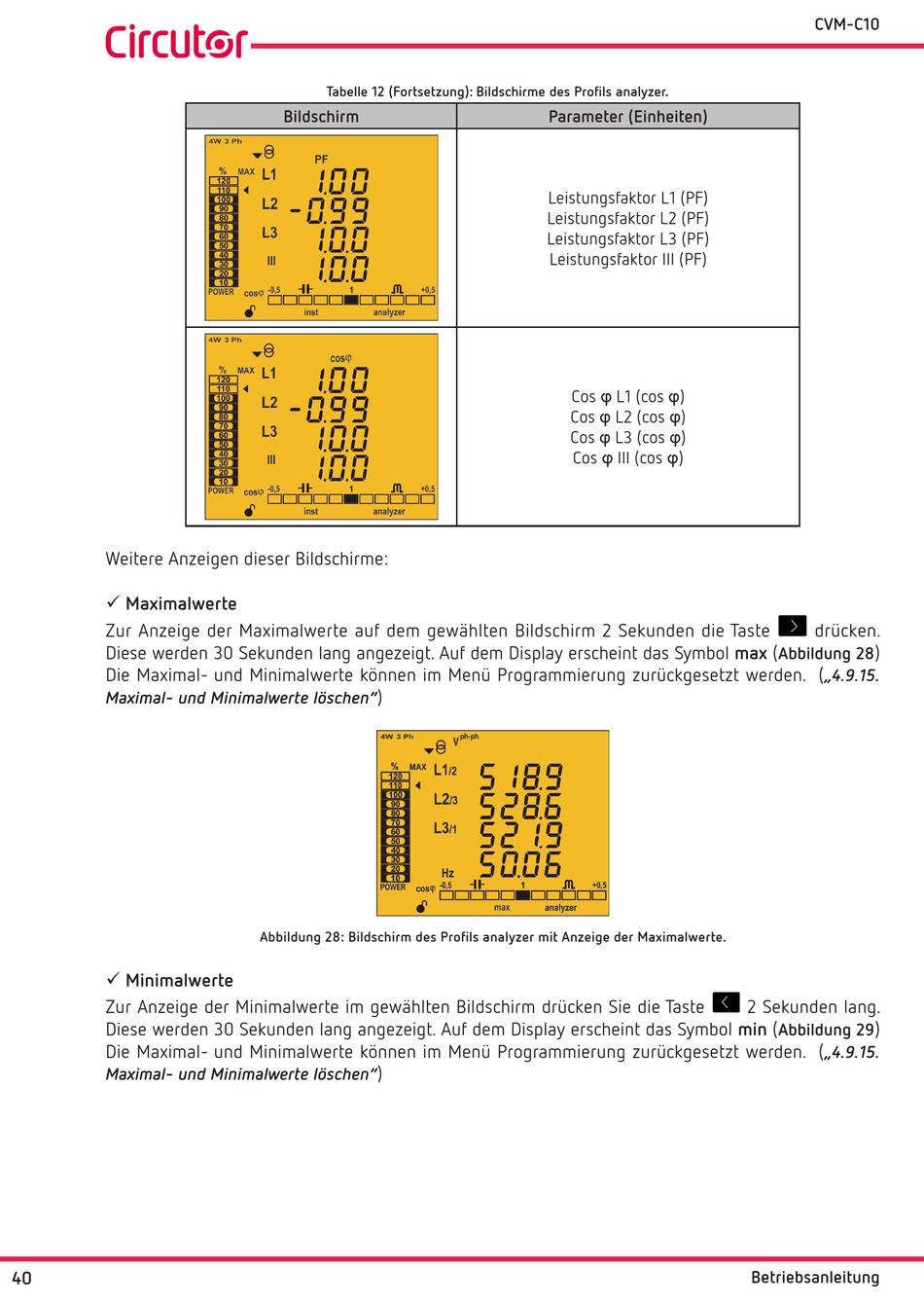

Tabelle 12 (Fortsetzung): Bildschirme des Profils analyzer�
Bildschirm
)
Abbildung 28: Bildschirm des Profils analyzer mit Anzeige der Maximalwerte�
)
Parameter (Einheiten)
Leistungsfaktor L1 (PF)
Leistungsfaktor L2 (PF)
Leistungsfaktor L3 (PF)
Leistungsfaktor III (PF)
Cos φ L1 (cos φ)
Cos φ L2 (cos φ)
Cos φ L3 (cos φ)
Cos φ III (cos φ)
CVM-C10
drücken.
)
Abbildung 28
„4.9.15.
2 Sekunden lang.
)
Abbildung 29
„4.9.15.
Betriebsanleitung
