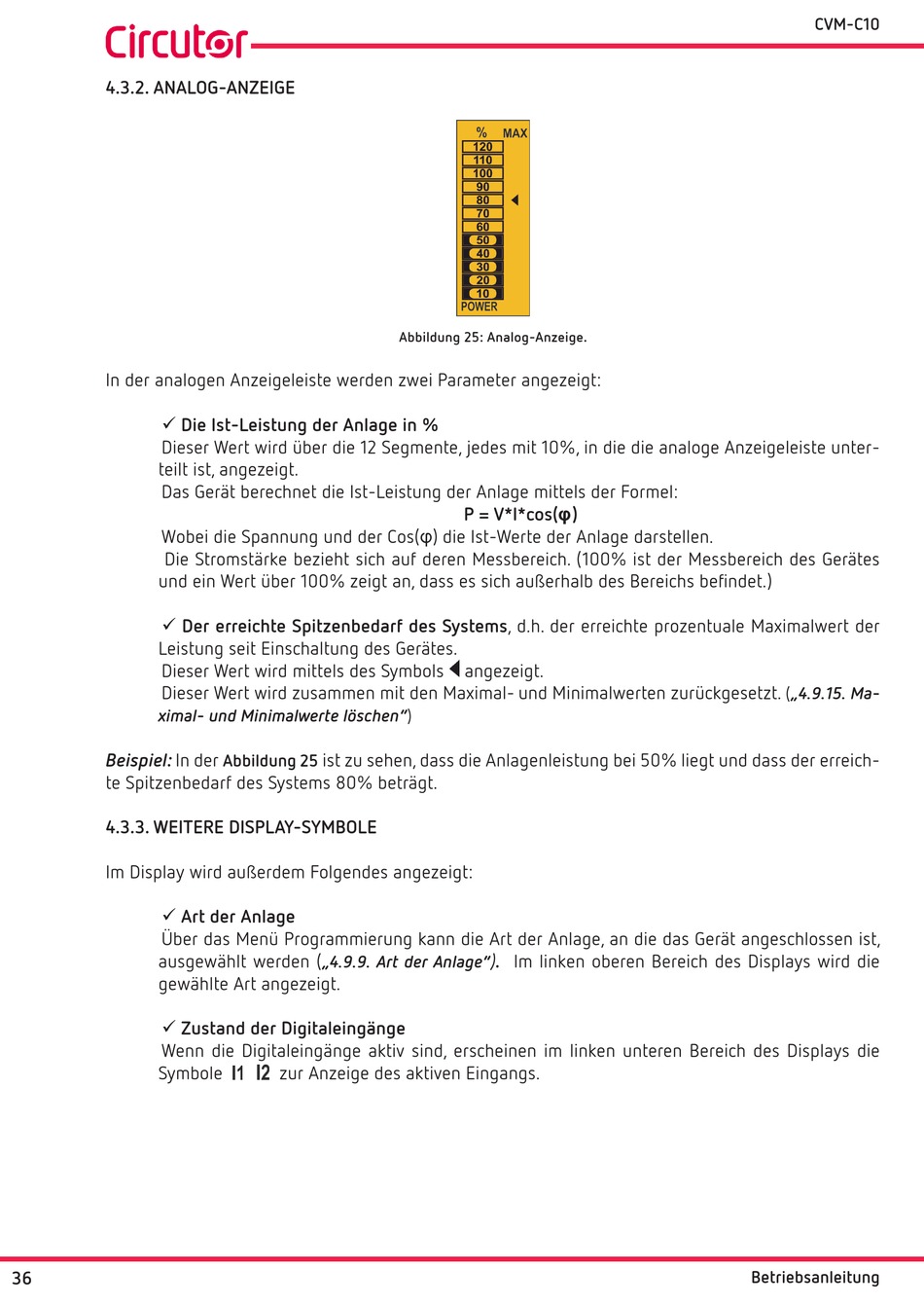

4�3�2� ANALOG-ANZEIGE
In der analogen Anzeigeleiste werden zwei Parameter angezeigt:
Die Ist-Leistung der Anlage in %
Dieser Wert wird über die 12 Segmente, jedes mit 10%, in die die analoge Anzeigeleiste unter-
teilt ist, angezeigt.
Das Gerät berechnet die Ist-Leistung der Anlage mittels der Formel:
Wobei die Spannung und der Cos(φ) die Ist-Werte der Anlage darstellen.
Die Stromstärke bezieht sich auf deren Messbereich. (100% ist der Messbereich des Gerätes
und ein Wert über 100% zeigt an, dass es sich außerhalb des Bereichs befindet.)
Der erreichte Spitzenbedarf des Systems, d.h. der erreichte prozentuale Maximalwert der
Leistung seit Einschaltung des Gerätes.
Dieser Wert wird mittels des Symbols
Dieser Wert wird zusammen mit den Maximal- und Minimalwerten zurückgesetzt.
ximal- und Minimalwerte löschen")
Beispiel: In der
te Spitzenbedarf des Systems 80% beträgt.
4�3�3� WEITERE DISPLAY-SYMBOLE
Im Display wird außerdem Folgendes angezeigt:
Art der Anlage
Über das Menü Programmierung kann die Art der Anlage, an die das Gerät angeschlossen ist,
ausgewählt werden (
gewählte Art angezeigt.
Zustand der Digitaleingänge
Wenn die Digitaleingänge aktiv sind, erscheinen im linken unteren Bereich des Displays die
Symbole
36
ist zu sehen, dass die Anlagenleistung bei 50% liegt und dass der erreich-
Abbildung 25
„4.9.9. Art der Anlage"
zur Anzeige des aktiven Eingangs.
Abbildung 25: Analog-Anzeige�
P = V*I*cos(φ)
angezeigt.
). Im linken oberen Bereich des Displays wird die
CVM-C10
(„4.9.15. Ma-
Betriebsanleitung
