2.8 Allgemeine Bemerkungen
-
Nicht mit einer Thyristor-Steuerung (niedrige Frequenz) koppeln, da die Filterkondensatoren,
die in der B1 enthalten sind, die Funktion der Thyristor-Steuerung beeinträchtigen würden,
und diese einer zu starken Belastung ausgesetzt wäre. Falls man zwei oder mehr
Steuerungen einsetzen möchte, müssen alle aus der Familie der
MOSFET-HF-Steuerungen kommen.
-
Die Steuerung nicht an eine Batterie anschließen, deren Nennspannung von der auf dem
Typenschild der Steuerung angegebenen Spannung abweicht. Ist die Batteriespannung
höher, so können die MOSFETs zerstört werden. Ist sie niedriger, so startet die
Anlage nicht.
-
Während des Ladevorganges muß die Steuerung von der Batterie getrennt sein, da sonst
die Steuerung durch die Spannungsspitzen des Ladegerätes beschädigt werden könnte,
wenn es sich um kein HF-Ladegerät handelt.
-
Die Steuerung nur mit Batterien für Elektroantrieb versorgen, keine Gleichrichter oder
Netzgeräte verwenden. (Spezielle Anwendungen auf Anfrage)
-
Aus Sicherheitsgründen bei der Inbetriebnahme das Fahrzeugs immer erst aufgebocken.
-
Nach dem Ausschalten der Anlage können die Filter-Kondensatoren noch einige Minuten
geladen sein. Um sicher an der Steuerung arbeiten zu können, ist es nötig, die Batterie
abzuklemmen und den positiven und den negativen Leistungseingang der Steuerung für
einige Sekunden mit einem Widerstand von 10-100Ohm kurzzuschließen.
2.9 Bemerkungen zum Einbau eines Not-Aus-Schalters
Beim Einbau eines Notabschaltsystems sind die untenstehenden Anschluß-Skizzen unbedingt
zu beachten! So wird sichergestellt, daß Haupt- und Steuerstromversorgung der Steuerung
gleichzeitig unterbrochen werden. Ist das nicht der Fall, so kann die Steuerung beschädigt
werden, wenn die Verbindung zur Batterie während der Energierückgewinnung unterbrochen
wird.

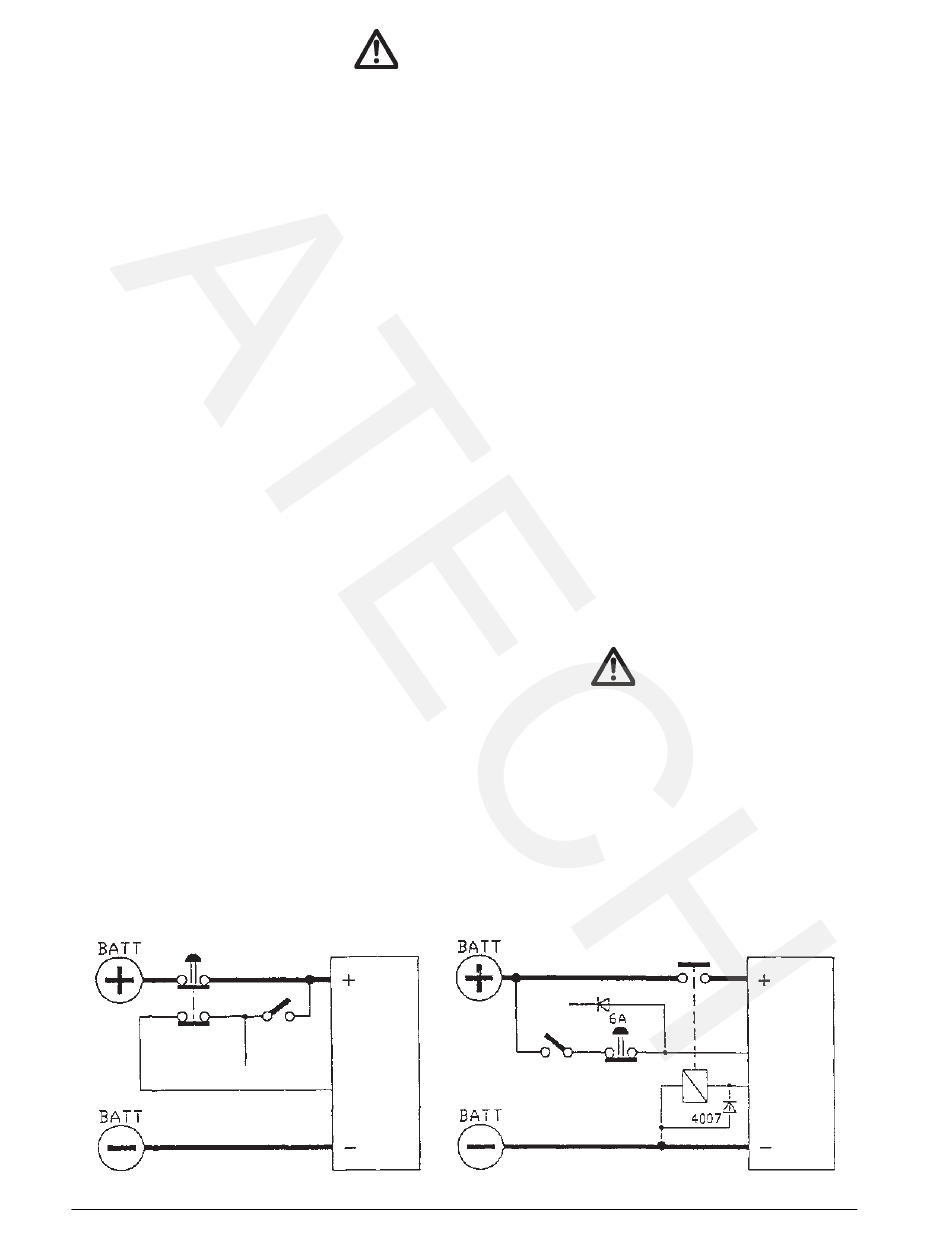

Notaus-Schalter im Hauptstromkreis
Not-
Aus-
Schalter
Schlüssel-
Hilfs-
Kontakt
zu allen
weiteren
Lasten
12
schalter
B1
E1
Notaus-Schalter im Steuerstromkreis
Generalschütz im Hauptstromkreis
zu allen
weiteren
Lasten
Schlüs-
Not-
sel-
Aus-
schalter
Schalter
- B1 -
General-
schütz
E1
B1
H3
