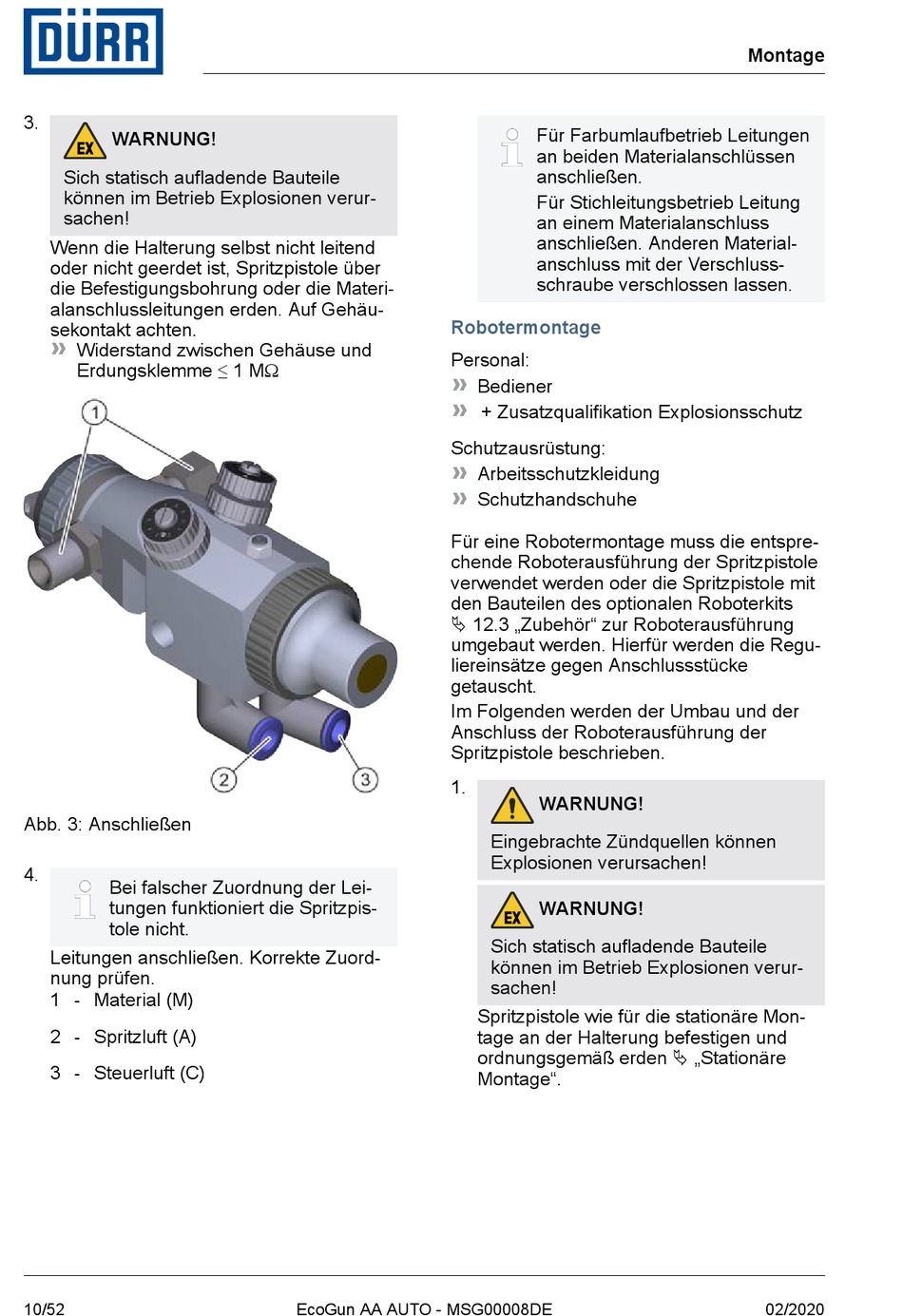

Durr EcoGun AA AUTO Betriebsanleitung Seite 10

3.
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Wenn die Halterung selbst nicht leitend
oder nicht geerdet ist, Spritzpistole über
die Befestigungsbohrung oder die Materi-
alanschlussleitungen erden. Auf Gehäu-
sekontakt achten.
Widerstand zwischen Gehäuse und
Erdungsklemme ≤ 1 MΩ
Abb. 3: Anschließen
4.
Bei falscher Zuordnung der Lei-
tungen funktioniert die Spritzpis-
tole nicht.
Leitungen anschließen. Korrekte Zuord-
nung prüfen.
1 - Material (M)
2 - Spritzluft (A)
3 - Steuerluft (C)
10/52
Robotermontage
Personal:
Schutzausrüstung:
Für eine Robotermontage muss die entspre-
chende Roboterausführung der Spritzpistole
verwendet werden oder die Spritzpistole mit
den Bauteilen des optionalen Roboterkits
Ä 12.3 „Zubehör" zur Roboterausführung
umgebaut werden. Hierfür werden die Regu-
liereinsätze gegen Anschlussstücke
getauscht.
Im Folgenden werden der Umbau und der
Anschluss der Roboterausführung der
Spritzpistole beschrieben.
1.
EcoGun AA AUTO - MSG00008DE
Für Farbumlaufbetrieb Leitungen
an beiden Materialanschlüssen
anschließen.
Für Stichleitungsbetrieb Leitung
an einem Materialanschluss
anschließen. Anderen Material-
anschluss mit der Verschluss-
schraube verschlossen lassen.
Bediener
+ Zusatzqualifikation Explosionsschutz
Arbeitsschutzkleidung
Schutzhandschuhe
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Spritzpistole wie für die stationäre Mon-
tage an der Halterung befestigen und
ordnungsgemäß erden Ä „Stationäre
Montage".
Montage
02/2020
