DE
7. Mit dem Finger überschüssiges Fett von beiden
Enden des Dichtschlauchs abwischen. Mit dem
überschüssigen Fett eine dünnen Sicht auf die
Außenfläche des Dichtschlauchs und den äußeren
O-Ring der Einsteckventildichtung auftragen.
HINWEIS
† Beim Auftragen von dielektrischem Fett in den
Dichtschlauch und auf die Nadelfassung nicht
sparsam sein. Hierdurch können Lufteinschlüsse
aus dieser Kammer entfernt werden. NICHT so viel
Fett auftragen, dass es beim Zusammenbau der
Sprühpistole zu Lufteinschlüssen kommt.
8. Eine dünne Schicht dielektrisches Fett auf den O-Ring
zur Befestigung der Dichtung auftragen und in die
äußere Aussparung einlegen.
9. Führen Sie den federbelasteten Doppellippenring
in den Dichtungshalter ein (mit der konkaven Seite
nach außen). Verwenden Sie die kurze Seite des
Distanzstücks, um die Dichtung zu positionieren.
10. Halten Sie die hintere Dichtungshalter-Unterbaugruppe
und das Distanzstück zusammen und setzen Sie
diese Teile (mit dem Distanzstück nach hinten) auf die
Rückseite der Nadelfassung und schieben Sie sie über
den Dichtungsbereich.
11. Schieben Sie die sechs (6) Federscheiben auf die
Fassung, wobei beim ersten, dritten und fünften
die konkave Seite nach vorne zeigen muss. Bei der
zweiten, vierten und sechsten muss die konkave Seite
nach hinten zeigen (siehe Abbildung 17).
WARNUNG
!
† Alle sechs (6) Federscheiben MÜSSEN wie in
Abbildung 17 dargestellt abwechselnd gedreht sein,
sonst funktioniert der Applikator nicht.

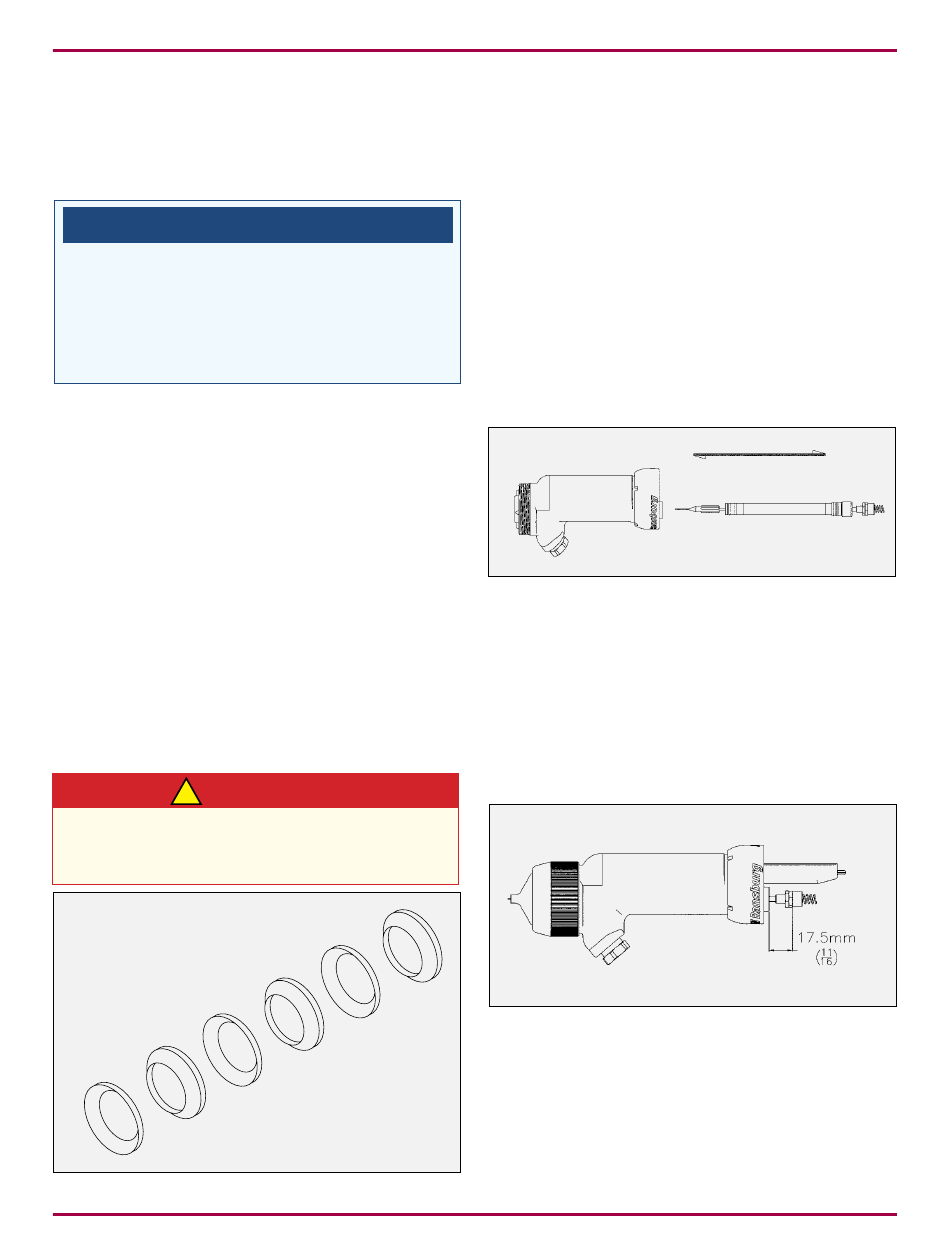

Abbildung 17: Reihenfolge der Federscheiben
AH-06-02-R16 (10/2019)
12. Positionieren Sie die Dichtungsmutter (große Öffnung
zuerst) auf den hinteren Teil der Nadelfassung.
13. Schrauben Sie die Einstellmutter des Abzugs auf den
hinteren Teil der Nadelfassung, mit dem Sechskant
nach hinten und den Federhalter mit dem Sechskant
nach vorne. Die Sechskantmuttern nicht verriegeln.
14. Bauen Sie die Nadelfassungs-Unterbaugruppe von der
Rückseite des Laufs in die Dichtungskammer, wobei
die Nadel/Elektrode nach vorne zeigen muss.
15. Drücken Sie die Nadelfassungs-Unterbaugruppe nach
vorn, bis die Dichtungsmutter auf das Gegengewinde
im Lauf trifft. Dann per Hand eindrehen, ca. um
3 Umdrehungen.
Abbildung 18: Nadelfassungseinheit in den Lauf
16. Ziehen Sie die Nadelfassung so weit wie möglich
nach hinten.
17. Bauen Sie die Flüssigkeitsdüse, Luftkappe und
Haltemutter ein (siehe „Luftkappe" und „Flüssigkeitsdüse"
im Abschnitt „Wartung").
18. Ziehen Sie die Dichtungsmutter mit dem Schrauben-
schlüsselwerkzeug am Spezial-Mehrzweck-
schraubenschlüssel bis zum Anschlag fest.
Abbildung 19: Abmessungen für die Einstellmutter
19. Drücken Sie die Nadelfassung nach vorn, bis die Nadel/
Elektrode in der Flüssigkeitsdüse sitzt.
20. Stellen Sie die Einstellmutter des Abzugs so weit vorn
an der Nadelfassung wie möglich ein.
