HOCHSPANNUNGSKABEL
Installieren Sie den Sprühapplikator im Sprühbereich
und führen Sie das Hochspannungskabel zum Netzteil.
Das Kabel muss so verlegt werden, dass es durch
Fußgänger- und Fahrzeugverkehr nicht beschädigt
werden kann. Es darf sich außerdem nicht in der Nähe von
Bereichen mit hohen Temperaturen (über 50 °C) befinden.
Der Bediener muss den Applikator frei bewegen können
und die Schlauchbiegung darf 15 cm nicht unterschreiten.
Schließen Sie das Hochspannungskabel an das Netzteil an
und ziehen Sie die Haltemutter und die Stellschraube an.
Muss das Hochspannungskabel während des Verlegens
vom Sprühapplikator getrennt werden, muss beim erneuten
Anschluss darauf geachtet werden, dass die Halterung des
Hochspannungskabels vollständig im Applikator einrastet
und die Halteschraube des Hochspannungskabels bis auf
6-8 Nm angezogen wird (siehe Abbildung 5).
HINWEIS
† Vollständige Informationen zum 9060 Netzteil
finden Sie in CP-12-01.
HV-
KABELBEFESTIGUNGS-
STELLSCHRAUBE

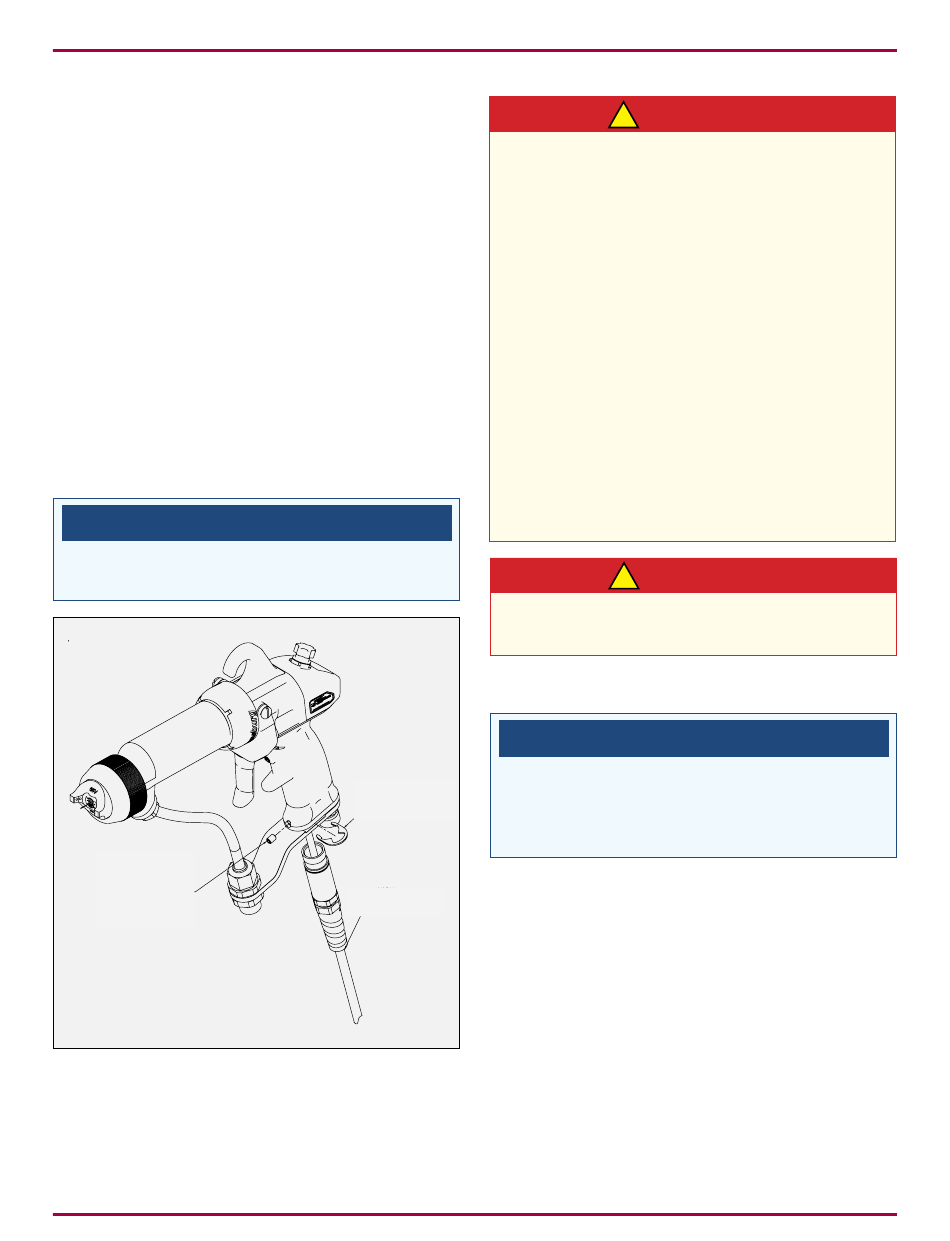

Abbildung 5: Montage und Entfernung
des Hochspannungskabels
AH-06-02-R16 (10/2019)
† Die elektrische Entladung der Ladeelektrode
darf 0,25 mJ nicht überschreiten. Damit diese
Grenze nicht überschritten wird, darf keine Energie
von der Farbzufuhr über die Farbleitung zur
Applikatorelektrode fließen. Dies wird erreicht, indem
die Farbleitung am Applikatorgriff geerdet wird.
Vergewissern Sie sich vor der Bedienung, dass der
Applikatorgriff tatsächlich geerdet ist. Die Prüfung
erfolgt an einem vollständig angeschlossenen und
betriebsbereiten System. Dazu wird ein Draht eines
Ohmmeters mit dem Griff und der andere Draht an die
Erdung des Gebäudes (Kaltwasserrohr, Gebäudeteil,
Stahl usw.) angeschlossen. Der Messwert muss im
Prinzip Null sein.
Ist der Wert größer, kontrollieren Sie, ob das Netzteil
geerdet ist (Siehe „AC-Eingangsanschlüsse -
Sicherheitsmasse" im Abschnitt „Installation").
† Das Netzteil muss ausgeschaltet sein, wenn der
Applikator entfernt oder erneut montiert wird.
FILTER
† Luftqualität Klasse 3 wird empfohlen. Luftqualität
Klasse 3 weist eine maximale Partikelgröße von 5 µm
BEFESTIGUNGSCLIP FÜR
HOCHSPANNUNGSKABEL
auf, einen Taupunkt von -20 °C und eine relative
Feuchtigkeit von 5 %.
1. Eine Luftfiltereinheit in den Lufteinlass des Netzteils
einbauen. Schließen Sie den Luftschlauch an
HOCHSPANNUNGSKABEL
den mit „out" markierten Anschluss an. Schließen
Sie die werkseitige geregelte (100 psig - 6,9 bar
max.) Luftversorgung an den Filtereingang an.
Der Filter MUSS so installiert werden, dass der Pfeil
in Flussrichtung zeigt. (Hinweise finden Sie in der
entsprechenden Anleitung zur Filtermontage.)
Wenn der Sprühapplikator ausgelöst wurde,
schließt der entstehende Luftstrom die Kontakte
des Luftstromschalters und aktiviert somit die
Hochspannung am Sprühapplikator.
26 / 75
MONTAGE
WARNUNG
!
WARNUNG
!
HINWEIS
