21. Stellen Sie den Federhalter der Nadelfassung ein,
bis sich die Rückseite des Sechskants 11/16" von
der hinteren Fläche der Dichtungskammer des Laufs
befindet (siehe Abbildung 19).
22. Halten Sie den Federhalter fest und schrauben Sie die
vordere Einstellmutter des Abzugs nach hinten, bis sie
sich berühren. Verwenden Sie zwei 3/8" Maulschlüssel,
um die Einstellmuttern auf der Nadelfassung
zu verriegeln.
VORSICHT
!
† Überdrehen Sie die Sechskant-Einstellmuttern
NICHT, da das Kunststoffgewinde sonst beschädigt
werden oder die Nadelfassung brechen könnte.
Normalerweise reicht ein handfestes eindrehen.
Maximales Drehmoment: 13-17 nm).
Befestigung des Laufs am Griff
1. Wenn die Befestigungsmutter des Laufs entfernt wurde,
muss sie wieder eingebaut werden, bevor der Lauf am
Griff befestigt werden kann.
2. Bringen Sie die Befestigungsmutter über den hinteren
Teil des Laufs und schieben Sie sie so weit wie möglich
nach vorn.
3. Spreizen Sie den Haltering und schieben Sie ihn auf
den Lauf. Beginnen Sie an der einen Seite und heben
Sie den Haltering über den Rückhalterand. Drehen Sie
ihn in Position.
4. Platzieren Sie das große Loch der Dichtung über
die Nadelfassung und auf die Unterseite der
Dichtungskammer des Laufs.
5. Während Sie den Lauf mit der Luftdüse nach unten
halten, bauen Sie die Nadelfassungsfeder in den
Federhalter ein. Richten Sie das hintere Ende der
Laufbaugruppe auf das Gegenstück der Griffbaugruppe
und die Nadelfassungsfeder mit der Federaussparung
im Griff aus. Schieben Sie den Lauf in die Vertiefung
im Griff, bis sie an der Dichtung liegt. Stellen Sie sicher,
dass die Feder der Nadelfassung ordnungsgemäß in
der Aussparung des Griffs liegt.
6. Halten Sie den Lauf und schrauben Sie die Haltemutter
per Hand auf den Griff und ziehen Sie ihn dann mit dem
Spezial-Mehrzweckschraubenschlüssel fest
HINWEIS
† Ziehen Sie den Haltering auf 11-13,5 nm fest
bzw. ziehen Sie ihn per Hand fest und dann um eine
weitere Sechstel- bis Achtelumdrehung mit dem
Spezial-Mehrzweckschraubenschlüssel.
AH-06-02-R16 (10/2019)
C W

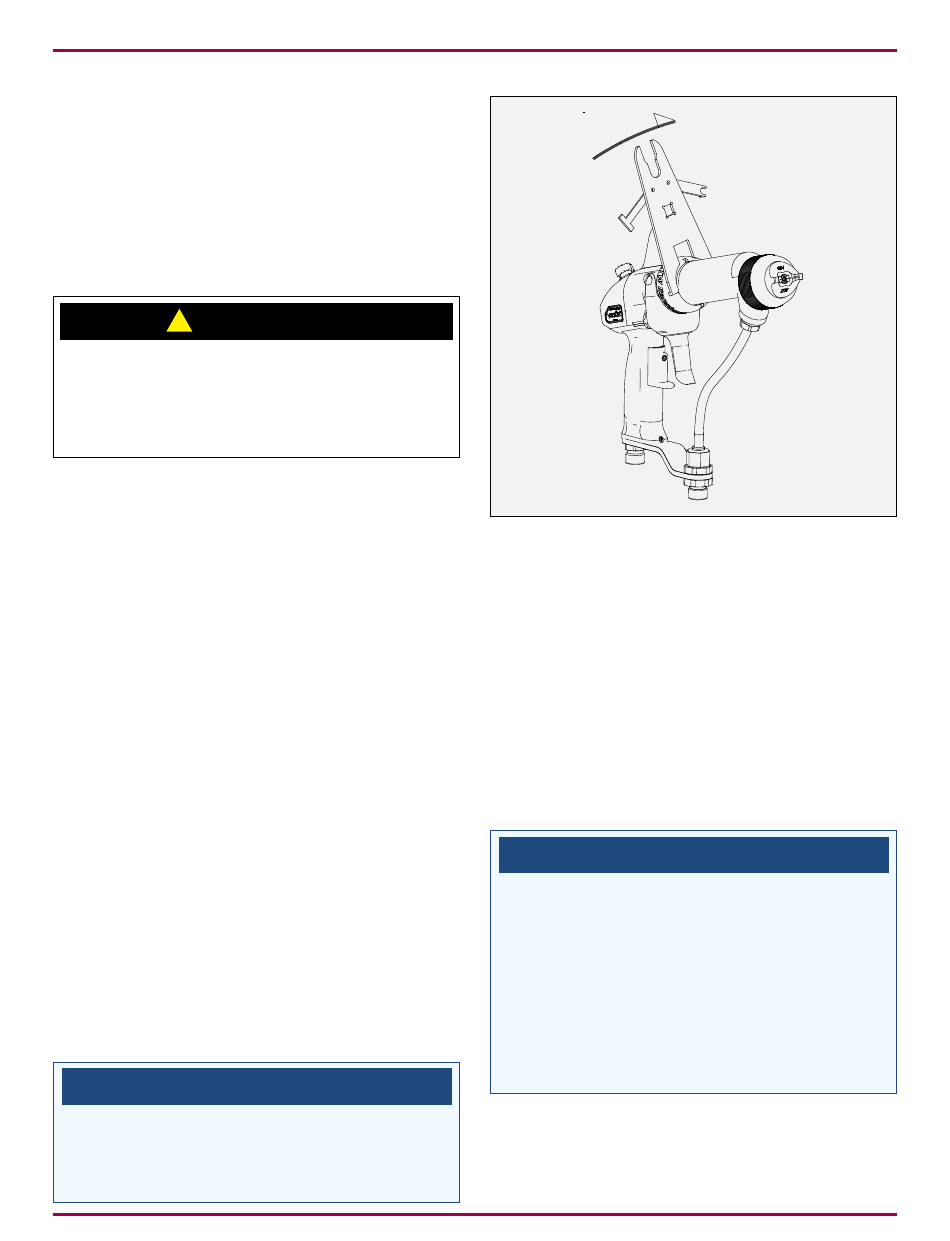

Abbildung 20: Lauf auf Griffbaugruppe
7. Prüfen Sie den Abstand zwischen der Rückseite
des Federhalters und des Griffs. Es sollten
ca. 1/8" sein. Andernfalls einen oder mehrere der
folgenden Punkte prüfen:
• Die Dichtung wurde nicht eingebaut
• Lose Haltemutter
• Lose Flüssigkeitsdüse
• Falsche Anpassung der
Einstellmutter und des Federhalters des Abzugs.
8. Sichern Sie den Abzug mit den zwei (2) Ansatzschrauben.
† Der Weg der Nadelfassung MUSS geprüft
werden. Der Luftventilschaft muss eingerastet
sein und leicht nach hinten bewegt sein, bevor der
Abzug in die Einstellmutter des Abzugs einrastet.
Wenn dies nicht passiert, müssen entweder die
Einstellmutter des Abzugs oder die Stellschraube
des Abzugs eingestellt werden. Der Abstand von
11/16" ist nur ein Startpunkt für die Einstellung des
Abzugs und kann noch angepasst werden, um eine
ordnungsgemäße Auslösesequenz zu erhalten.
