DE
GEGEN DEN
C C W
UZS

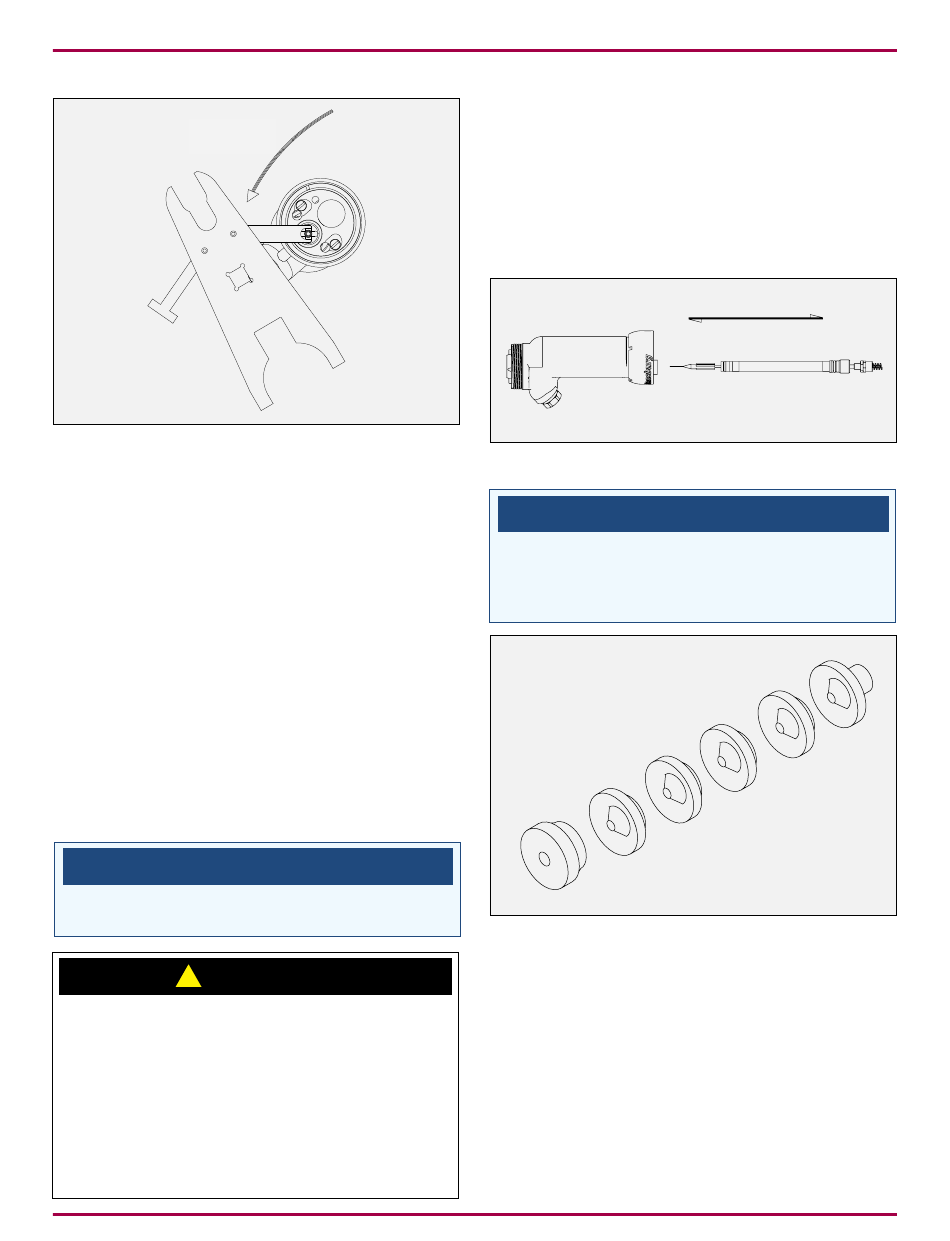

Abbildung 13: Ausbau der Nadelfassung
3. Halten Sie den Lauf in einer Hand und entfernen Sie
die Nadelfassungseinheit aus der Dichtungskammer
des Laufs, indem Sie fest daran ziehen. Die
Einstellmutter des Abzugs kann wieder eingebaut
werden, um zusätzlichen Halt zu haben. Wenn sich die
Nadelfassung nicht aus dem Lauf ziehen lässt, gehen
Sie folgendermaßen vor.
a.
Entfernen Sie die Nadel/Elektrode von
der Nadelfassung.
b.
Ziehen Sie die Nadelfassung vom Ende des Laufs.
c.
Legen Sie den Lauf auf eine Arbeitsplatte. Halten
Sie den Lauf mit der Vorderseite nach oben in
einer Hand und drücken Sie eine Holz- oder
Kunststoffdübelstange mit einem Durchmesser
von 5/16" durch die mittlere Bohrung des Laufs.
So sollten alle Dichtungskammerteile aus der
Rückseite des Laufs herausgedrückt werden.
HINWEIS
† Die sechs (6) Federscheiben lösen sich zu diesem
Zeitpunkt von der Nadelfassungseinheit.
VORSICHT
!
† ACHTEN Sie bei diesem Vorgang darauf, dass
die Innenfläche der Dichtungskammer NICHT
beschädigt wird (abgerieben oder verkratzt)! Diese
Kammer ist ein Dichtungsbereich und die gesamte
Lauf-/Applikatorbaugruppe muss ersetzt werden,
wenn sie beschädigt ist.
† Die Federscheiben NICHTverlieren! Alle sechs
(8) müssen ordnungsgemäß positioniert sein, damit
sie ordnungsgemäß funktioniert!
AH-06-02-R16 (10/2019)
4. Entfernen Sie die Einstellmutter des Abzugs, wenn
Sie sie zum Herausziehen der Nadelfassung aus der
Dichtungskammer des Laufs benötigt hatten. Entfernen
Sie dann die Dichtungsmutter, das Distanzstück, di
hintere Dichtungshalter-Unterbaugruppe und das
Dichtungsrohr aus der Rückseite der Nadelfassung.
Der federbelastete Doppellippenring und O-Ring kann
nun aus dem hinteren Dichtungshalter entfernt werden.
Abbildung 14: Einführen/Ausbauen der Nadelfassung
† Wenn das Distanzstück und der Dichtungshalter
sich nicht leicht voneinander lösen lassen, führen
Sie eine Messerklinge dazwischen und drücken Sie
sie auseinander.
Abbildung 15: Chevron-Dichtungseinheit
5. Lösen Sie die Nadel/Elektrode von der Fassung
und schieben Sie den Chevron-Steckeradapter, die
Chevron-Dichtungen und den Chevron-Buchsenadapter
von der Fassung (siehe Abbildung 15).
6. Entfernen Sie den Haltering und die Luftkappe vom Lauf.
7. Lösen Sie die Flüssigkeitsdüse mit dem Spezial-
Mehrzweckschraubenschlüssel und schrauben Sie ihn
per Hand los.
41 / 75
WARTUNG
HINWEIS
www.carlisleft.com
