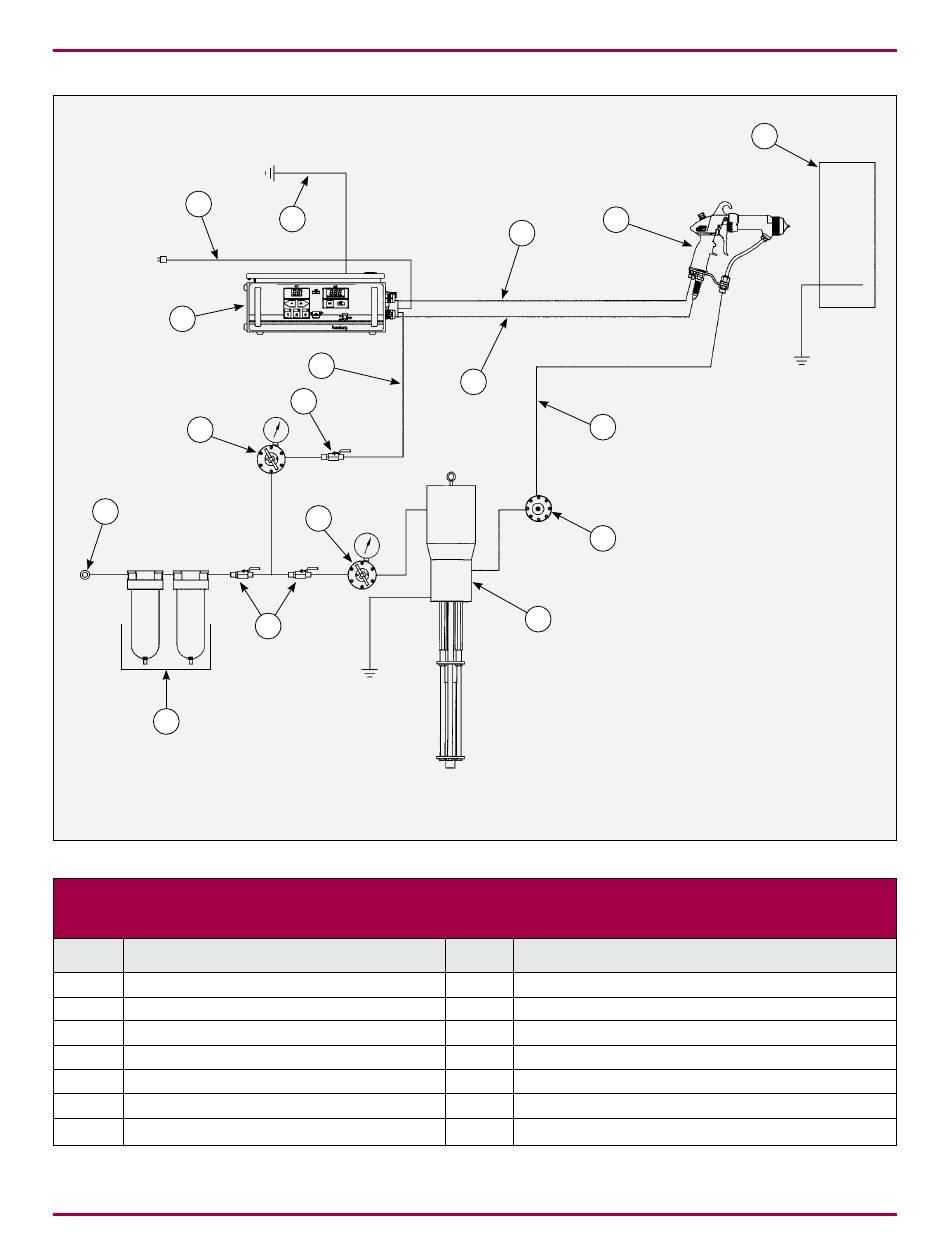

Abbildung 3: Typische Installation vom Applikator für Beschichtungsstoffe auf Lösungsmittelbasis, Funktionen
TYPISCHE INSTALLATION VOM APPLIKATOR FÜR
BESCHICHTUNGSSTOFFE AUF LÖSUNGSMITTELBASIS, FUNKTIONEN
Beschreibung
Nr.
1
AC-Leitung (110/220)
2
9060 Netzteil
3
Vector-Applikator
4
Kugelventil
5
Druckluftregler W/Manometer
6
Luft-/Wasserabscheider
7
Hauptluftzuleitung
AH-06-02-R16 (10/2019)
14
10
4
5
4
3
10
11
12
9
8
Nr.
Flüssigkeitszuleitung (geerdet)
8
Flüssigkeitsregler
9
Luftleitung
10
Hochspannungskabel
11
Flüssigkeitsleitung
12
Werkstück (erd- oder gebäudeseitig geerdet)
13
9060 Erde (separat erd- oder gebäudeseitig geerdet)
14
25 / 75
MONTAGE
13
R < 1 MEGOHM
Beschreibung
