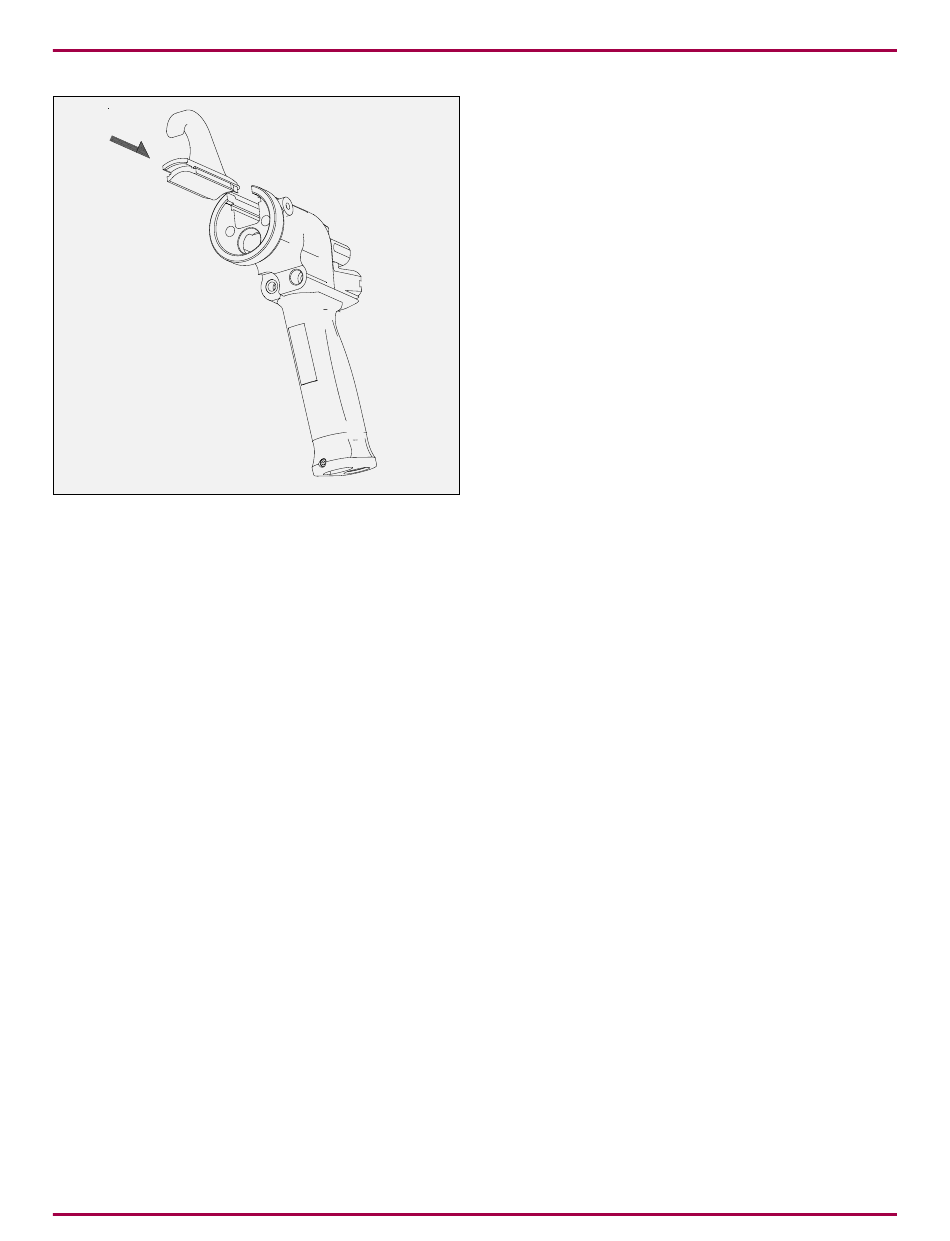

Abbildung 27: Einführen des Hakens in den Griff
4. Drücken Sie die Hakendichtung in die Kerbe des
Hakens. Tragen Sie eine dünne Schicht dielektrisches
Fett (LSCH0009) außen auf die Hakendichtung auf und
schieben Sie den Haken in Position.
5. Bauen Sie die Luftventilteile in umgekehrter Reihenfolge
wie beim Auseinanderbau wieder ein.
6. Drücken Sie die hintere Abdeckung wieder auf die
Rückseite des Griffs. Sichern Sie die Abdeckung, indem
Sie das Lüftungsluft-Einstellventil in den Griff einführen
und im Uhrzeigersinn festziehen.
7. Führen Sie die die Laufdichtung wieder in den Griff ein.
AH-06-02-R16 (10/2019)
47 / 75
