2.3 Ablaufdiagramm und Hauptkomponenten

1

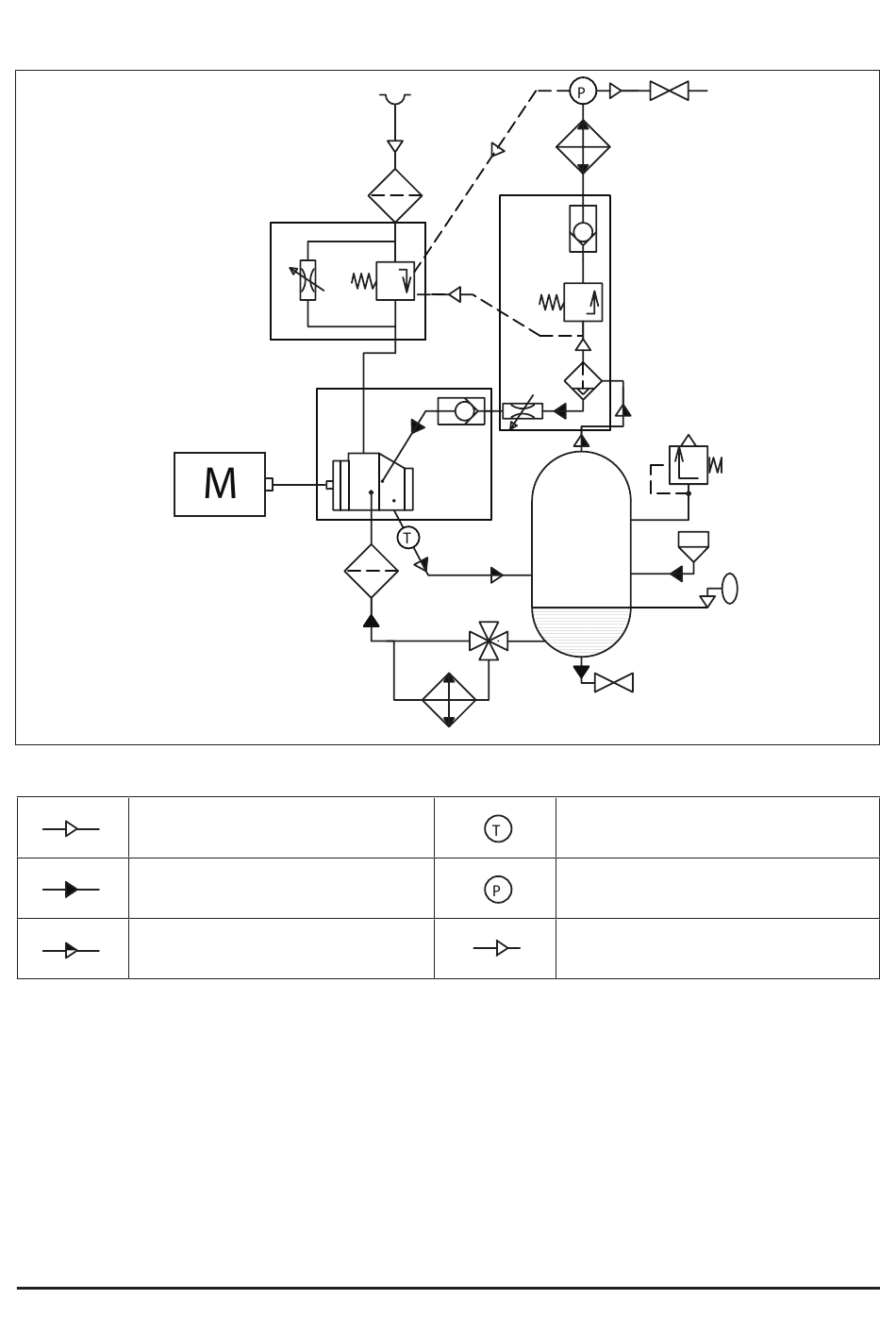

Bild 2.3 Ablaufdiagramm DV11 – DV22
Luftfluß
Ölfluß
Luft/Öl Gemisch

2.4 Funktionsbeschreibung

Luftkreislauf: Die Luft strömt durch den Luftfilter (4), öffnet das Einlassventil (5)und strömt
weiter in den Schraubenblock (3) des Kompressors, wo sie komprimiert wird. Das Gemisch
aus komprimierter Luft und Öl wird in den Luft-/Ölabscheidetank (6) geleitet. Danach über
das Mindestdruckventil (11) durch den Wärmeaustauscher (13) zum Ablassventil abgeführt (20).
Ölkreislauf: Die Druckluft zwingt das Öl aus dem Luft-/Ölabscheidetank (6) durch den
Wärmeaustauscher (14) und den Ölfilter (16) zum Schraubenblock (3) und den Schmier-
COMPRAG Schraubenkompressoren DV-Serie
4
5
3
2
16
14
Воздух
Масло
Воздушно-масляная смесь
12
11
8
10
9
6
15
17
Датчик температуры
Датчик давления
Temperaturfühler
Трубопровод управления
Drucksensor
Pneumatische Steuerleitung
20
13
7
18
19
