2.2 Allgemeine Beschreibung

RECOM RCI Kompressoren bestehen aus einem robusten, zweistufigen Gusseisenblock,
der mit geringer Drehzahl und einer niedrigen Betriebstemperatur betrieben wird.
Alle RECOM RCI Kompressoren sind mit einem dreiphasigen Industrie-Elektromotor und
einem elektromechanischen Drucksteuerrelais ausgestattet.
Die Kompressoren der RCI Serie verfügen über ein Zentrifugal-Ablasssystem, das den
Druck im Zylinder während des Druckaufbaus verringert, wodurch eine Überlastung des
Motors während der Startphase verhindert und eine hohe Kompressorleistung erzielt wird.

2.3 Ablaufdiagramm und Hauptkomponenten

12
7, 8

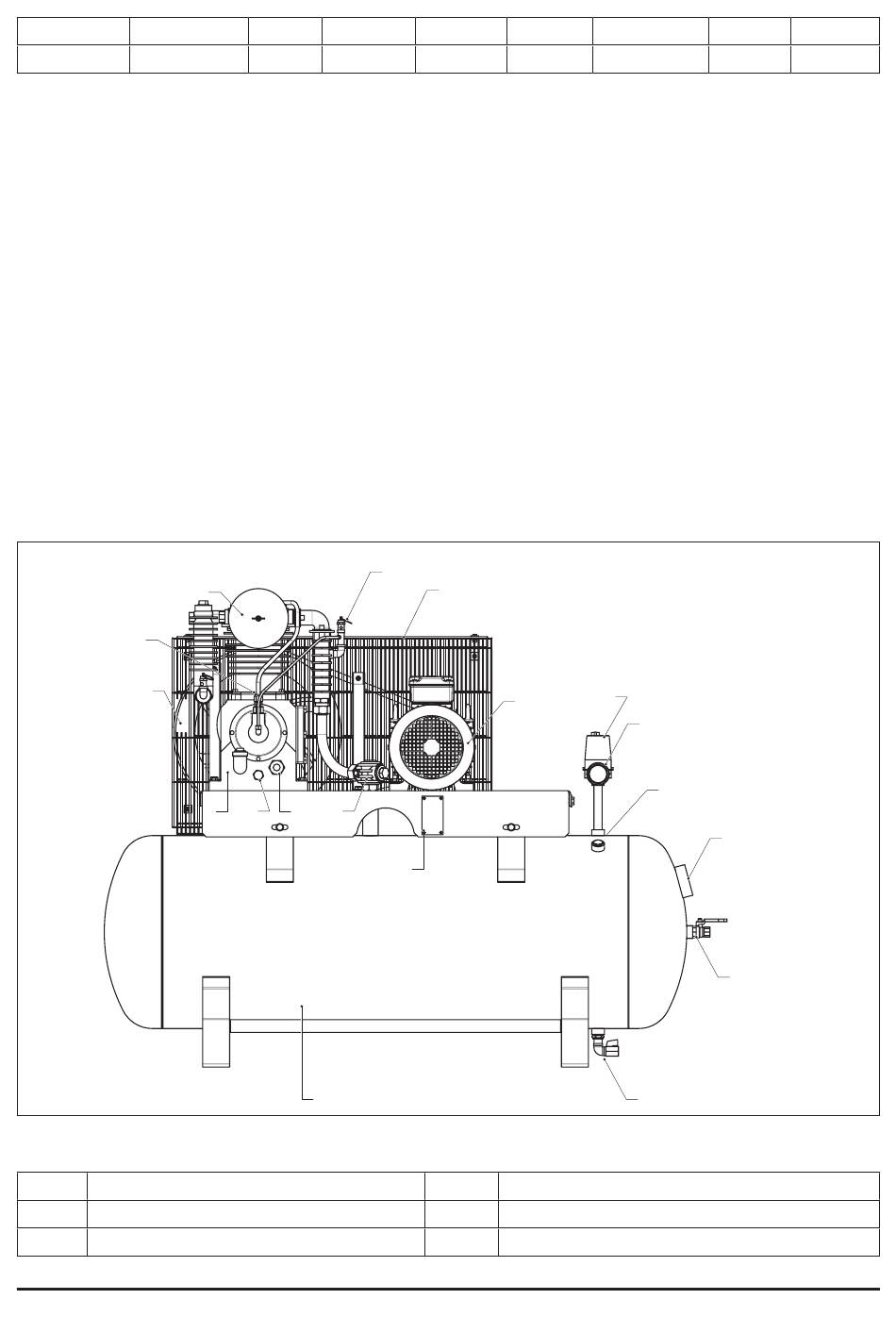

Abb. 1 Hauptkomponenten RCI.
1 Kompressorblock
2 Elektromotor
3 Druckkessel
COMPRAG RECOM RCI Serie
5,5
7,5
13
1 11 6 10
3
12 0,92
12 1,26
9
18
2
16
10 Rückschlagventil
11 Ölablassstopfen
12 Ölfüllstopfen
77 3/380/50
79 3/380/50
4
5
9
15
500 1/2"
500 1/2"
17
14
31
