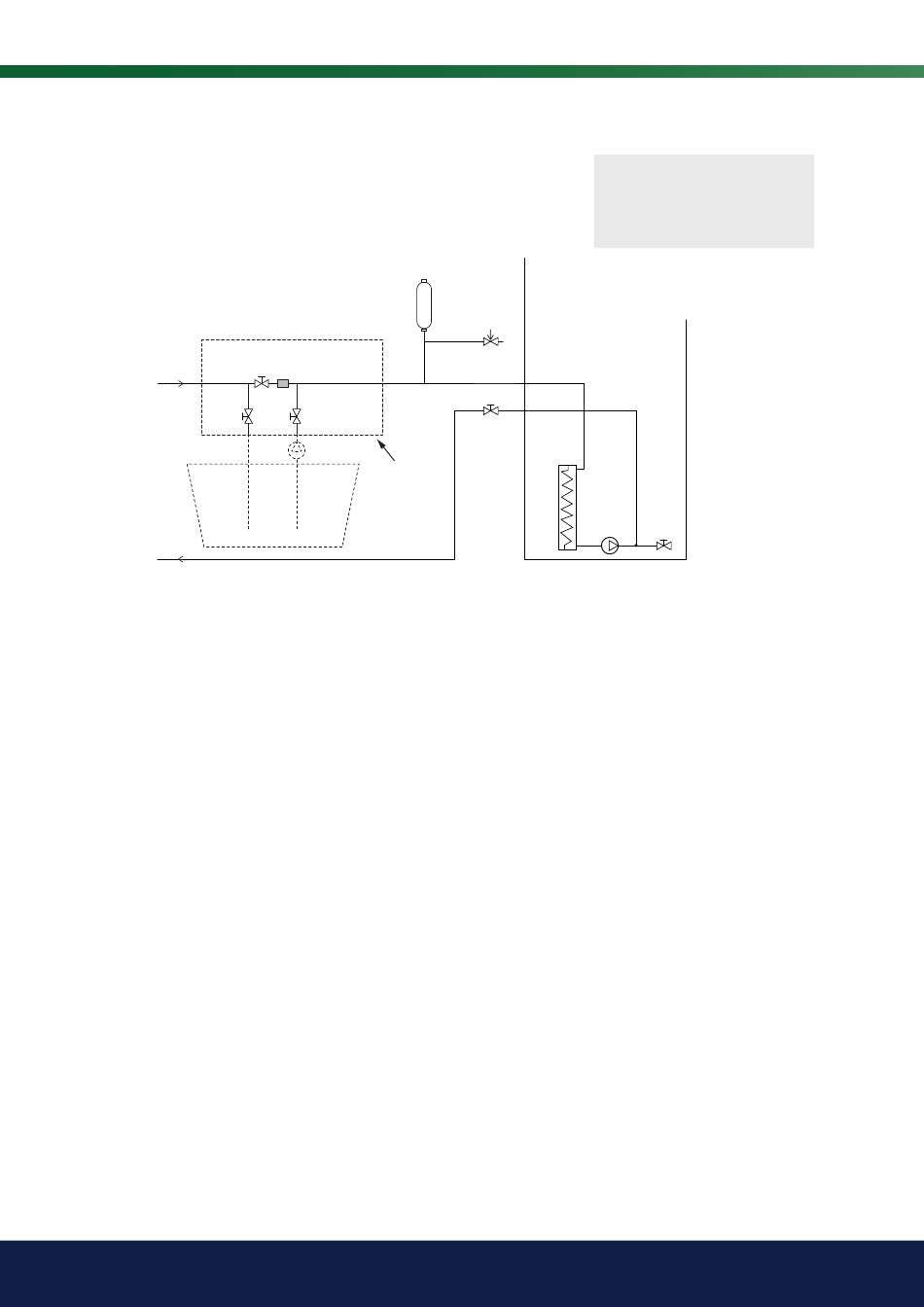

Schematische Darstellung des Befüllens
Die Befülleinrichtung entspricht den mit Strichen dargestellten Teilen.
Hinweis: Kollektorschläuche müssen mit einer Entlüftungsvorrichtung
versehen sein, da es zu Luftansammlungen kommen kann. Überprüfen Sie
beim Befüllen und Entlüften des Solesystems stets den Filter (99).
98a
101
96
Niveaugefäß
97
98
99
100 Externe Füllpumpe
Ventile
Um die Wartung der Kompressoreinheit zu vereinfachen, muss sowohl der
Vorlauf als auch der Rücklauf mit Absperrventilen versehen werden. Bringen
Sie die Füll- und Entleerungseinheit an, damit der Solekreis später befüllt und
entlüftet werden kann.
Entlüftung
Im Solekreis darf sich keine Luft befinden. Die kleinste Menge an Restluft
kann den Betrieb der Wärmepumpe beeinträchtigen, siehe nachstehenden
Abschnitt „Auffüllung und Entlüftung".

Isolierung gegen Kondensation

Alle Rohre des Solesystems müssen vor Kondensation geschützt (isoliert)
werden, um Feuchtigkeits- und Reifbildung zu vermeiden.
22 CTC EcoPart i425-i435 Pro
96
98c 99
98b
100
97
Ausdehnungsgefäß/
Befüllungsbausatz
Absperrventil
CTC-Filter
i
104
98d
103
102
101 Mischgefäß
102 Solepumpe
103 Verdampfer
104 Sicherheitsventil 3 bar
Mischgefäß und
Pumpe sollten von
geeigneter Größe
sein.
