3.5

Solesystem

Das Solesystem muss von einem qualifizierten Fachmann entsprechend den
geltenden Vorschriften und Einbaurichtlinien montiert und angeschlossen
werden.
Die Kollektorschläuche müssen vor dem Anschließen sorgfältig gespült
werden. Es ist darauf zu achten, dass keinerlei Schmutz eingedrungen ist.
Die Schutzkappen dürfen nicht abgenommen werden, wenn Arbeiten an den
Schläuchen vorgenommen werden.
Die Temperatur des Solesystems kann unter 0 °C sinken. Es ist daher
wichtig, dass während der Installation keine Schmiermittel auf Wasserbasis
und dergleichen verwendet werden. Außerdem müssen alle Bauteile gegen
Kondensat- und Reifbildung isoliert werden.

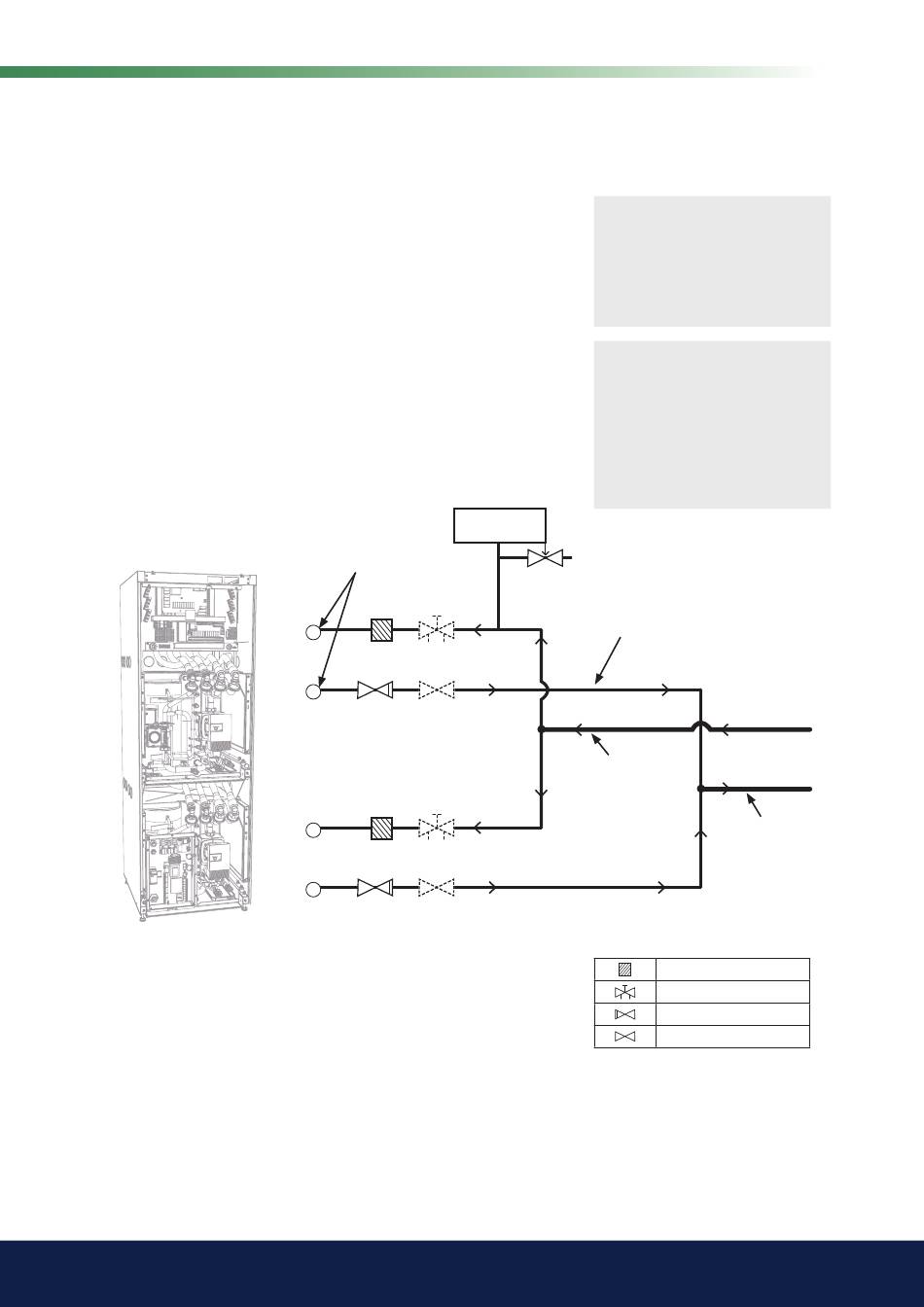

Wärmepumpe 2
Wärmepumpe 1
Ausdehnungs-
Anschlusspunkt
Ø28 mm
17
Rücklauf,
Sole
18
Sole
Rücklauf
17
Rücklauf,
Sole
18
Sole
Rücklauf
Es wird empfohlen, die
i
Installationshinweise
des örtlichen
Fachverbands der
Wärmepumpenbranche
zu befolgen.
Die Abzweigleitungen
!
müssen unbedingt
identisch sein, damit
in beiden Leitungen
ein möglichst gleicher
Druckabfall möglich ist
(Leitungsabmessungen,
Bogen, usw.).
gefäß
Abzweigleitung
mind. Ø35 mm
CTC EcoPart i425-i435 Pro
Sammelleitung,
Rücklauf
Sammelleitung,
Soleablauf
Schmutzfi lter
Steuerventil
Rückschlagventil
Absperrventil
