3.3 Wärmeträgerseite

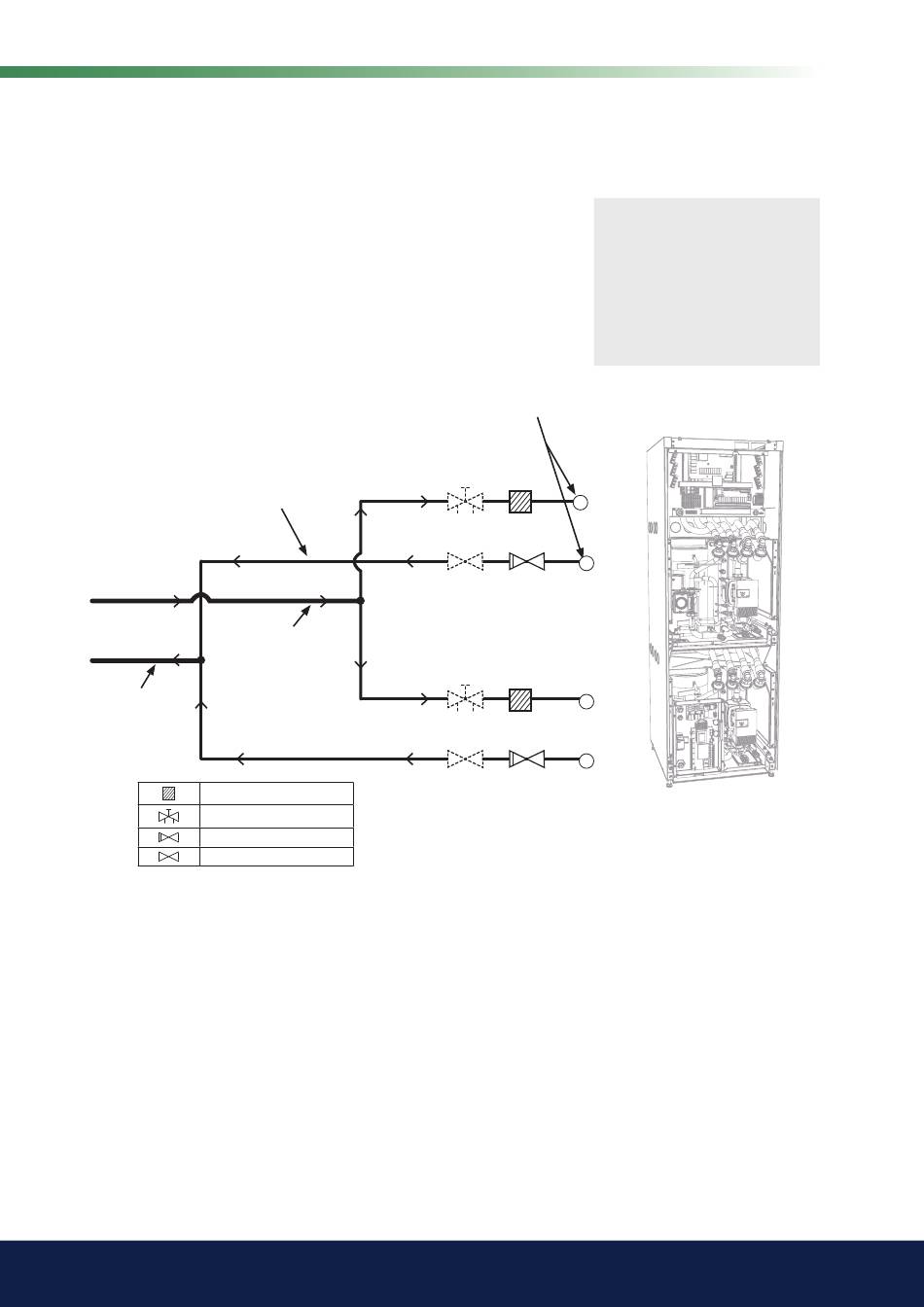

Schließen Sie die Wärmepumpe mit einer Leitung von mindestens Ø35 mm
an, damit sie dann an eine Sammelleitung angeschlossen werden kann.
Das Rückschlagventil und der Schmutzfilter sind 1¼". Der Durchmesser der
Sammelleitung ist abhängig von der Installation.
Verlegen Sie die Rohrleitungen so, dass keine Stelle höher liegt, damit sich
keine Luft ansammeln und den Umlauf verhindern kann. Falls dies jedoch
nicht zu vermeiden ist, muss an der höchsten Stelle ein automatischer
Entlüfter eingebaut werden.
HINWEIS: Nur ein Wärmepumpen-/Kühlmodul kann an das Umlenkventil-
Montagezubehör angeschlossen werden.
Abzweigleitung
mind. Ø35 mm
Sammelleitung,
Abzweigleitung,
Vorlauf
Schmutzfi lter
Steuerventil
Rückschlagventil
Absperrventil
Rücklauf, Wärmeträgerseite
Vorlauf, Wärmeträgerseite
Rücklauf
Rücklauf, Wärmeträgerseite
Vorlauf, Wärmeträgerseite
Die Abzweigleitungen
!
müssen unbedingt
identisch sein, damit
in beiden Leitungen
ein möglichst gleicher
Druckabfall möglich ist
(Leitungsabmessungen,
Bogen, usw.).
Anschlusspunkt Ø28 mm
20
19
20
19
Wärmepumpe 2
Wärmepumpe 1
CTC EcoPart i425-i435 Pro
